10.3. Задние рессоры

10.3.1. Снятие и установка задних рессор

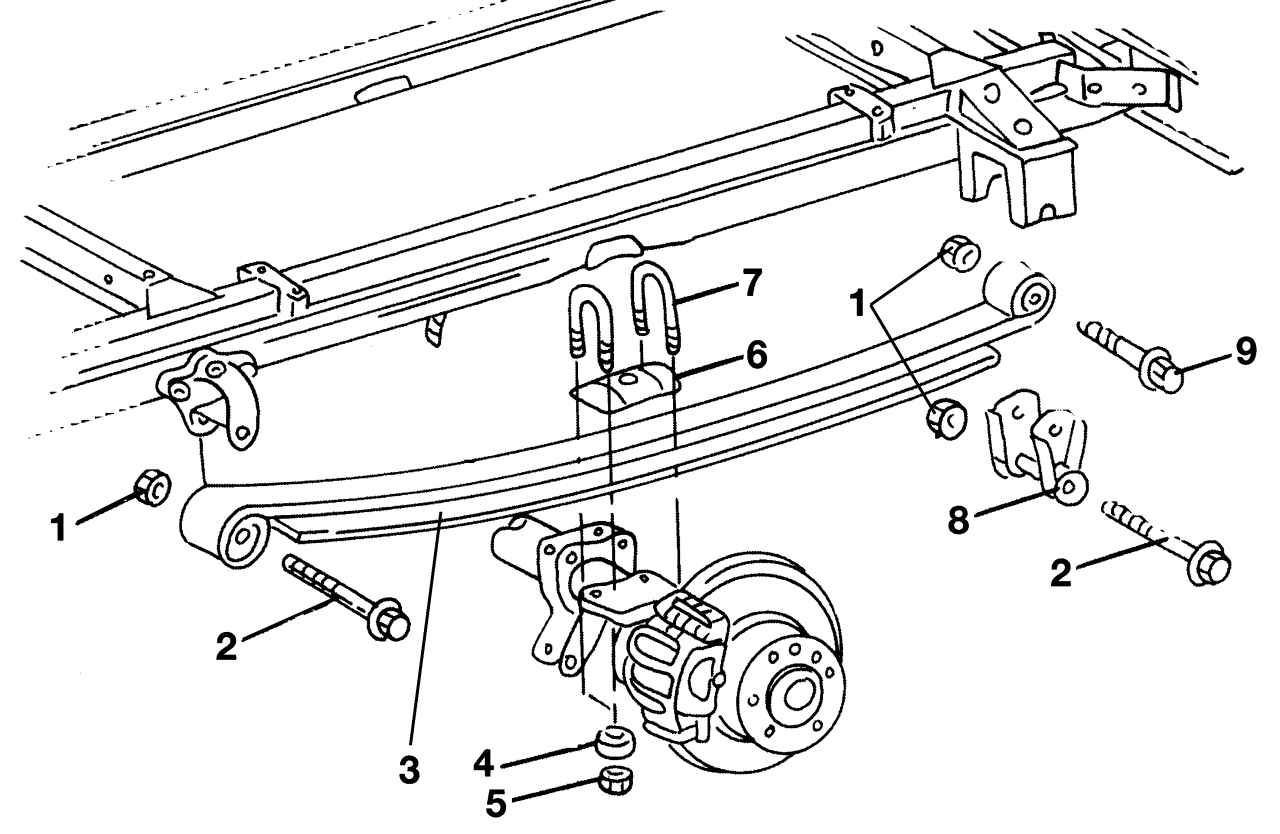

Рис. 252. Крепление задней рессоры: 1 — гайка М12, 75–80 Н·м; 2 — болт М12; 3 — задняя рессора; 4 — шайба; 5 — гайка М14, 120–130 Н·м; 6 — верхняя накладка; 7 — стремянка; 8 — подвес серьги; 9 — болт М12

Крепление задних рессор показано на рис. 252. Впереди рессора закреплена болтом, а сзади — болтом через серьгу, которая компенсирует расстояние между концами рессоры в процессе работы подвески.
