7.1.10. Снятие и установка датчиков детонации (KS), - бензиновые двигатели

Детали установки датчика KS на двигателе серии 111 показаны на иллюстрациях, - проследите за надежностью фиксации контактного разъема электропроводки.

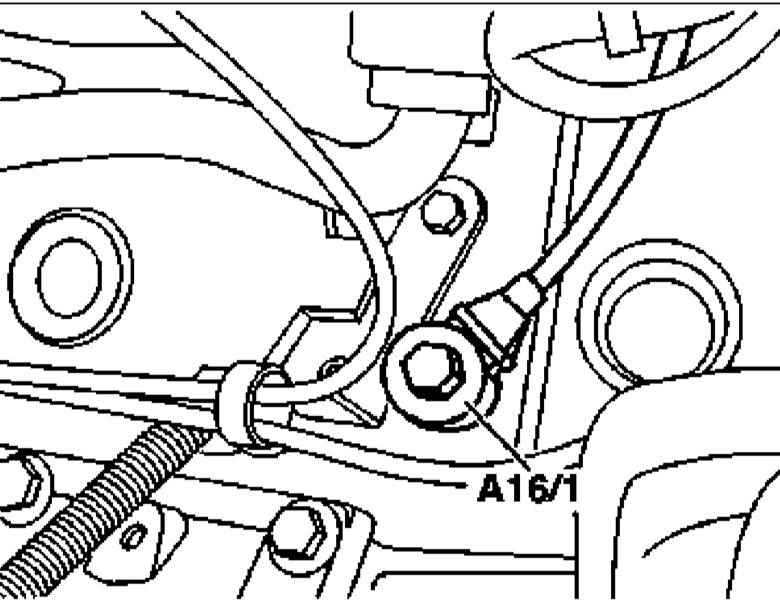

Местоположение датчика KS (А16/1) на двигателе серии 111

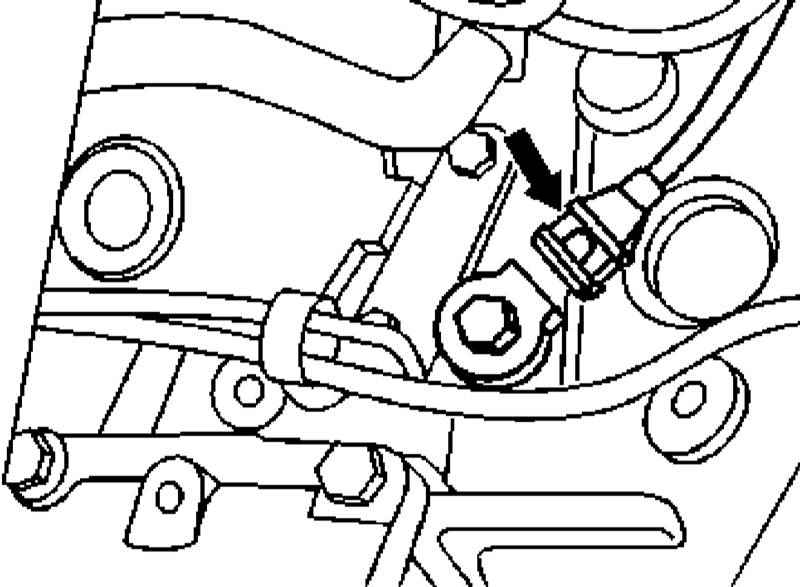

Контактный разъем электропроводки датчика KS двигателя серии 111

М112/113

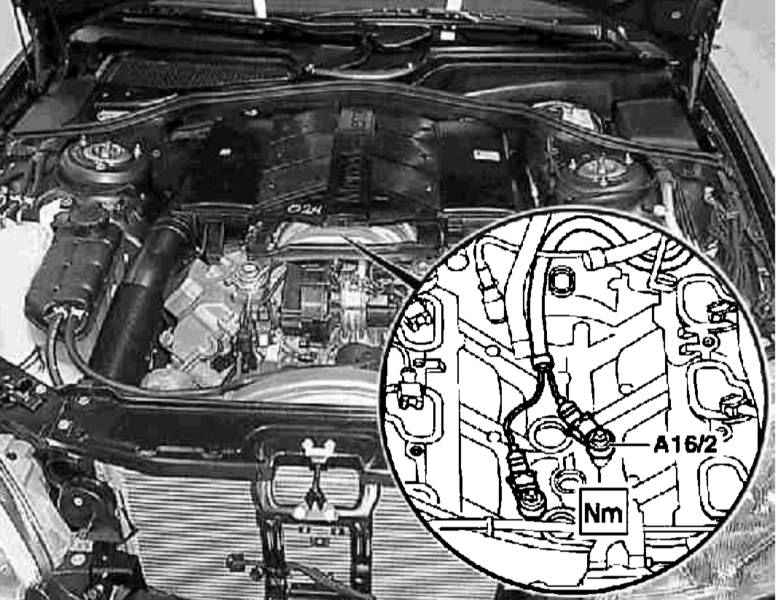

Детали установки датчиков KS двигателей серий 112 и 113

А16/2 — Левый датчик детонации (KS 2)

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки датчиков KS на двигателях серий 112 и 113 показаны на иллюстрации, - проследите за надежностью фиксации контактного разъема электропроводки.

Снимите впускной трубопровод (см. Главу Двигатель).

Выверните соответствующий датчик (правый или левый) из блока цилиндров.

Установка производится в обратном порядке.
