7.1.8. Снятие и установка датчика положения распределительного вала (CMP), - двигатель серии 111

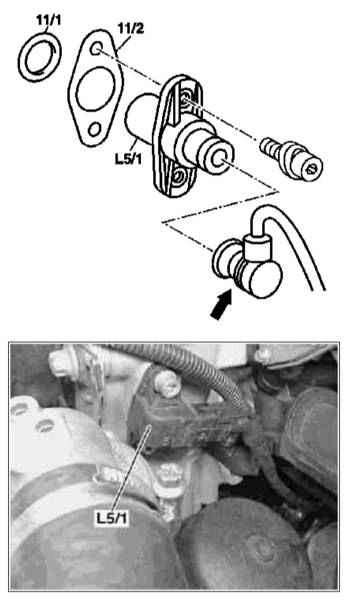

Детали установки датчика CMP двигателя серии 111

11/1 — Уплотнительное кольцо
11/2 — Регулировочная прокладка

L5/1 — Датчик CMP

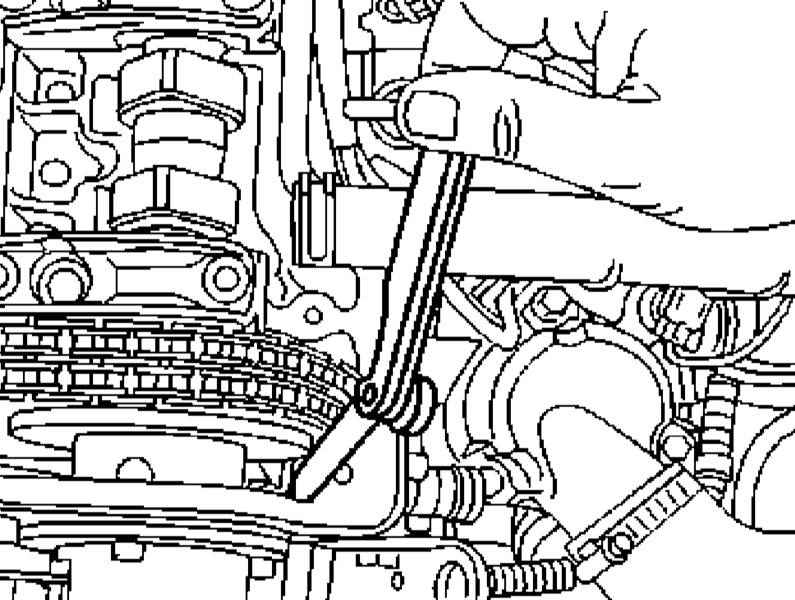

Регулировка датчика CMP при помощи щупа лезвийного типа


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки катушек зажигания дизельного двигателя серии 612 показаны на иллюстрации, - не забудьте заменить уплотнительное кольцо (11/1).
  2. После замены датчика CMP (L5/1) необходимо произвести установку зазора распределительного вала: проверните коленчатый вал таким образом, чтобы сегмент звездочки распределительного вала оказался напротив датчика и при помощи щупа лезвийного типа измерьте зазор между сегментом звездочки и датчиком, - требуемое значение составляет 0.5 мм, в случае необходимости произведите соответствующую корректировку путем подбора регулировочной прокладки (11/2): 0.1 ÷ 1.0 мм.
