7.1.6. Снятие и установка катушек зажигания, - бензиновые модели

Прежде чем приступать к выполнению процедуры ознакомьтесь с перечнем мер безопасности, изложенным в Разделе Основные сведения и меры безопасности!

М111

Прежде чем приступать к выполнению процедуры ознакомьтесь с перечнем мер безопасности, изложенным в Разделе Основные сведения и меры безопасности!

Детали установки катушек зажигания на двигателе серии 111 показаны на иллюстрации.

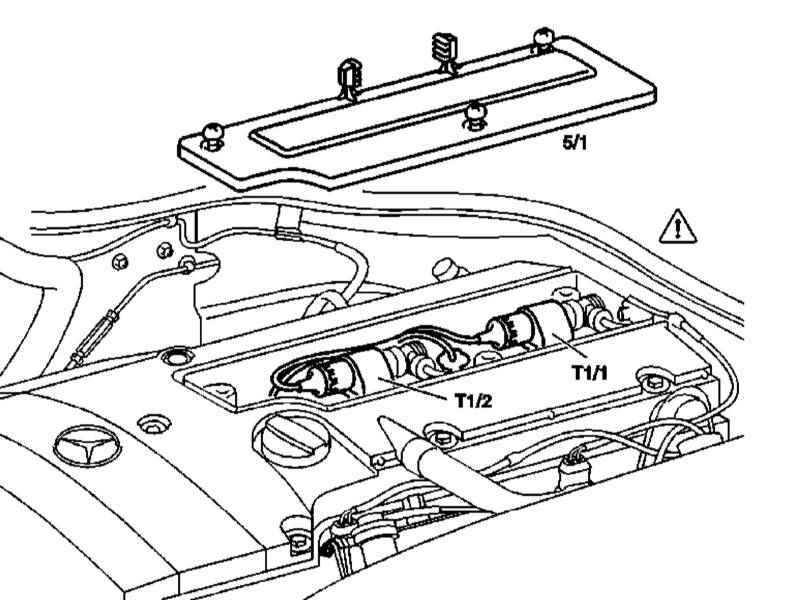

Детали установки сдвоенных модулей катушек зажигания на двигателе серии 111

5/1 — Крышка колодца под электропроводку катушек зажигания Т1/1 — Модуль катушек зажигания цилиндров №№ 1 и 4	Т1/2 — Модуль катушек зажигания цилиндров №№ 2 и 3

М112 и 113

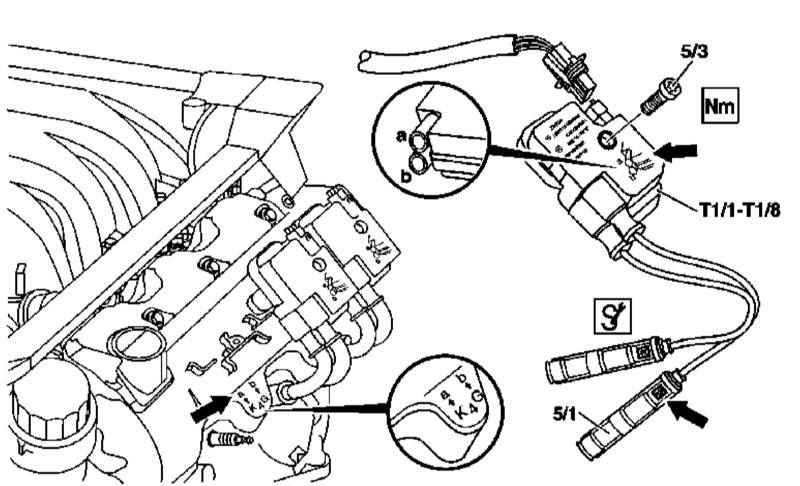

Детали установки катушек зажигания на двигателях серий 112 и 113 (на примере 8-цилиндрового двигателя)

5/1 — Наконечник свечного разъема 5/3 — Болт Т1/1 — Катушка зажигания цилиндра № 1 Т1/2 — Катушка зажигания цилиндра № 2 Т1/3 — Катушка зажигания цилиндра № 3 Т1/4 — Катушка зажигания цилиндра № 4	Т1/5 — Катушка зажигания цилиндра № 5 Т1/6 — Катушка зажигания цилиндра № 6 Т1/7 — Катушка зажигания цилиндра № 7 Т1/8 — Катушка зажигания цилиндра № 8 Стрелка — Идентификационная метка наконечника

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки катушек зажигания на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите панели отделки крышки головки цилиндров/воздухоочиститель. Выверните крепежный боль (5/3). Отсоедините электропроводку от соответствующей свечи зажигания (5/1). Рассоедините контактный разъем электропроводки и снимите катушечную сборку (Т1/Х). Установка производится в обратном порядке.
