7.1.9. Снятие и установка датчика Холла распределительного вала, - бензиновые двигатели серий 112, 113 и дизельные двигатели серии 612

Детали установки датчика Холла распределительного вала на бензиновых двигателях серий 112 и 113 показаны на иллюстрации, - не забудьте заменить уплотнительное кольцо.

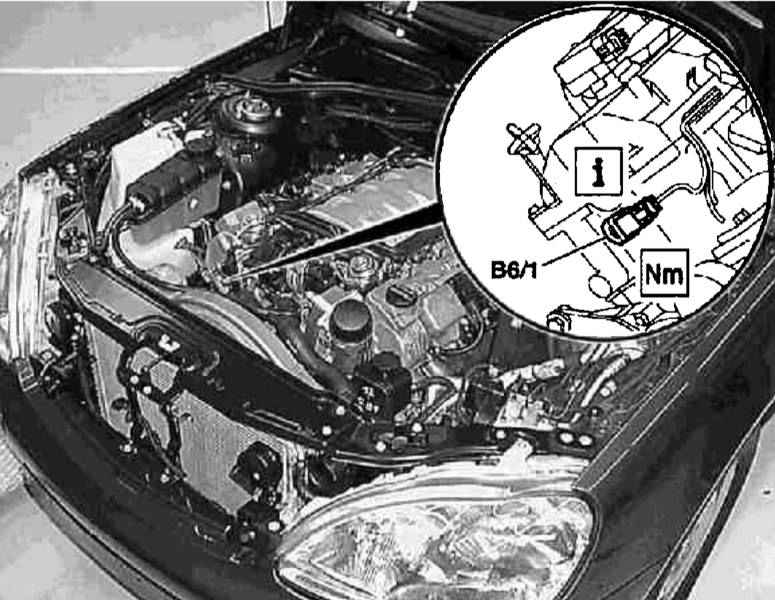

Местоположение датчика Холла (В6/1) распределительного вала бензиновых двигателей серий 112 и 113

Дизельные двигатели

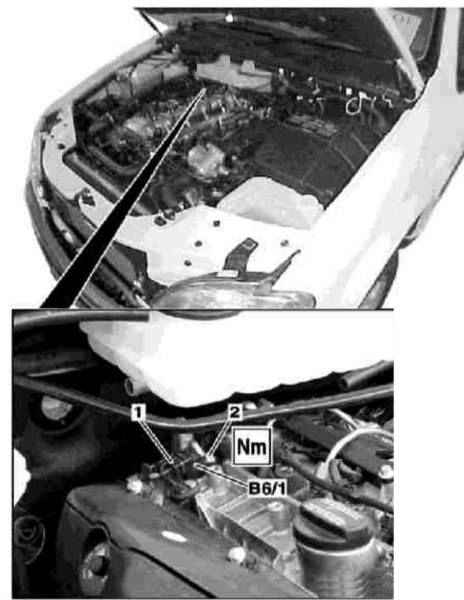

Детали установки датчика Холла распределительного вала дизельных двигателей сери и 612

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки датчика Холла распределительного вала дизельного двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Откройте капот и зафиксируйте его в вертикальном положении.
Выверните 4 винта, отпустите 3 фиксатора и снимите правую панель отделки силового агрегата.
Рассоедините контактный разъем электропроводки (1).
Выверните крепежный болт (2) и снимите датчик Холла (В6/1).
Установка производится в обратном порядке, - не забудьте заменить уплотнительное кольцо.
