11.1. Спецификации

Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом.

Общие данные

Колесная база, колея, диаметр разворота, мм См. Спецификации
Обозначение рулевого механизма 765.503

Передняя подвеска

Конструкция: Независимая с неразрезным мостом, организована посредством телескопических амортизаторов, отдельно установленных винтовых пружин, продольных рычагов, диагональной штанги и стабилизатора поперечной устойчивости (торсионной штангой) (см. иллюстрации Схема организации передней подвески и Детали установки переднего моста)

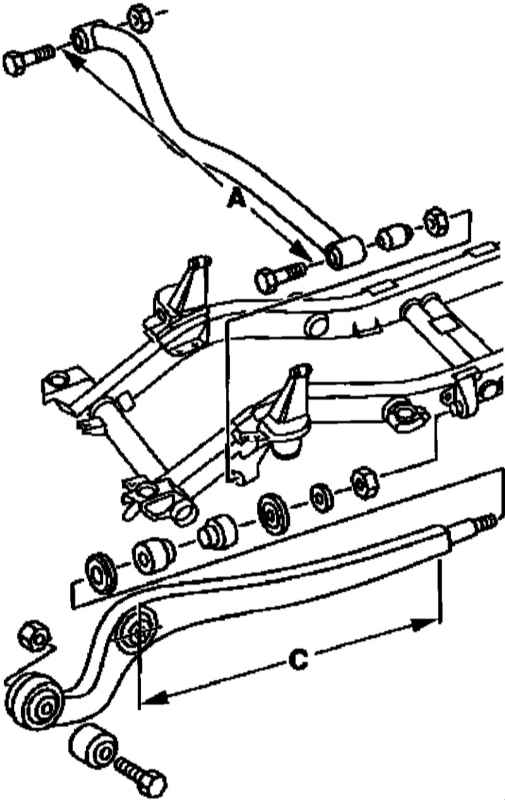

Контрольные размеры диагональной штанги и продольных рычагов подвески, мм
  • Расстояние между гнездами подшипников диагональной тяги (А)
760 ± 0.5
  • Контрольный размер продольного рычага (С)
706

Задняя подвеска

Конструкция: Независимая с неразрезным мостом, организована аналогично передней (см. иллюстрации Схема организации задней подвески и Детали установки сборки заднего моста)

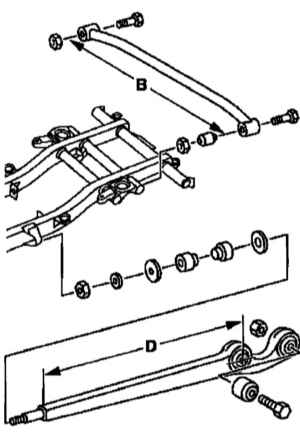

Контрольные размеры диагональной штанги и продольных рычагов подвески, мм
  • Расстояние между гнездами подшипников диагональной тяги (В)
760 ± 0.5
  • Контрольный размер продольного рычага (D)
706

Рулевое управление

Конструкция

Привод Гидроусиленная червячная передача с циркулирующими шариками и рулевая трапеция
Рулевая колонка Травмобезопасная, телескопическая, c функцией смещения при посадке и регулировкой наклона
Тип и объем жидкости ГУР См. Спецификации

Рулевой насос

Бензиновые модели

Модели выпуска по 02.10.00 67 (ZF)
Модели выпуска с 03.10.00 по 27.09.00 67 (ZF)
Модели выпуска с 28.09.00 VDA LF30(LUK)

Дизельные модели

Модели 463.323 67 (ZF)
Модели 463.333
  • Модели выпуска с 03.10.00 по 27.09.00
67 (ZF)
  • Модели выпуска с 01.12.01
VDA LF30 (LUK)

Давление в тракте ГУР, атм

Насос 67 (ZF)
  • Бензиновые модели выпуска по 02.10.00
82 ± 5
  • Прочие модели
105 ± 5
Насос VDA LF30 (LUK) 105 ± 5
Сопротивление трения вращения рулевого привода в центральном положении, Нм 1.6
Сопротивление трения вращения шариков в центральном положении, Нм 0.6
Сопротивление трения вращения червяка в крышке подшипника до выставления преднатяга последнего, Нм 0.16
Сопротивление трения вращения червяка в крышке подшипника после выставления преднатяга последнего, Нм 0.1

Геометрия подвески

Рама

Углы переднего и заднего свесов
  • Предельный боковой допустимый разнос между центрами переднего и заднего моста, мм
5
Колесная база
  • Номинальное значение
См. Спецификации
Предельная допустимая разница между базами правых и левых колес, мм 5

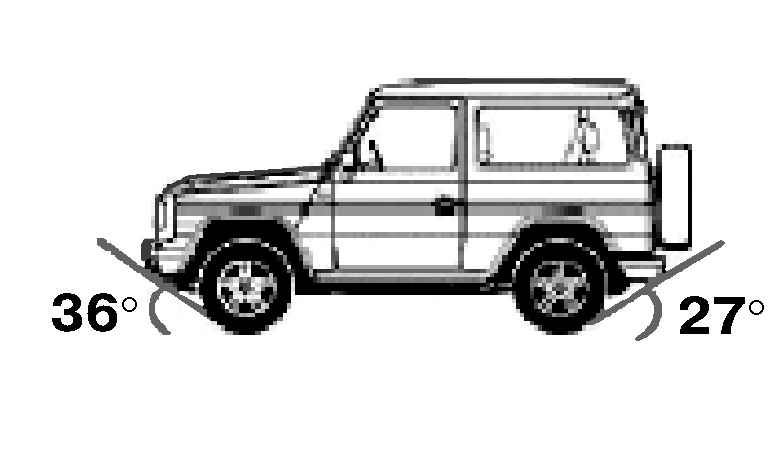

Угол свеса
  • Передний свес
36°
  • Задний свес
27°

Размерные характеристики для проверки геометрии шасси (модели с колесными базами 2400 и 2850)
Точки замеров

1) — Колесная база 28500
2) — Справа по ходу движения
А — Колесная база

В — Контрольное гнездо
К — Расстояние между контрольными гнездами 2320 или 2770

Углы установки колес

Сходимость
  • Передние колеса
0° ± 16'
  • Задние колеса (не регулируется)
0° ± 10'
Развал (не регулируется)
  • Передние колеса
1° ± 30'
  • Задние колеса
0° +20'/-40'
Выбег
Требуемое значение Определяется по номограммам (см. сопр. иллюстрации)
Допустимая разница между правым и левым колесом 30'
Угол поперечного наклона шкворня/оси поворота колеса (не регулируется) 9° ± 5'
Предельные углы поворота передних колес (внутреннее колесо) 35°30' ± 30'

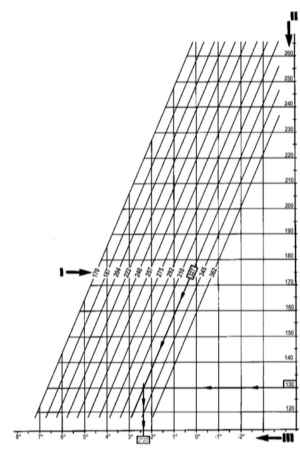

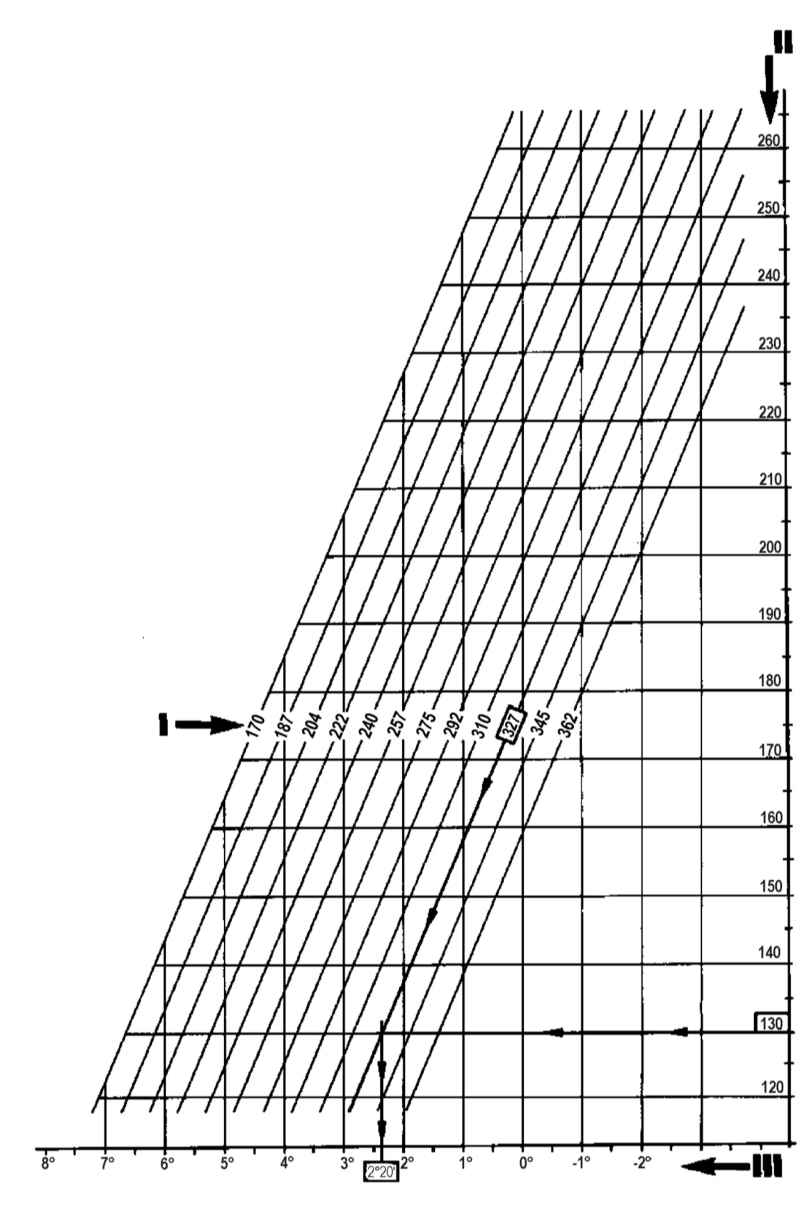

Номограмма определения выбега на моделях с колесной базой 2400 мм

I — Расстояние между центром болта продольного рычага на заднем мосту и нижним краем балки (см. Раздел Определение требуемой величины выбега)
II — Расстояние между центром болта продольного рычага на переднем мосту и нижним краем рамы (см. Раздел Определение требуемой величины выбега)

III — Требуемая величина выбега

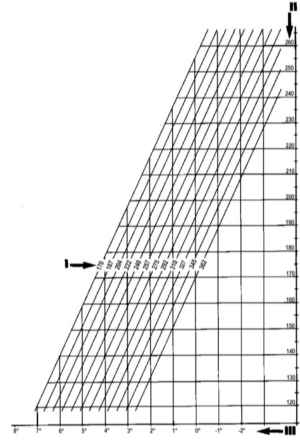

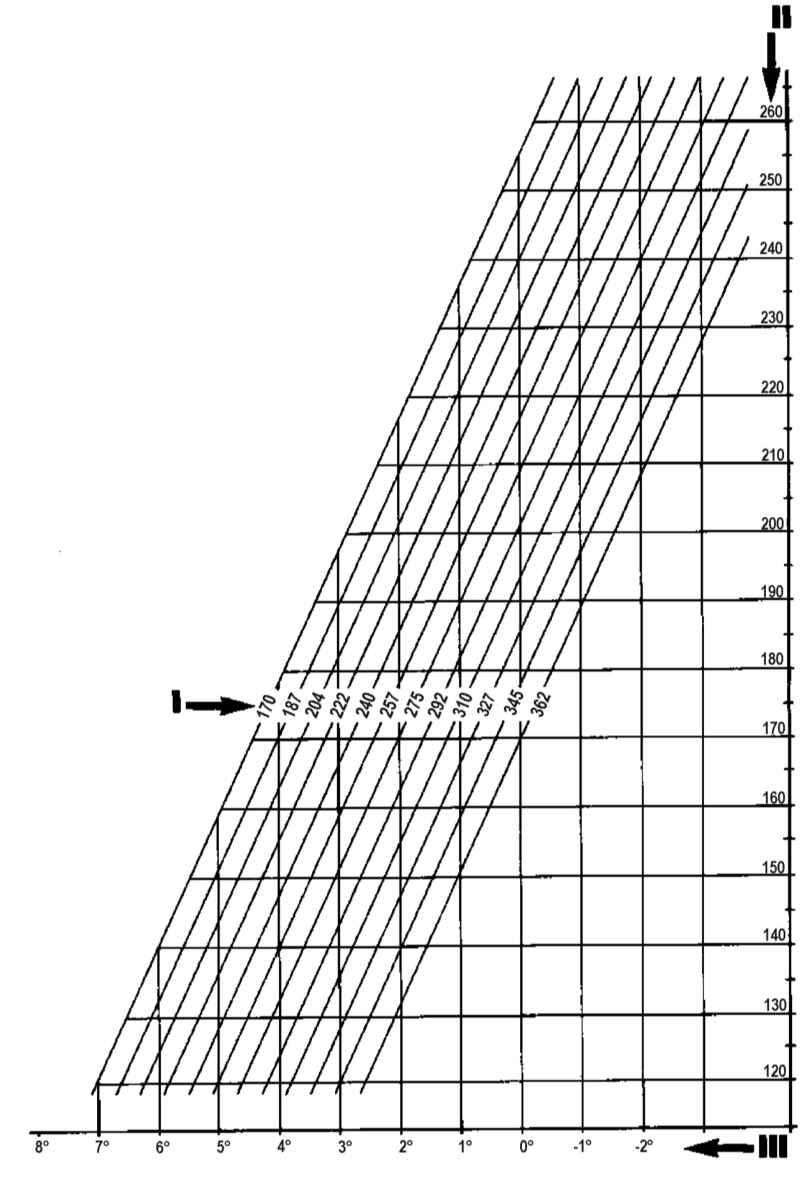

Номограмма определения выбега на моделях с колесной базой 2850 мм

I — Расстояние между центром болта продольного рычага на заднем мосту и нижним краем балки (см. Раздел Определение требуемой величины выбега)
II — Расстояние между центром болта продольного рычага на переднем мосту и нижним краем рамы (см. Раздел Определение требуемой величины выбега)

III — Требуемая величина выбега

Усилия затягивания резьбовых соединений, Нм

Передняя подвеска

Гайки крепления амортизаторов к сборке переднего моста 70
Гайки крепления штанги стабилизатора поперечной устойчивости к стойкам 90
Гайки крепления стоек стабилизатора поперечной устойчивости к раме 90
Гайки крепления хомутов стабилизатора поперечной устойчивости к продольным рычагам 70
Гайки крепления диагональной штанги к раме 130
Болты/гайки крепления продольных рычагов к мосту 210
Гайка крепления диагональной штанги к раме 210

Задняя подвеска

Гайки крепления продольных рычагов к раме 130
Гайки крепления продольных рычагов к мосту 210
Гайки крепления диагональной штанги к раме 210
Гайки крепления диагональной штанги к мосту и раме 210
Болты крепления поперечных рычагов к мосту 210
Болты (М16x1.5-8.8) крепления амортизаторов к мосту 100
Болты (М14x1.5-8.8) крепления амортизаторов к раме 70
Болты (М12) крепления штанги стабилизатора поперечной устойчивости к стойкам 90
Болты (М10) крепления хомутов стабилизатора поперечной устойчивости к продольным рычагам 70

Рулевое управление

Крепление расширительного шланга напорного тракта к рулевому насосу

Бензиновые модели

    • М14x1.5
30
    • М16x1.5
40

Дизельные модели

    • Модели 463.323 (штуцер шланга)
45
    • Модели 463.333
      • М14x1.5
30
      • М16x1.5
40
Болты крепления рулевого колеса к рулевому валу 80
Штифт крепления электронного блокиратора к рубашке рулевой колонки 10
Болты крепления рубашки рулевой колонки к опорным кронштейнам 20
Болты крепления дистанционной трубки к рубашке рулевой колонки и опоре панели приборов 20
Гайка крепления центрального карданного шарнира к рулевому валу 38
Болт М8 крепления карданного шарнира 35
Болты крепления рулевого насоса
  • Модели 463.323
20
  • Прочие модели

К опорному кронштейну

20
Крепления к крышке привода ГРМ (самоконтрящийся винт)
  • Резьба не нарезана
35
  • Резьба нарезана
20
Болт крепления резервуара к рулевому насосу 8
Болт крепления приводного шкива рулевого насоса 20
Болт крепления несущего фланца к рулевому насосу 35
Корончатые гайки крепления поперечной тяги к рулевой сошке и поворотному рычагу 140
Стяжной болт наконечника рулевой тяги 55
Гайка крепления сошки к рулевому механизму 400
Болты крепления рулевого механизма к раме
  • Стадия 1
50
  • Стадия 2
100
Гайка в рабочем поршне рулевого механизма 240
Болты крепления крышки к картеру рулевого механизма 65
Болт крепления стопорного язычка к картеру рулевого механизма 10
