11.5.3. Определение требуемой величины выбега

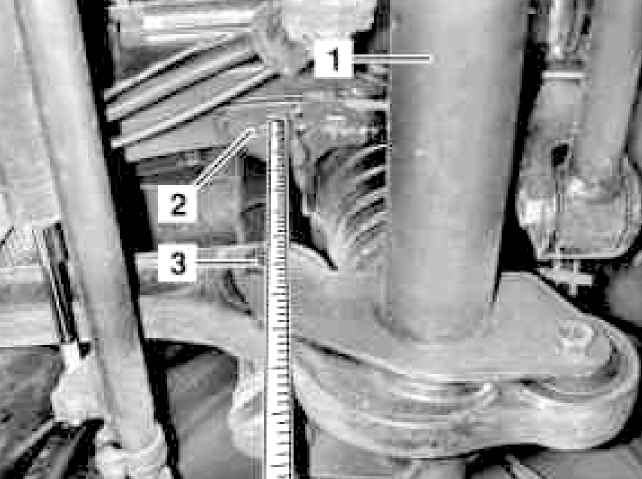

Снятие первого контрольного замера при определении величины выбега

1 — Передний мост
2 — Нижний край рамы
3 — Болт продольного рычага

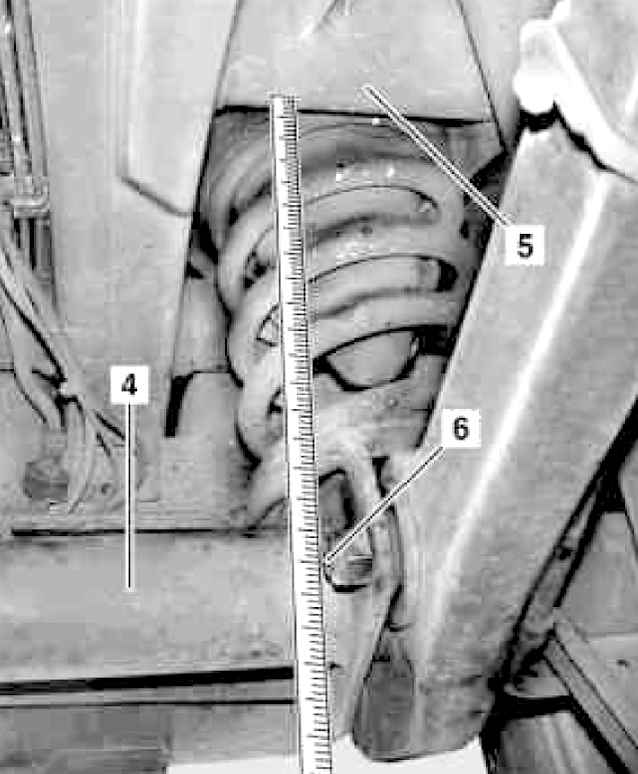

Снятие второго контрольного замера при определении величины выбега

4 — Задний мост
5 — Балка рамы
6 — Болт продольного рычага

ПОРЯДОК ВЫПОЛНЕНИЯ

Измерьте расстояние между центром болта (3) продольного рычага на переднем мосту (1) и нижним краем рамы (2).
Измерьте расстояние между центром болта (6) продольного рычага на заднем мосту (4) и нижним краем балки (5).
Пользуясь соответствующей номограммой (см. Спецификации), определите требуемую величину выбега, определяемую величиной хода пружин подвески.
