11.2.6. Снятие и установка продольных рычагов подвески

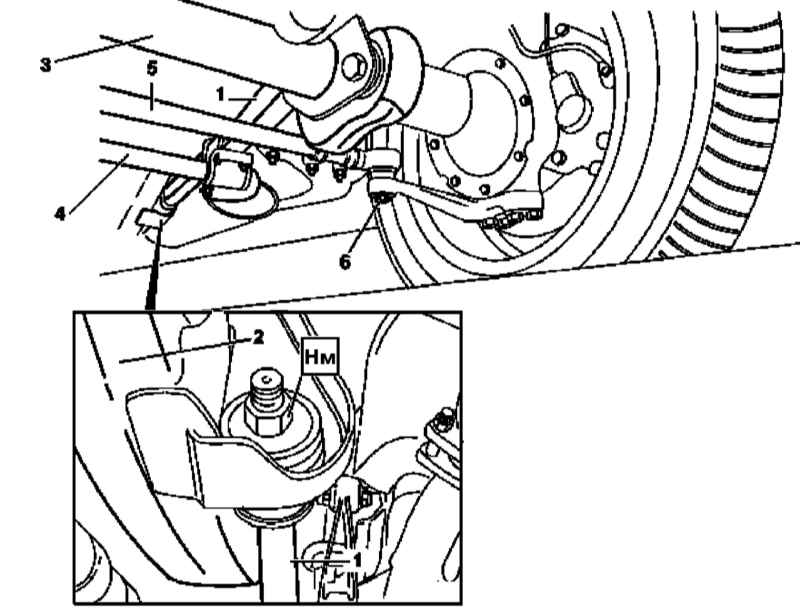

Детали установки продольного рычага передней подвески


1 — Продольный рычаг 2 — Рама 3 — Мост 4 — Стабилизатор поперечной устойчивости	5 — Соединительная тяга рулевого привода 6 — Корончатая гайка

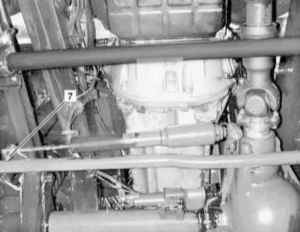

Схема крепления рулевого демпфера к соединительной тяге


7 — Гайка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отпустите гайку (7) крепления рулевого демпфера к соединительной тяге.
Отболтите продольный рычаг (1) от моста (3).
Отболтите от рычага (1) штагу стабилизатора поперечной устойчивости (4) (см. Раздел Снятие и установка переднего стабилизатора поперечной устойчивости).
Извлеките шплинт и отпустите корончатую гайку (6) крепления соединительной рулевой тяги (5) к поворотному рычагу.
Выпрессуйте тягу (5) из поворотного рычага.
Снимите продольный рычаг (1).
Установка производится в обратном порядке.
