5.2.15. Снятие и установка компрессора системы К/В

Бензиновые модели

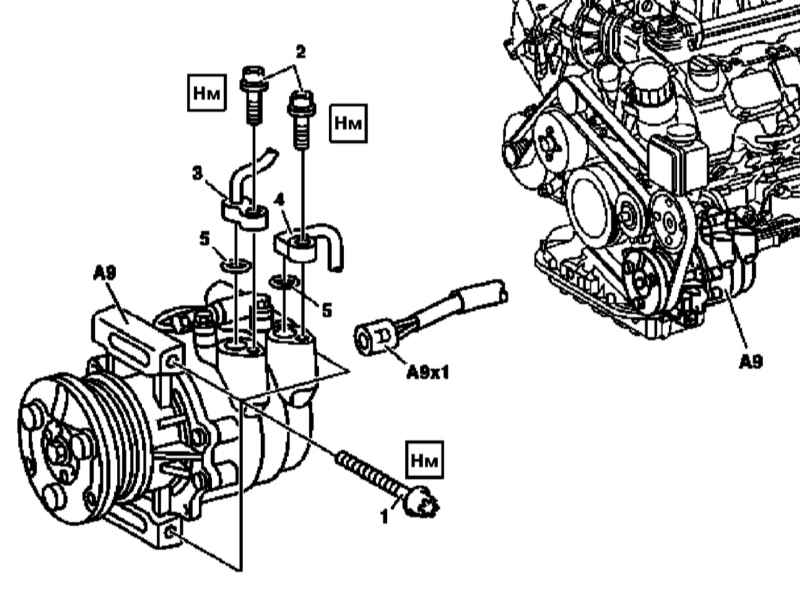

Детали установки компрессора системы К/В на бензиновых моделях

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Произведите разрядку системы кондиционирования в условиях специализированной СТО.
  2. Снимите вспомогательную вентиляторную сборку (см. Раздел Снятие и установка вспомогательной вентиляторной сборки).
  3. Снимите конденсатор системы К/В (см. Раздел Снятие и установка конденсатора системы К/В).
  4. Снимите радиатор системы охлаждения (см. Раздел Снятие и установка радиатора системы охлаждения).
  5. Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель).
  6. Рассоедините разъем (А9x1) электропроводки компрессора К/В.
  7. Выверните винты (2) и снимите входную (4) и напорную (3) линии рефрижераторного тракта, - сразу же заглушите открытые концы линий и соединительных штуцеров во избежание попадания в тракт влаги, приготовьте сменные уплотнительные кольца (5).
  8. Выверните крепежные винты (1) и снимите сборку компрессора (А9) системы К/В.
  9. Снимите сборку ресивера-осушителя (см. Раздел Снятие и установка ресивера-осушителя), - ресивер подлежит замене в обязательном порядке. Не забудьте закупорить открытые концы рефрижераторных линий.
  10. Установка производится в обратном порядке

Крепежные винты (1) должны быть заправлены на свои места перед установкой компрессора.

  1. Проследите, чтобы в систему было добавлено необходимое (по числу замененных компонентов, - см. Спецификации) количество рефрижераторного масла. Не забывайте перед установкой смазывать новые уплотнительные кольца компрессорным маслом.
  2. Запустите двигатель и дайте ему поработать на холостых оборотах в течение порядка 4 минут с включенным на максимальную хладопроизводительность кондиционером, - температура воздуха, подаваемого в салон через дефлекторы центральных воздуховодов на панели приборов не должна опускаться ниже значения +5°С.
  3. Удостоверьтесь в отсутствии признаков развития утечек из рефрижераторного тракта.

Дизельные модели

G270 CDI (М612)

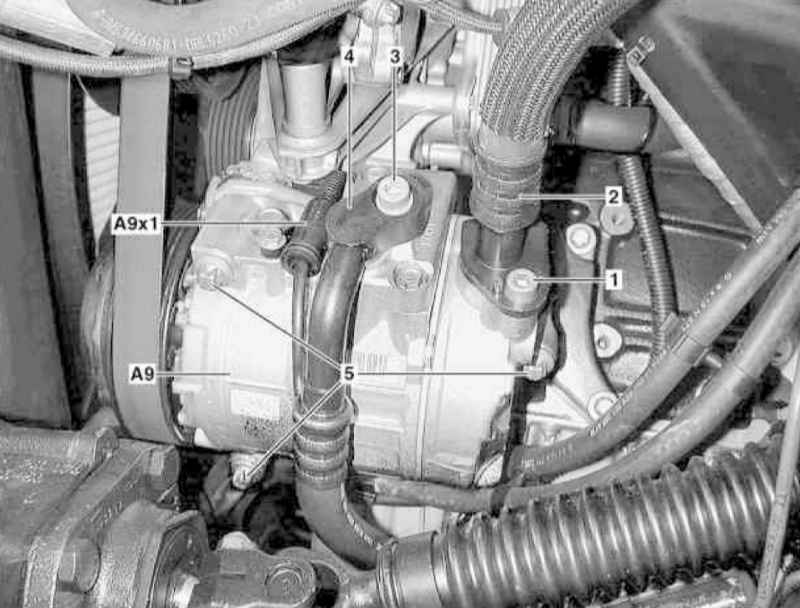

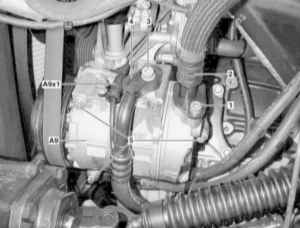

Детали установки компрессора системы К/В на дизельных моделях с двигателем М612


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Опорожните систему охлаждения, в условиях специализированной СТО произведите разрядку системы кондиционирования.
  2. Снимите сборку ресивера-осушителя (см. Раздел Снятие и установка ресивера-осушителя), - замена ресивера должна производиться каждый раз после вскрытия рефрижераторного тракта. Не забудьте закупорить открытые концы рефрижераторных линий.
  3. Снимите радиатор системы охлаждения (см. Раздел Снятие и установка радиатора системы охлаждения).
  4. На соответствующим образом укомплектованных моделях (код Н12) снимите сборку дополнительного отопителя (см. Раздел Снятие и установка дополнительного отопителя STH (при соответствующей комплектации)).
  5. Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель).
  6. Снимите левый рукав тракта системы наддува.
  7. Рассоедините разъем (А9x1) электропроводки компрессора К/В.
  8. Выверните крепежные болты (1 и 3) и снимите входную (2) и напорную (4) линии рефрижераторного тракта, - сразу же заглушите открытые концы линий и соединительных штуцеров во избежание попадания в тракт влаги, приготовьте сменные уплотнительные кольца.
  9. Выверните крепежные болты (5) и снимите сборку компрессора (А9) системы К/В.
  10. Установка производится в обратном порядке.

При установке нового компрессора слегка сбросьте в нем давление, в комплекте с компрессором заменяются также расширительный клапан, входная и напорная линии с уплотнительными кольцами.

  1. Откорректируйте уровень хладагента в компрессоре, в заключение проверьте компоненты рефрижераторного и охладительного (модели с кодом Н12) трактов на наличие признаков развития утечек.

G400 CDI (М628)

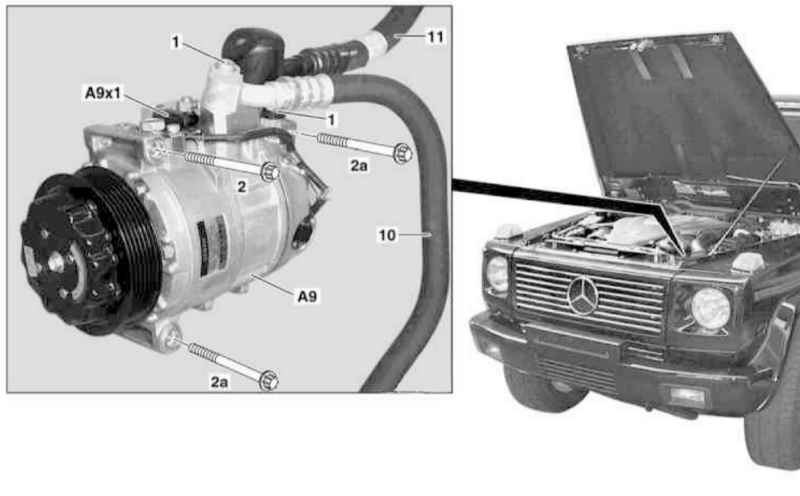

Детали установки компрессора системы К/В на дизельных моделях с двигателем М628

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте капот.
  2. Опорожните систему охлаждения, в условиях специализированной СТО произведите разрядку системы кондиционирования.
  3. Снимите сборку ресивера-осушителя (см. Раздел Снятие и установка ресивера-осушителя), - замена ресивера должна производиться каждый раз после вскрытия рефрижераторного тракта. Не забудьте закупорить открытые концы рефрижераторных линий.
  4. Снимите конденсатора системы К/В (см. Раздел Снятие и установка конденсатора системы К/В).
  5. На соответствующим образом укомплектованных моделях (код Н12) снимите сборку дополнительного отопителя (см. Раздел Снятие и установка дополнительного отопителя STH (при соответствующей комплектации)).
  6. Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель).
  7. Снимите левый нижний воздуховод тракта наддува.
  8. Рассоедините разъем (А9x1) электропроводки компрессора К/В.
  9. Выверните винты (1) и снимите входную (11) и напорную (10) линии рефрижераторного тракта, - сразу же заглушите открытые концы линий и соединительных штуцеров во избежание попадания в тракт влаги, приготовьте сменные уплотнительные кольца.
  10. Выверните крепежные болты (2 и 2а) и, потянув вверх, снимите сборку компрессора (А9) системы К/В.
  11. Установка производится в обратном порядке.

При установке нового компрессора слегка сбросьте в нем давление, в комплекте с компрессором заменяются также входная и напорная линии с уплотнительными кольцами.

  1. Откорректируйте уровень хладагента в компрессоре, в заключение проверьте компоненты рефрижераторного и охладительного (модели с кодом Н12) трактов на наличие признаков развития утечек.
