5.2.2. Снятие и установка панели управления функционированием систем отопления / вентиляции / кондиционирования воздуха

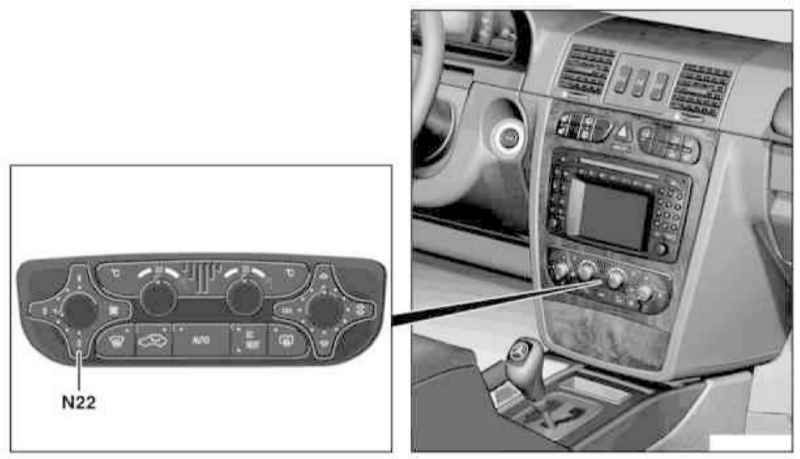

Детали установки панели управления функционированием систем отопления/вентиляции/кондиционирования воздуха (HVAC) (N22)

ПОРЯДОК ВЫПОЛНЕНИЯ

Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

7 — Вспомогательный аккумулятор
8 — Клемма положительного провода модуля
9 — Клемма отрицательного провода модуля
W10 — Заземление батареи

Снимите крышку центральной (консольной) секции панели приборов (см. Главу Кузов).
Панель управления функционированием HVAC (N22) просто защелкнута в фиксаторы крышки и для снятия ее следует потянуть наружу.
Установка производится в обратном порядке, - проследите за надежностью защелкивания фиксаторов панели.

После замены панели управления HVAC необходимо произвести процедуру синхронизации сервомоторов с помощью диагностического сканера STAR DIAGNOSIS, подключаемому к разъему DLC автомобиля (см. иллюстрацию Схема подключения считывателя STAR DIAGNOSIS (0100) к диагностическому разъему DLC (Х11/4)), - обратитесь на фирменную СТО Mercedes-Benz. Также произведите очистку памяти процессора системы бортовой самодиагностики.
