6.2.12. Снятие и установка топливного бака

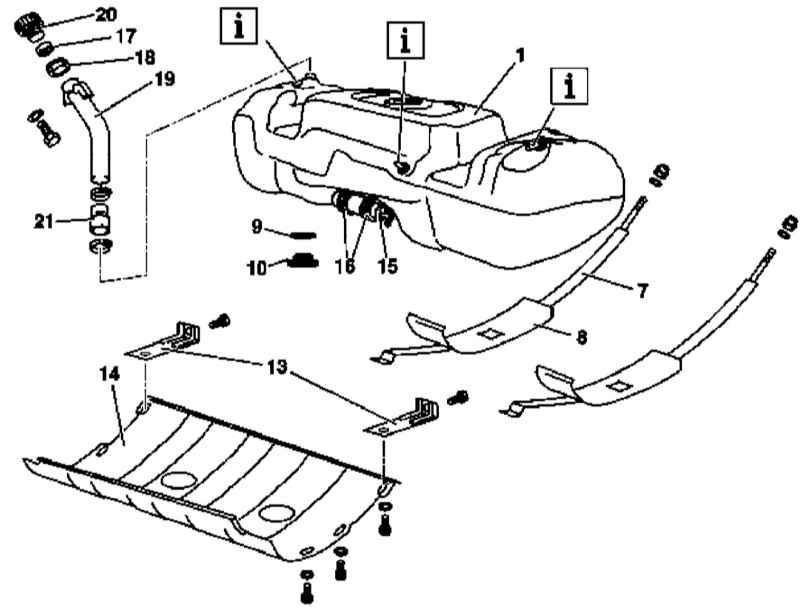

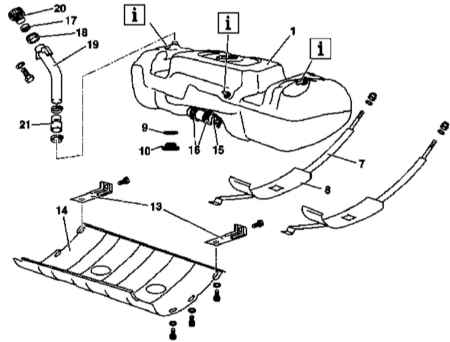

Детали установки топливного бака (все модели) (1 из 4)


1 — Топливный бак 7 — Монтажные ленты 8 — Изоляционные прокладки 9, 17 — Уплотнительные кольца 10 — Сливная пробка 13 — Кронштейны крепления защитного экрана 14 — Защитный экран	15 — Топливный насос 16 — Хомуты крепления топливного насоса 18 — Защитная муфта 19 — Заливная горловина 20 — Крышка 21 — Соединительный патрубок

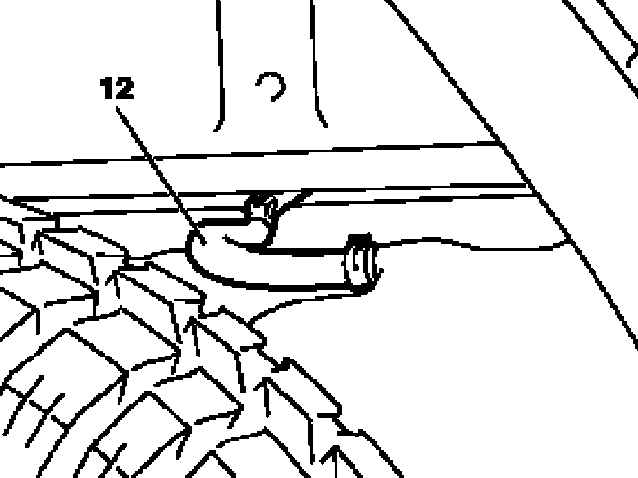

Детали установки топливного бака (все модели) (2 из 4)

12 — Левый вентиляционный шланг

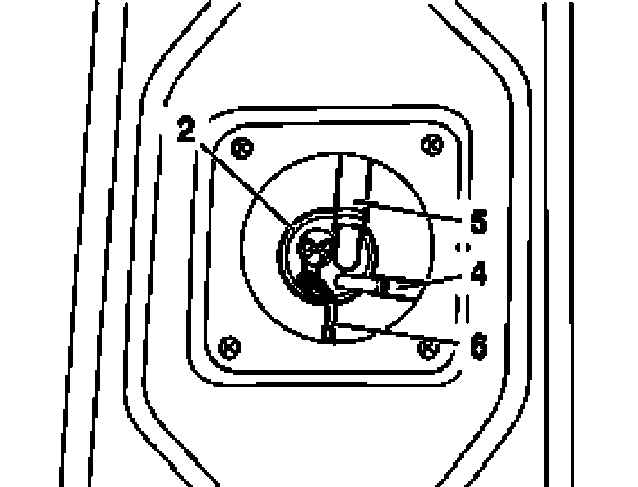

Детали установки топливного бака (все модели) (3 из 4)

2 — Датчик запаса топлива
4 — Всасывающий топливопровод
5 — Вентиляционный шланг
6 — Разъемы электропроводки

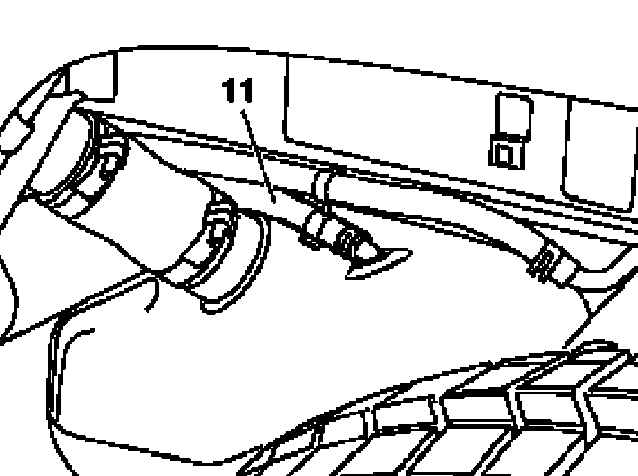

Детали установки топливного бака (все модели) (4 из 4)

11 — Правый вентиляционный шланг

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
Отсоедините отрицательный провод от батареи.
Поддомкратьте автомобиль и установите его на подпорки.
Опорожните топливный бак (см. Раздел Опорожнение топливного бака).
Снимите крышку (20) заливной горловины (19).
Снимите левую и правую задние панели защиты колесных арок.
Отпустите крепежные хомуты и отсоедините посадочный патрубок (21) заливной горловины (19) от топливного бака.
Отсоедините от топливного бака левый (12) и правый (11) вентиляционные шланги, - закупорьте посадочные штуцеры.
Отсоедините от бака линию возврата топлива, - закупорьте посадочный штуцер.
Отсоедините коммуникационные линии от датчика запаса топлива (см. Раздел Снятие и установка датчика запаса топлива).
Снимите топливный насос (см. Раздел Снятие и установка топливного насоса).
Отпустите монтажные ленты (7) и снимите топливный бак (1).
Установка производится в обратном порядке.
В заключение (при соответствующей комплектации) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID) и произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
