3.34. Проверка / регулировка установки угла опережения зажигания

Общая информация

Углом опережения зажигания называется угол, на который поворачивается коленчатый вал между моментами воспламенения смеси в каждом очередном цилиндре. Измерение производится относительно ВМТ конца такта сжатия соответствующего поршня, результат выражается в углах до или после ВМТ

В идеале воспламенение воздушно-топливной смеси в камере сгорания цилиндра должно производиться в момент прохождения поршнем положения ВМТ конца такта сжатия. При этом взрывообразно нарастающее давление в цилиндре будет толкать поршень вниз, вызывая тем самым вращение коленчатого вала двигателя. Ввиду того, что искрообразование между электродами свечи/воспламенение смеси занимает некоторое время (доли секунды), поджиг должен производиться немного раньше момента достижения поршнем положения ВМТ, иначе максимальное толкающее поршень давление не будет достигнуто, что приведет к снижению развиваемого двигателем крутящего момента.

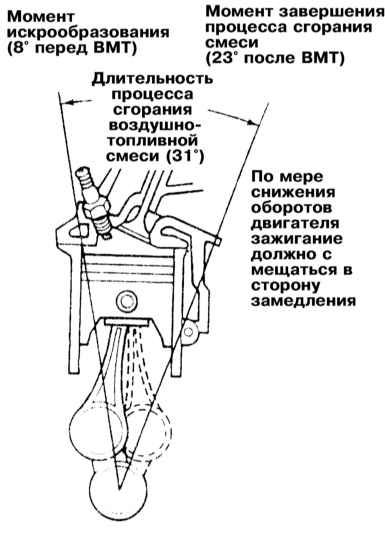

Если установить угол опережения зажигания на 10° перед ВМТ, то воспламенение воздушно-топливной смеси в каждом из цилиндров будет происходить в момент, когда соответствующий поршень займет соответствующее положение (10° перед ВМТ конца своего такта сжатия). Сказанное остается верным лишь во время работы двигателя на холостых оборотах. Добиться максимальной эффективности отдачи двигателя/экономии расхода топлива можно добиться, если процесс сгорания смеси в цилиндрах будет завершаться в пределах 23° после ВМТ соответствующего поршня.

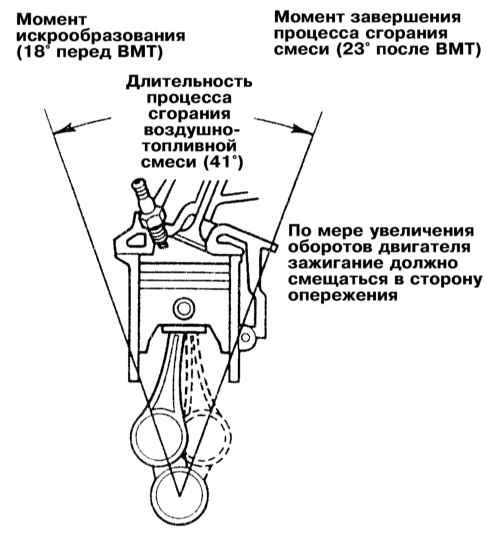

По мере нарастания оборотов двигателя поршни начинают двигаться быстрее, при этом свечи зажигания должны производить воспламенение воздушно-топливной смеси так, чтобы ее сгорание происходило даже немного ранее момента, когда соответствующий поршень достигнет положения ВМТ. При установке слишком раннего зажигания нарастающее давление в цилиндре будет препятствовать продвижению поршня вверх, что приводит к возникновению характерного стука, в просторечии именуемого детонацией. Слишком позднее зажигание, как уже говорилось выше, приводит к заметному снижению эффективности отдачи двигателя.

На ободе шкива коленчатого вала и крышке привода ГРМ предусмотрены специальные установочные метки. При этом метка на шкиве соответствует положению ВМТ конца такта сжатия поршня первого цилиндра, к проводу свечи зажигания которого следует подключать стробоскоп при проверке/регулировке установки угла опережения зажигания (следите, чтобы электропроводка подключения стробоскопа не касалась лопастей вентилятора системы охлаждения!). При этом вспышки лампы будут происходить синхронно моментам искрообразования между электродами данной свечи. Направив луч стробоскопа на обод шкива, можно легко определить положение поршня первого цилиндра в момент начала воспламенения смеси, - метка на ободе шкива “замрет” напротив соответствующего деления закрепленной на крышке привода ГРМ шкалы. В ходе регулировки опережения зажигания необходимо добиться соответствия нормативным для данной модели автомобиля требованиям (см. далее).

Проверка и регулировка

Модели 1990-1996 г.г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Взведите стояночный тормоз, запустите двигатель и прогрейте его до нормальной рабочей температуры. Отключите все бортовые потребители электроэнергии, приведите передние колеса автомобиля в прямолинейное положение. Включите нейтральную передачу (модели с РКПП)/переведите рычаг селектора в положение “Р” (модели с АТ).
2. Удостоверьтесь в правильности установки оборотов холостого хода.

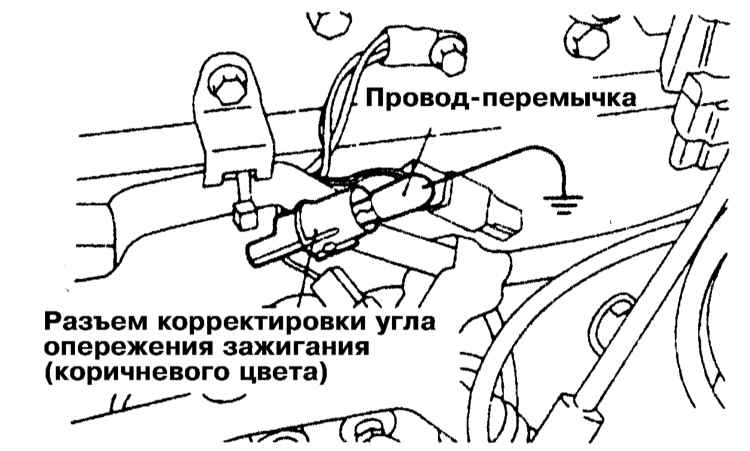

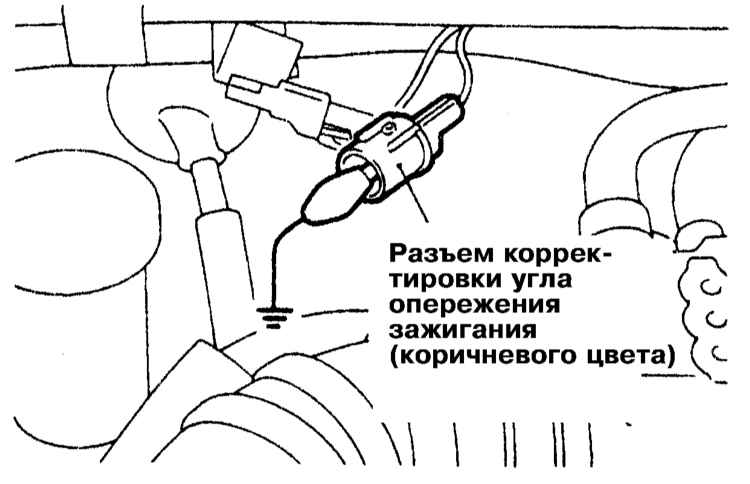

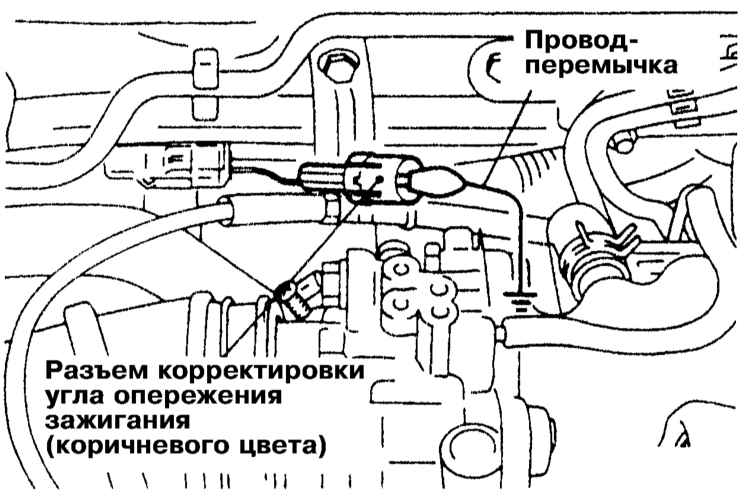

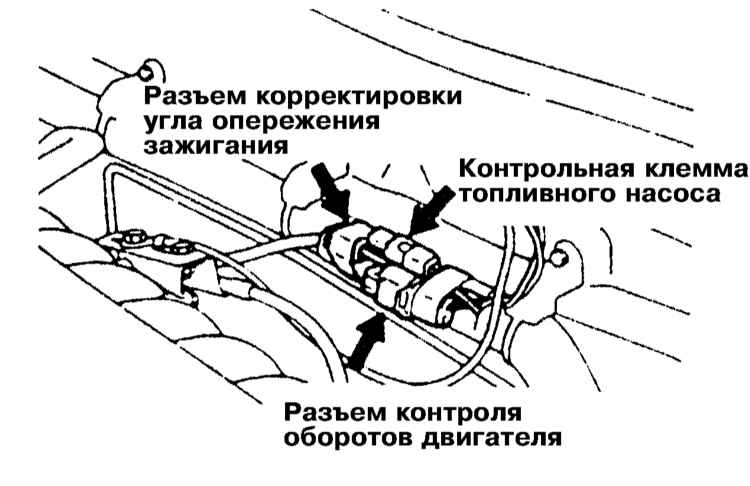

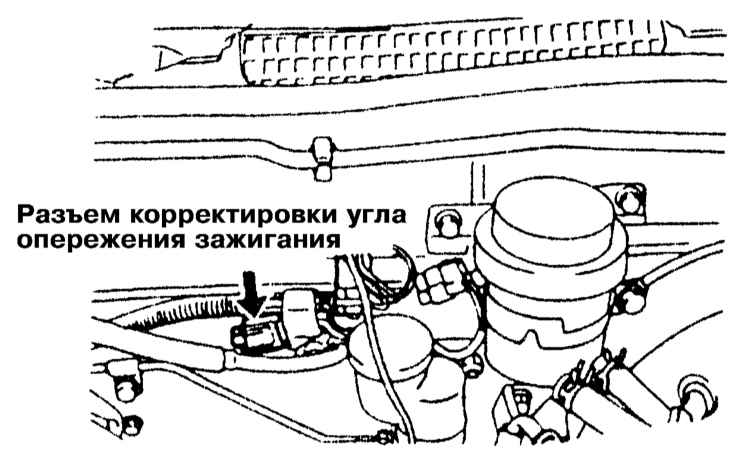

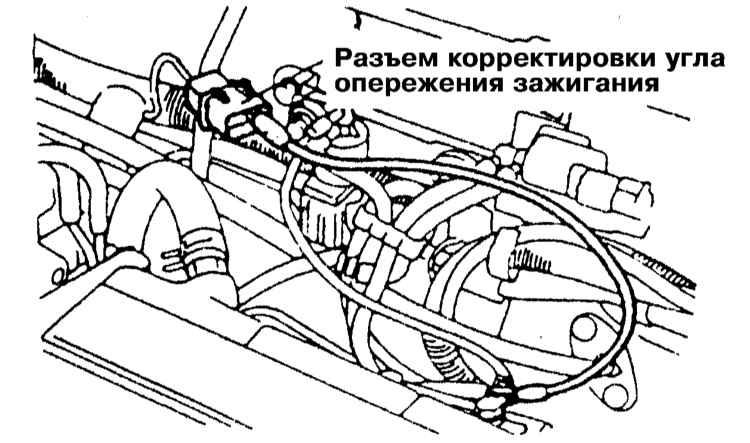

3. Заглушите двигатель, снимите брызгозащитную крышку с разъема регулировки угла опережения зажигания. При помощи провода-перемычки заземлите клемму разъема на массу.

4. Подключите тахометр, подсоедините стробоскоп к ВВ проводу свечи зажигания первого цилиндра. Запустите двигатель и оставьте его работающим на холостых оборотах.
5. Направьте луч стробоскопа на закрепленную рядом со шкивом коленчатого вала установочную шкалу.
6. Ослабьте крепление распределителя зажигания/прижимную гайку датчика угла поворота коленчатого вала.
7. Вращая корпус распределителя/датчика, добейтесь требуемого установочного значения для угла опережения зажигания, затем затяните крепеж и заглушите двигатель.
8. Снимите провод-перемычку и установите на разъем брызгозащитную крышку.
9. Запустите двигатель и повторите проверку, на этот раз без заземления разъема, - показание должно сместиться приблизительно на 5° в сторону увеличения относительно базовой установки. Блок управления двигателем может производить корректировку угла опережения зажигания для конкретного сочетания входных параметров.
10. Заглушите двигатель, отсоедините стробоскоп и тахометр.


Модели 1997-2000 г.г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

На данных моделях установка и регулировка угла опережения зажигания производится автоматически под управления электронного модуля (ЕСМ). Проверка может быть произведена при помощи специального диагностического считывателя (сканера).
