14.10. Колодки ручного тормоза (на задних дисковых тормозах) - снятие, установка и регулировка

Снятие
1. Снимите диск заднего тормоза.
2. Снимите прижимные пружины колодок, для чего нажмите на колпачок и поверните на 90° (фото).
3. Сместите колодки от щита тормоза (фото), снимите две пружины, направляющую и распорку.
4. Разведите колодки в верхней части и снимите с фланца полуоси, отсоедините трос ручного тормоза от рычага
5. Снимите пружину и регулятор, промайте детали в растворителе и смажьте резьбовую часть консистентной смазкой.
6. Если колодки меняются, то установите ведомый рычаг ручного тормоза на новую колодку.

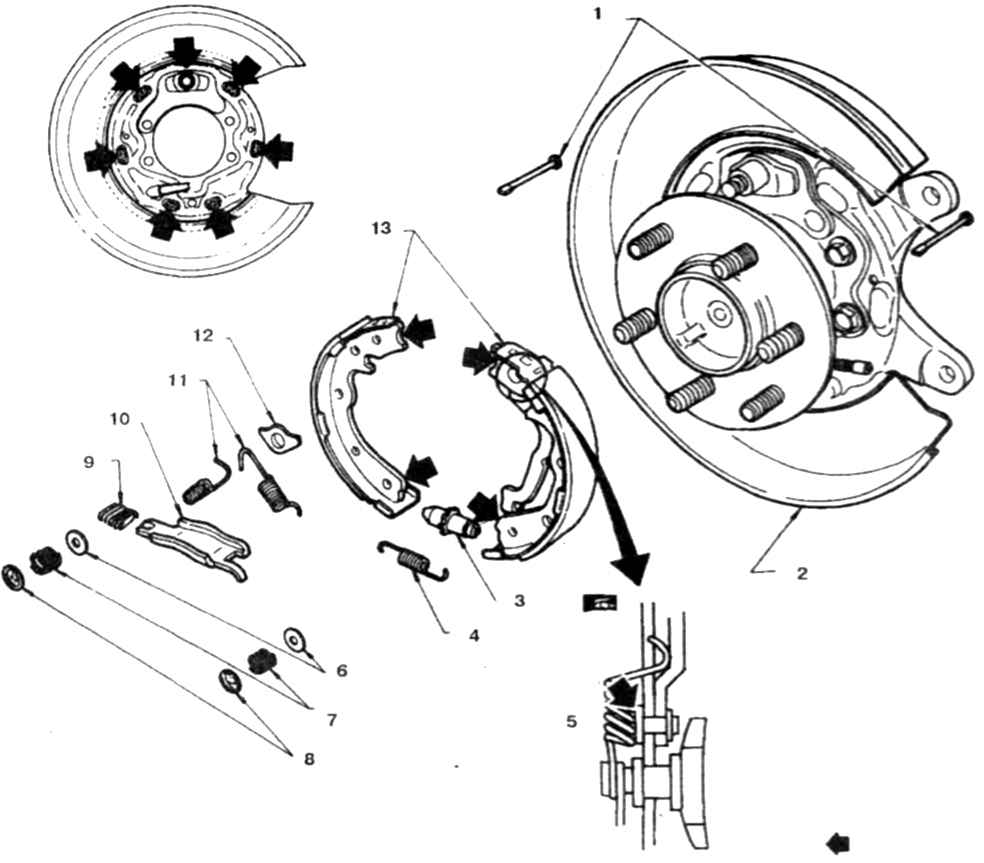

9.2 Детали ручного тормоза задних дисковых тормозов 1. Пальцы прижимных пружин 2. Щит тормоза 3. Регулятор 4. Регулировочная пружина 5. Контактные поверхности 6. Опорная шайба 7. Пружина 8. Колпачок прижимной пружины 9. Пружина 10. Распорка 11.  возвратны
9.2 Детали ручного тормоза задних дисковых тормозов 1. Пальцы прижимных пружин 2. Щит тормоза 3. Регулятор 4. Регулировочная пружина 5. Контактные поверхности 6. Опорная шайба 7. Пружина 8. Колпачок прижимной пружины 9. Пружина 10. Распорка 11.  возвратны

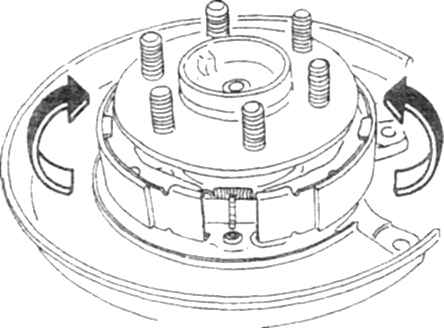

9.3 Освободите колодки, подайте на себя  и  снимите возвратные пружины
9.3 Освободите колодки, подайте на себя  и  снимите возвратные пружины


Установка
7. Зацепите пружину регулятора за колодку и установите регулятор. Убедитесь, что пазы на регуляторе зашли в торцы колодок.
8. Слегка смажьте те места колодок, которые соприкасаются со щитом тормоза (фото-).
9. Присоедините трос к рычагу на колодке.
10. Разведите колодки и установите, прижав к щиту тормоза. Установите распорку.
11. Установите прижимные пружины колодок, закрепите колпачками, повернув их на 90°.
12. Установите пружины и направляющую.
13. Установите диск на фланец полуоси и зафиксируйте, навернув две гайки колеса. Установите цилиндр и суппорт.
Регулировка
14. Проверьте, что ручной тормоз полностью отпущен. Достаньте заглушку в щите и вставив отвертку, вращайте регулятор за зубцы до тех пор пока колодка не соприкоснется с барабаном диска (фото).
15. Отверните регулятор в обратную сторону на 7-8 щелчков и убедитесь, что диск вращается свободно, не задевая за колодку.
16. Поставьте заглушку на место.

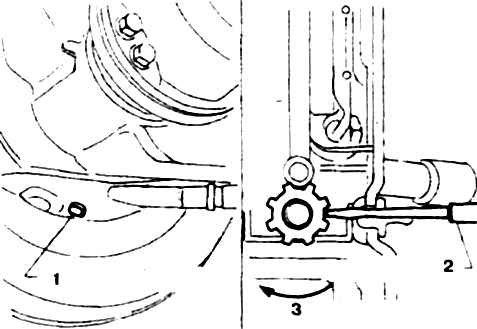

9.14 Удалите заглушку и отверткой вращайте регулятор за зубцы до тех пор пока колодка не соприкоснется с барабаном диска, затем отверните регулятор в обратную сторону на 7-8 щелчков. 1. Заглушка регулятора  2. Отвертка 3. Отвести колодку
9.14 Удалите заглушку и отверткой вращайте регулятор за зубцы до тех пор пока колодка не соприкоснется с барабаном диска, затем отверните регулятор в обратную сторону на 7-8 щелчков. 1. Заглушка регулятора  2. Отвертка 3. Отвести колодку

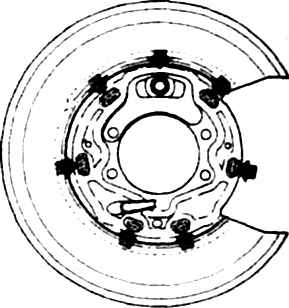

9.7  Места смазки на щите тормоза
9.7  Места смазки на щите тормоза
