14.6. Задние барабанные тормоза -замена колодок

1. Поднимите заднюю часть автомобиля и установите на подставки. Отпустите ручной тормоз.
2. Снимите колесо.
3. При необходимости сведите колодки регулятором (Гл. 1)
4. Снимите барабан, для чего вращая барабан, постучите по нему молотком с мягким бойком в направлении наружу. Если барабан не поддается снятию, то сместите его, равномерно заворачивая болты М8 х 1,25 в специальные резьбовые отверстия (фото).

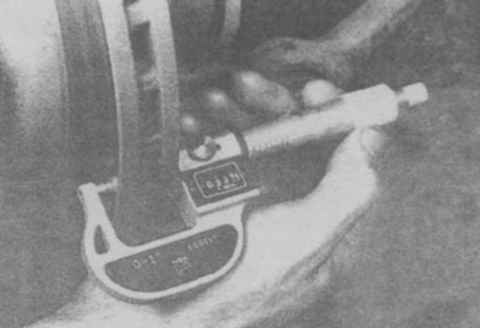

4.5б  Проверка толщины диска. Измерьте толщину в нескольких местах
4.5б  Проверка толщины диска. Измерьте толщину в нескольких местах

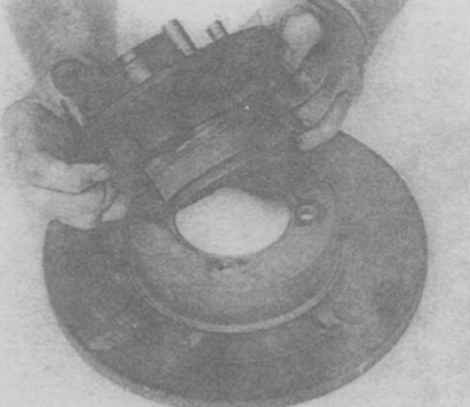

4.13б Разделение диска и ступицы
4.13б Разделение диска и ступицы

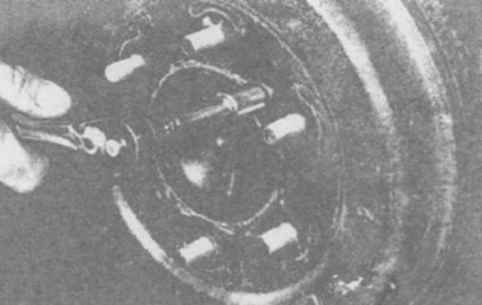

5.4 Снятие барабана с помощью вспомогательных болтов
5.4 Снятие барабана с помощью вспомогательных болтов


5. Осторожно очистите барабан от пыли и грязи.
6. Снимите прижимные пружины колодок, для чего нажмите на колпачок и поверните на 90° (фото).
7. Снимите верхние стяжные пружины колодок (фото).
8. Разведите колодки и достаньте распорку (фото).

5.6 Снятие прижимных пружин колодок
5.6 Снятие прижимных пружин колодок


9. Дополнительно разведите колодки и достаньте их из пазов в регуляторе и поршнях. Зафиксируйте поршни от выдвигания из цилиндров (чтобы при сборке не прокачивать гидропривод).
10. Отсоедините от рычага трос ручного тормоза.
11. На педаль тормоза не нажимайте, в противном случае поршни выйдут из цилиндра.
12. Проверьте состояние чехлов цилиндра и наличие течи жидкости. При необходимости отремонтируйте или замените цилиндры.

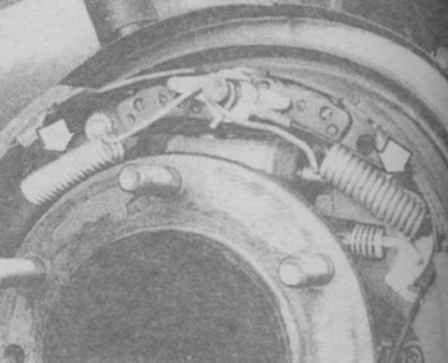

5.7б Верхняя пружина, направляющая и трос peгулятора
5.7б Верхняя пружина, направляющая и трос peгулятора


13. Смажьте резьбу регулятора колодок тормози жидкостью.
14. Перед сборкой слегка смажьте трущиеся места ю лодок тормозной смазкой, не допуская попадания на pi зиновые детали.

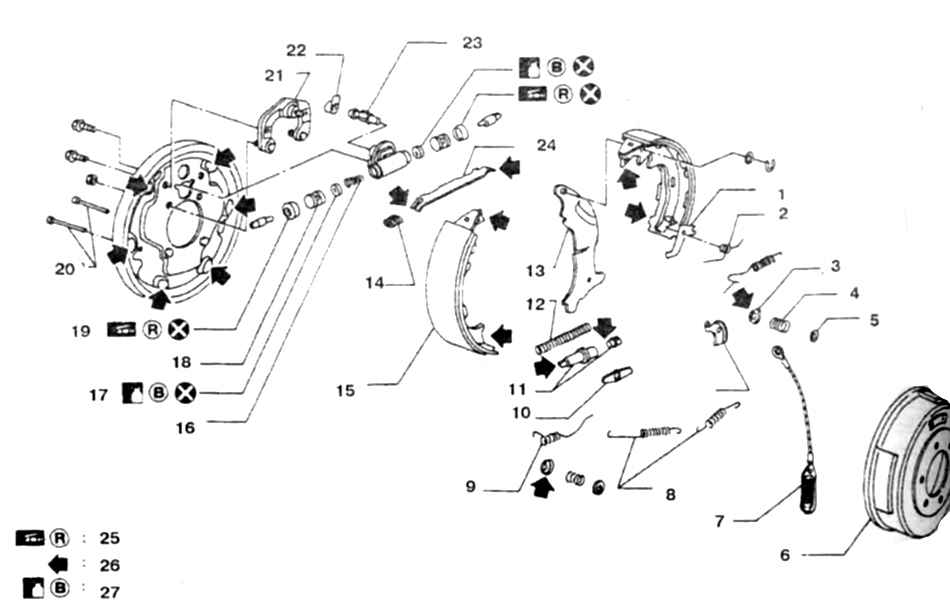

5.7а Детали заднего барабанного тормоза полнопоиволного автомобиля
5.7а Детали заднего барабанного тормоза полнопоиволного автомобиля "Terrann I /Pathfinder" 1.  Регулировочный рычаг 2. Пружина 3. Опорная шайба пружины 4. Прижимная пружина 5. Колпачок пружины 6.Барабан 7. Регулировочный трос с пружиной 8,14. Пружина 9,12

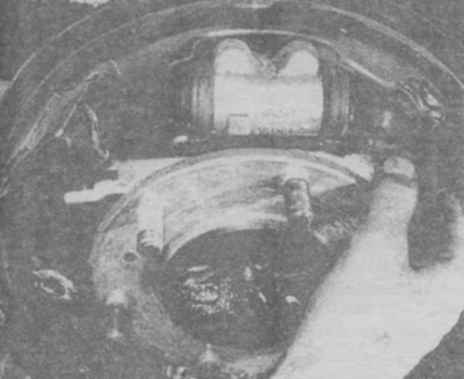

5.8 Снятие распорки колодок
5.8 Снятие распорки колодок

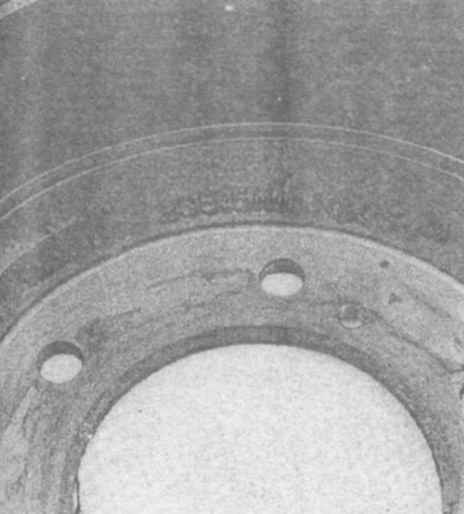

5.16 Маркировка с указанием предельного внутреннего диаметра барабана
5.16 Маркировка с указанием предельного внутреннего диаметра барабана


15. Установите пружины, введите в паз регулятора нижний торец задней колодки затем нижний торец передней колодки, раздвиньте колодки и введите в пазы поршней колесного цилиндра. Установите остальные детали (фото).
16. Установите барабан и колесо.
17. Отрегулируйте зазор между колодками и барабанами несколько раз подняв и опустив рычаг ручного тормоза. При необходимости удалите воздух из тормозов. Опустите автомобиль.
