14.11. Главный цилиндр тормозов - снятие, разборка и установка

1. Отсоедините батарею от массы.
2. Подставьте поддон или подстелите ветошь.
3. Отпустите штуцера трубок на главном цилиндре (фото).
4. Отверните гайки крепления цилиндра к вакуумному усилителю.
5. Осторожно снимите цилиндр со шпилек, отверните штуцера и заглушите отверстия. Достаньте цилиндр.
6. Заглушите трубки гидропривода.

Разборка
7. Приготовьте ремкомплект главного цилиндра.

Внимание!
В главном цилинцре рассматриваемых автомобилей используются ремкомплекты Nabco и Tokico, которые не взаимозаменяемы. Поэтому сначала приобретите нужный ремкомплект.

8. Очистите цилиндр и слейте жидкость.
9. Снимите колпачок, достаньте стопорную шайбу (если предусмотрена, первый поршень и пружину (фото).
10. Достаньте вторичный поршень, постучав цилиндром о деревянный брусок.
11. Проверьте состояние цилиндра. При обнаружении царапин или выкрашенных участков замените цилиндр

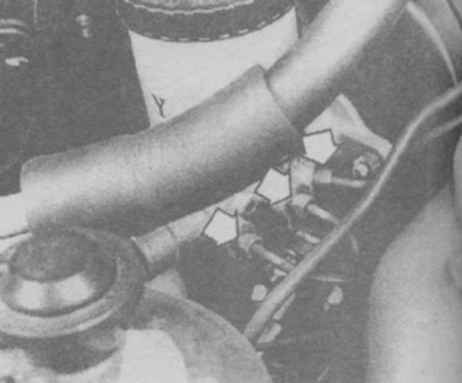

10.3 Гайки штуцеров на главном цилиндре (рекомендуется отпускать газовым ключом)
10.3 Гайки штуцеров на главном цилиндре (рекомендуется отпускать газовым ключом)


10.9 Детали главного цилиндра тормозов 1. Пробка 2. Фильтр 3. Поплавок  4.Бачок 5. Вторичный поршень в сборе 6. Первичный поршень 7. Колпачок  8,9- Манжеты 10. Опорная шайба 11. Пружина 12. Цилиндр 13. Уплотнители 14. При сборке смазать жидкостью
10.9 Детали главного цилиндра тормозов 1. Пробка 2. Фильтр 3. Поплавок  4.Бачок 5. Вторичный поршень в сборе 6. Первичный поршень 7. Колпачок  8,9- Манжеты 10. Опорная шайба 11. Пружина 12. Цилиндр 13. Уплотнители 14. При сборке смазать жидкостью



12. Разберите вторичный поршень (первичный неразборный).
13. Промойте все детали в спирте или тормозной жидкости.
14. Бачок снимайте только при необходимости.
15. Оденьте на поршень манжеты, проследив за правильностью их ориентации.
16. Окуните детали в тормозную жидкость.
17. Соберите все детали в порядке их прежней установки, загните ушки на колпачке (фото) и установите на цилиндр. Если колпачок поврежден, то замените его.
Установка
18. Перед установкой рекомендуется заполнить цилиндр жидкостью и удалить воздух. Эта мера сократит длительность прокачки тормозов.
19. Закройте резьбовыми заглушками отверстия под штуцера, закрепите цилиндр и заполните жидкостью бачок цилиндра.
20. Отверните одну из заглушек, нажмите на поршни, заверните заглушку и отпустите поршни.

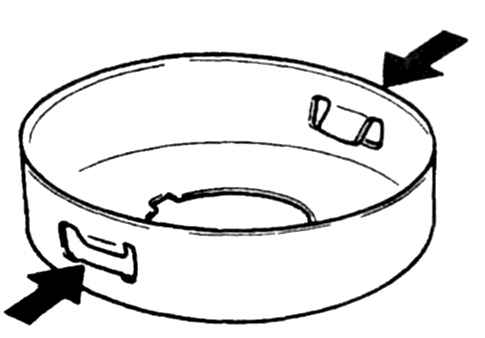

10.17 Перед сборкой главного цилиндра загните ушки на колпачке
10.17 Перед сборкой главного цилиндра загните ушки на колпачке

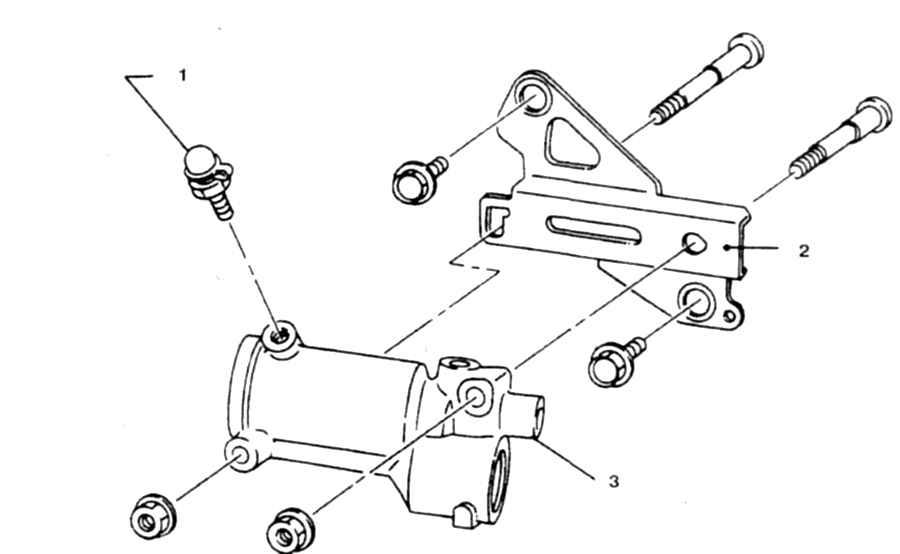

11.2а Регулятор давления тормозов типа А 1.  Штуцер  для  прокачки  2. Кронштейн  3. Регулятор давления (неразборньй)
11.2а Регулятор давления тормозов типа А 1.  Штуцер  для  прокачки  2. Кронштейн  3. Регулятор давления (неразборньй)

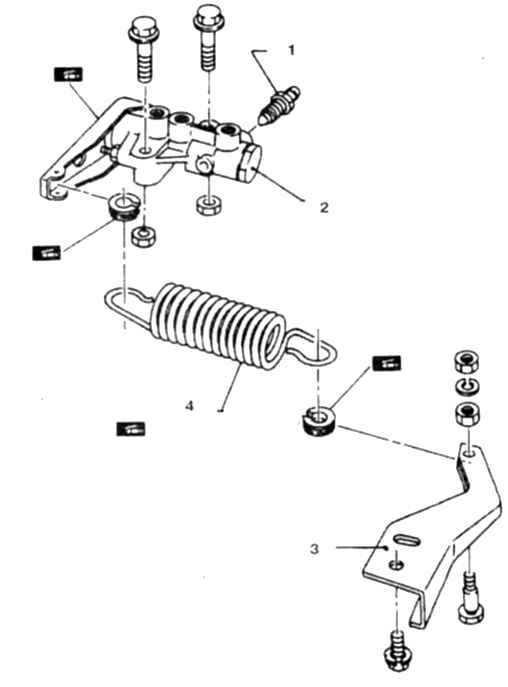

11.2б Регулятор давления тормозов типа В 1.  Штуцер  для  прокачки 2. Регулятор давления (неразборный) 3. Кронштейн 4. Пружина
11.2б Регулятор давления тормозов типа В 1.  Штуцер  для  прокачки 2. Регулятор давления (неразборный) 3. Кронштейн 4. Пружина


21. Повторите процедуру для каждого из отверстий по 3-4 раза.
22. Вместо заглушки можно закрывать одно из отверстий пальцем. Отпустите палец после нажатия на поршни после вытекания жидкости закройте отверстие пальцем и отпустите поршни. Спустя несколько секунд уберите палец.
Повторите процедуру и выполните те же действия на другом отверстии.
23. После того как из отверстий начнет вытекать только жидкость заверните заглушки.
24. Долейте жидкость в бачок до верхнего деления и заверните пробку.
25. Установите цилиндр в обратном порядке и прокачайте тормоза.
