7.3.17. Снятие и установка панелей переключателей дистанционного управления на рулевом колесе

ПРИМЕЧАНИЕ
При соответствующем уровне комплектации в рулевое колесо могут быть вмонтированы органы дистанционного управления информационно-развлекательной системой.

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Болт крепления накладок панели переключателей дистанционного управления

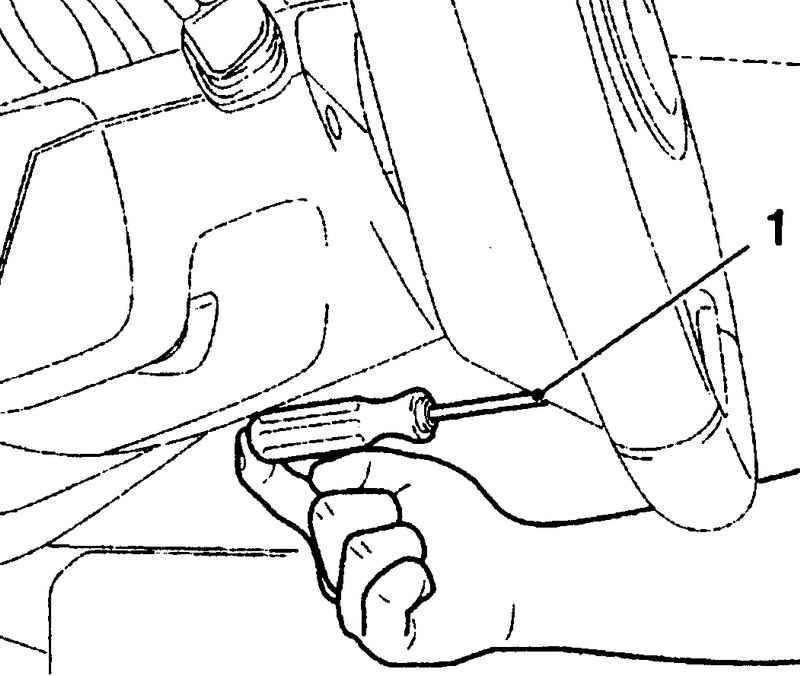

Рис. 7.27. Болт крепления накладок панели переключателей дистанционного управления: 1 – болт


Поверните рулевое колесо влево на 90° и выверните крепежный болт (рис. 7.27).
Верните рулевое колесо в прежнее положение и осторожно снимите накладку панели переключателей рулевого колеса.

Панель переключателей дистанционного управления

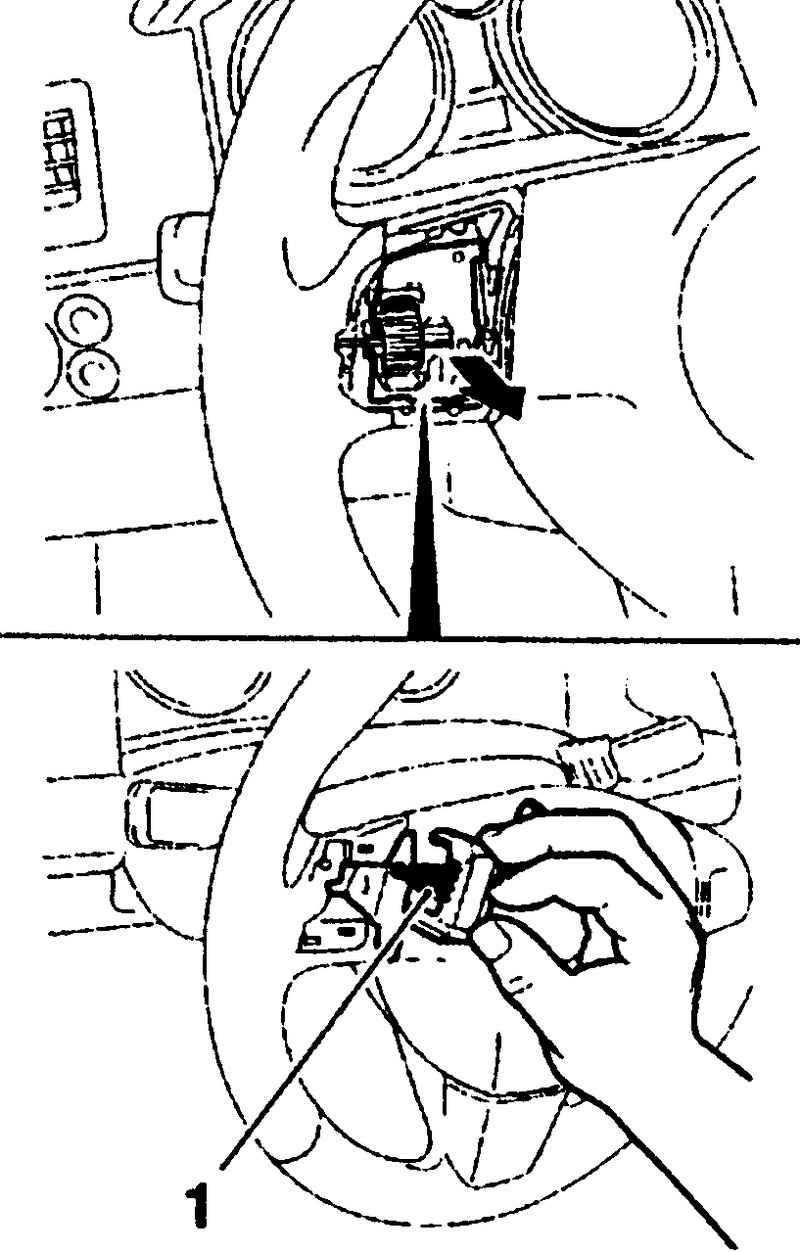

Рис. 7.28. Панель переключателей дистанционного управления: 1 – разъем электропроводки


Отделите панель переключателей от рулевого колеса и рассоедините разъем электропроводки с обратной стороны панели (рис. 7.28).
Установка производится в порядке, обратном снятию.
