7.3.20. Снятие и установка громкоговорителей

Широкополосные громкоговорители (передние и задние)
Для доступа к громкоговорителю снимите обивку/ отделку соответствующей двери/ боковины.

ПРИМЕЧАНИЕ
Громкоговорители закреплены в дверных сборках. На моделях Astra GTC задние громкоговорители закреплены на боковинах багажного отделения.

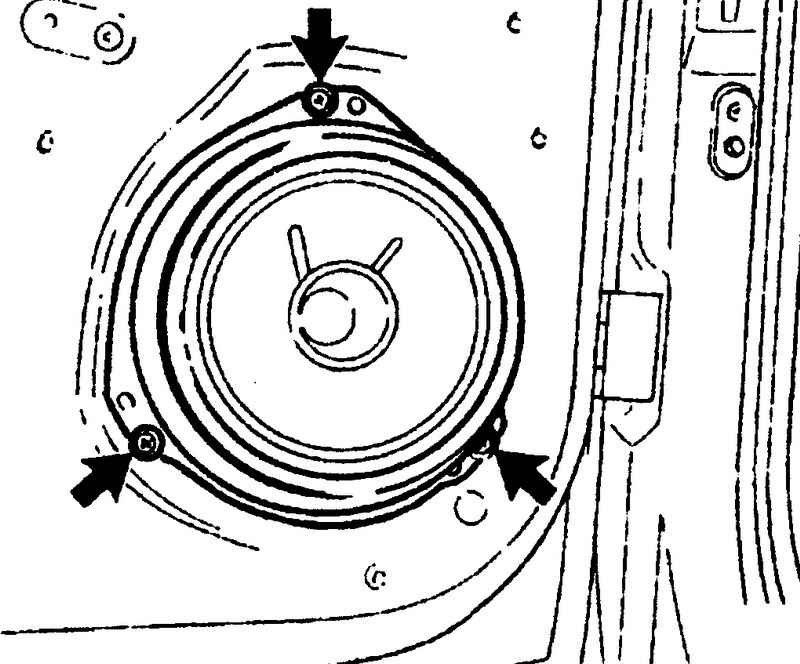

Крепление громкоговорителя
Рис. 7.31. Крепление громкоговорителя


Выверните 3 крепежных винта и снимите громкоговоритель, затем рассоедините разъем электропроводки (рис. 7.31).
Установка производится в порядке, обратном снятию.

Передний высокочастотный громкоговоритель
При помощи пластмассового клина отделите треугольную накладку передней двери, извлеките пенопластовую вставку.

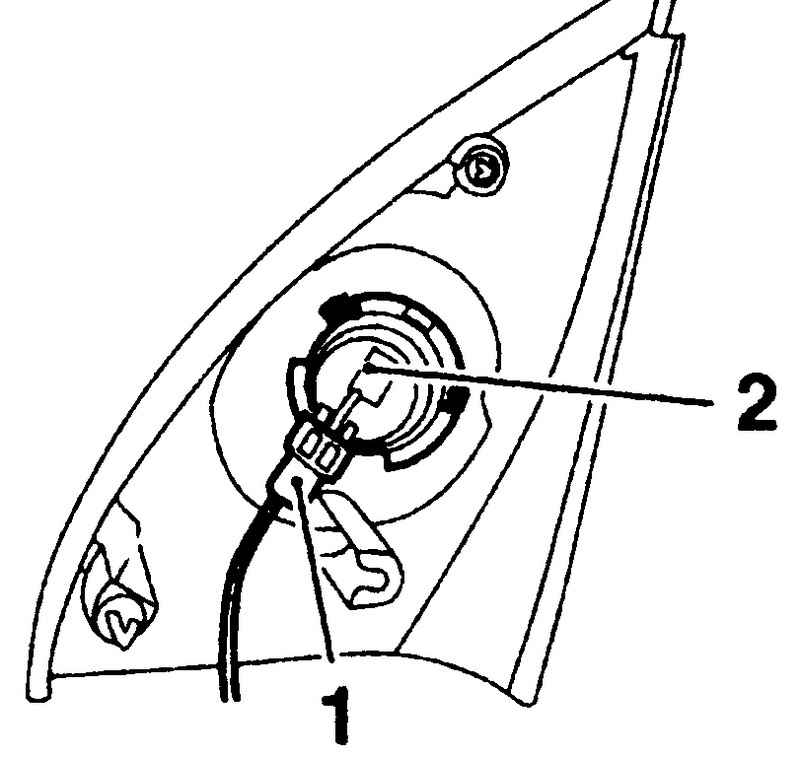

Разъем электропроводки высокочастотного громкоговорителя
Рис. 7.32. Разъем электропроводки высокочастотного громкоговорителя: 1 – разъем электропроводки; 2 – громкоговоритель


Рассоедините разъем электропроводки высокочастотного громкоговорителя, отожмите фиксатор и извлеките громкоговоритель из посадочного гнезда (рис. 7.32).
Установка производится в порядке, обратном снятию.

Громкоговоритель на панели приборов

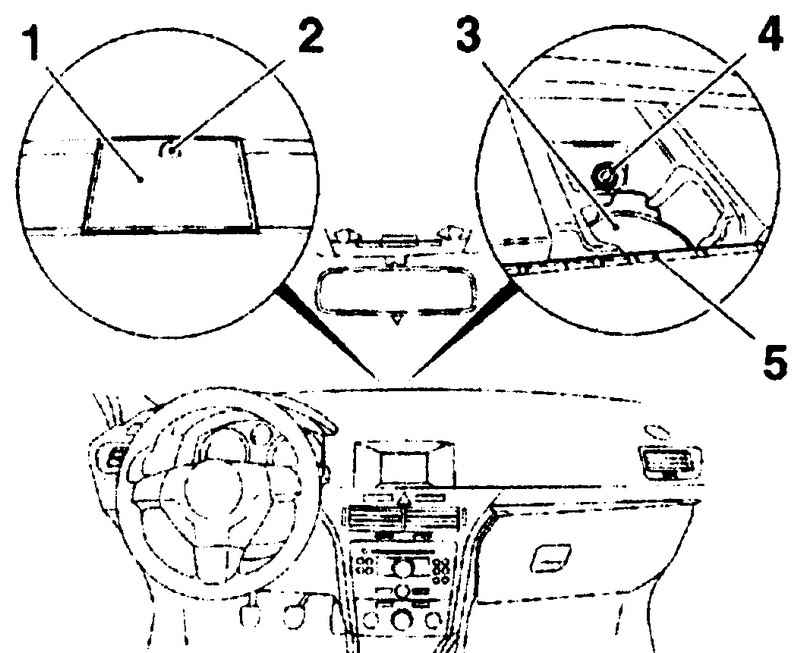

Снятие громкоговорителя с панели приборов
Рис. 7.33. Снятие громкоговорителя с панели приборов: 1 – крышка громкоговорителя; 2 – датчик солнечных лучей; 3 – громкоговоритель; 4 – крепежный винт; 5 – дефлекторы обдува ветрового стекла


При помощи пластмассового клина подденьте и отделите крышку громкоговорителя от панели приборов (рис. 7.33).
При соответствующей комплектации рассоедините разъем электропроводки и снимите датчик солнечных лучей с обратной стороны крышки.

ПРИМЕЧАНИЕ
Не упустите кабель в отверстие панели приборов.

Отделите дефлекторы обдува ветрового стекла от панели приборов и выверните крепежный болт, находящийся под ними.
Выверните крепежный винт извлеките громкоговоритель и рассоедините разъем электропроводки.
Установка производится в порядке, обратном снятию.
