7.3.5. Снятие и установка передних рычагов стеклоочистителей

Снятие
Вымойте ветровое стекло, включите и снова выключите стеклоочистители – они должны оказаться в крайнем нижнем положении.
Отметьте положение резиновых щеток стеклоочистителей, для чего наклейте на ветровое стекло скотч или изоляционную ленту вдоль щетки.
Откройте капот.

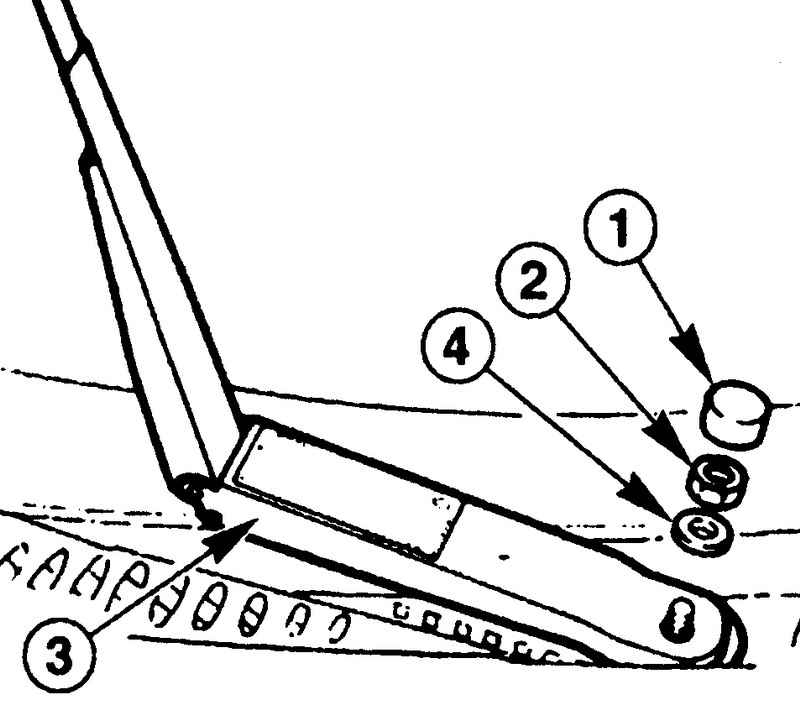

Компоненты рычага стеклоочистителя
Рис. 7.13. Компоненты рычага стеклоочистителя: 1 – колпачок; 2 – крепежная гайка; 3 – рычаг; 4 – шайба


Подденьте отверткой защитный колпачок и снимите его со шпинделя оси рычага (рис. 7.13).

ПРИМЕЧАНИЕ
Колпачки оборудованы резьбовым соединением, выворачивайте их вручную до тех пор, пока не появиться достаточный зазор между колпачками и рычагом.

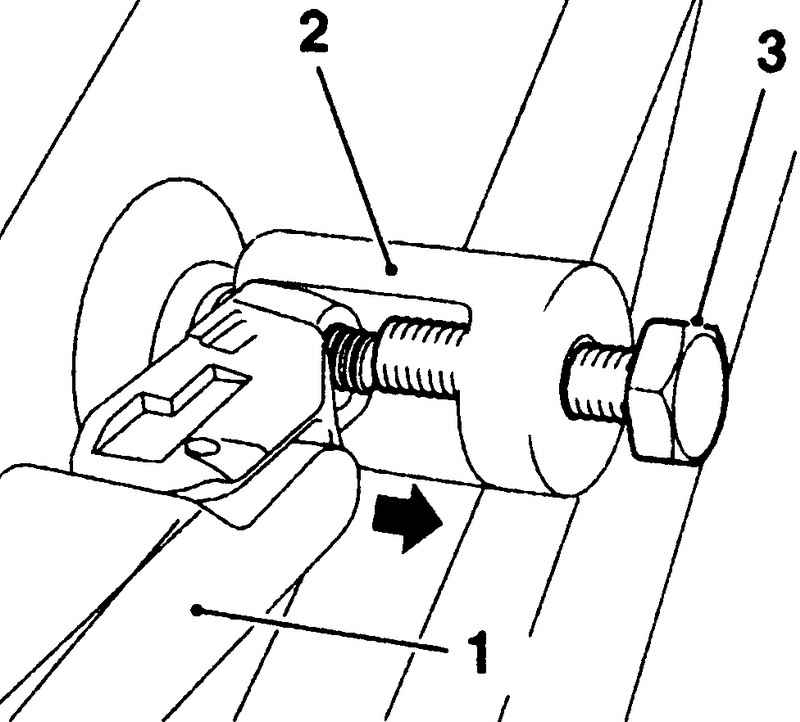

Снятие рычага стеклоочистителя
Рис. 7.14. Снятие рычага стеклоочистителя: 1 – рычаг; 2 – специальный инструмент; 3 – болт


Отпустите крепежную гайку примерно на 2 оборота. Слегка раскачивая рычаг стеклоочистителя из стороны в сторону, стяните его с посадочной втулки шпинделя оси, при необходимости воспользуйтесь подходящим инструментом (рис. 7.14).
Полностью отверните гайку и снимите рычаг стеклоочистителя со шпинделя.

Установка
Убедитесь, что положение привода стеклоочистителей соответствует крайнему положению, при необходимости включите привод и установите требуемое положение.
Установите рычаг на посадочную втулку шпинделя так, чтобы щетка стеклоочистителя совпала с ранее наклеенной клейкой лентой (скотчем).
Заверните крепежную гайку рычага вручную. Закройте капот, промойте ветровое стекло и через некоторое время включите стеклоочистители – при работе щетки стеклоочистителей не должны выходить за пределы стекла, а при выключении привода должны вернуться в крайнее нижнее положение. В противном случае отпустите гайку и повторите установку соответствующего рычага.
По окончании регулировки затяните крепежные гайки требуемым моментом и установите на место защитные колпачки.
