6.17. Снятие, проверка и установка тормозного диска переднего тормозного механизма

Снятие

ПРИМЕЧАНИЕ
Тормозные диски шлифованию не подлежат. При значительном износе или наличии глубоких рисок замените диски.
При замене тормозных дисков, заменяйте их в комплекте с тромозными колодками.

Установите автомобиль на двухстоечный подъемник.
Разблокируйте рулевое колесо.
Снимите передние колеса.

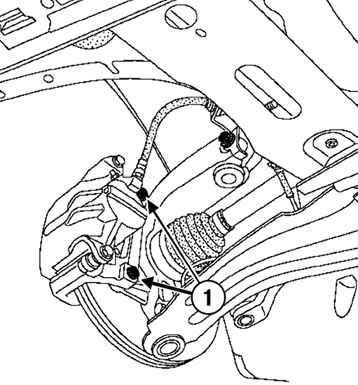

Снятие крепления направляющей колодок
Рис. 6.66. Снятие крепления направляющей колодок: 1 – болты крепления


Выверните два болта крепления направляющей колодок (рис. 6.66).
Подвесьте скобу тормоза в сборе с направляющей колодок.

Измерение толщины тормозного диска
Установите микрометр для измерения толщины тормозного диска (рис. 6.67).

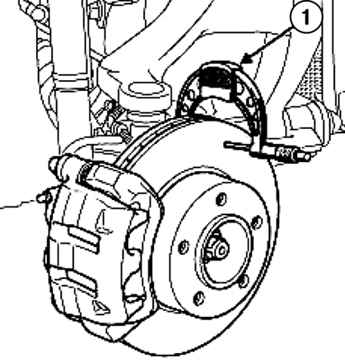

Установка микрометра для измерения толщины тормозного диска
Рис. 6.67. Установка микрометра для измерения толщины тормозного диска: 1 – микрометр

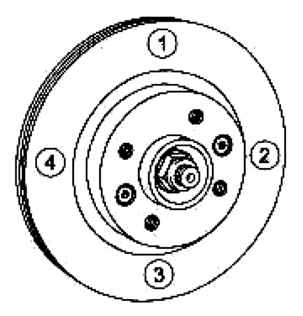

Точки измерения толщины тормозного диска
Рис. 6.68. Точки измерения толщины тормозного диска


Измерьте толщину тормозного диска по порядку в четырех точках, показанных на рисунке 6.68, по окружности (через 90°).
Стандартная толщина передних тормозных дисков: 22 мм (автомобили с двигателем K4J) и 24 мм (автомобили с двигателями K4M, F4R).
Если толщина меньше указанной – замените диски.
Снимите направляющую колодок.

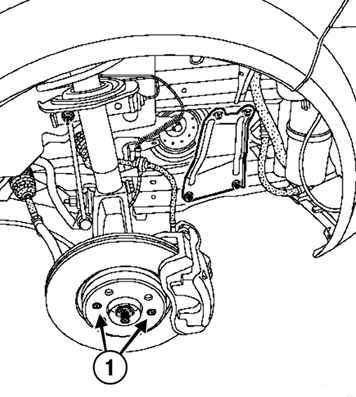

Снятие крепления тормозного диска
Рис. 6.69. Снятие крепления тормозного диска: 1 – болты крепления


Открутите два винта крепления тормозного диска (рис. 6.69).
Снимите тормозной диск.

Проверка
Проверьте, нет ли коррозии, износа и повреждения на внутренних стенках цилиндра. При необходимости замените корпус цилиндра. Незначительные изъяны, вызванные коррозией или посторонними частицами, можно устранить шлифовкой поверхности мелкой наждачной шкуркой. Проверьте, нет ли коррозии, износа и повреждения на поверхности поршня, на направляющем пальце и его пыльнике, а такжена поверхности тормозного диска. При необходимости замените соответствующий компонент.

Установка
Очистите направляющие колодок и скобы.
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом:
– винты крепления тормозного диска (15 Н·м);
– болты крепления направляющей колодок (105 Н·м).
Перед установкой нанесите на резьбу болтов крепления направляющей колодок состав FRENEBLOC (или его эквивалент).
Установите колеса.
Затяните требуемым моментом 105 Н·м болты крепления колес.
