4.1.4. Снятие и установки на место крышки головки цилиндров
|
|
|

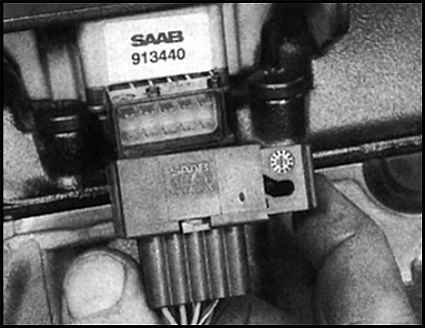

1. Отсоедините штекеры от блока зажигания
системы прямого зажигания. Отдайте винты и снимите смотровую крышку,
или блок зажигания в системе с прямым зажиганием, в центральной
части крышки головки цилиндров (если требуется см. главу
Системы
запуска и заряда).
|
|
|
2. На моделях, не оборудованных прямым
зажиганием, отсоедините от свечей высоковольтные провода.
|
|

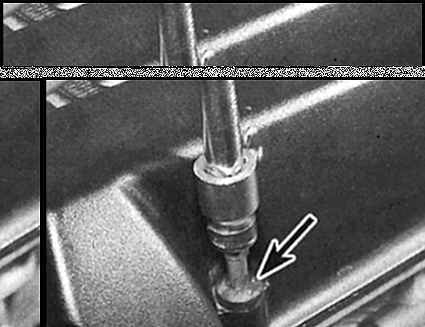

3. Снимите крепежные винты крышки головки цилиндров
и снимите ее.
|
|
|

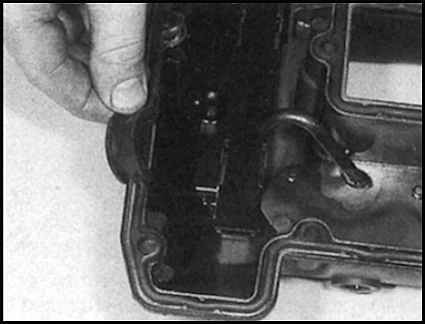

4. Затем снимите внутренние прокладки и специальные
расщепленные резиновые пробки.
|
|
|

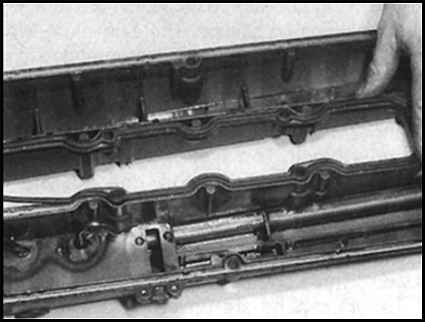

5. На более поздних моделях расщепленные резиновые
пробки встроены во внешнюю прокладку.
|
|
| 6. Обратите внимание, что на ранних моделях
расщепленные резиновые пробки устанавливаются отдельно, в то время,
как на более поздних моделях, они встроены во внешнюю прокладку. В
случае, если крышка прикипела к головке цилиндров, для страгивания
слегка похлопайте по ней ладонью.
|
|
|
|
|

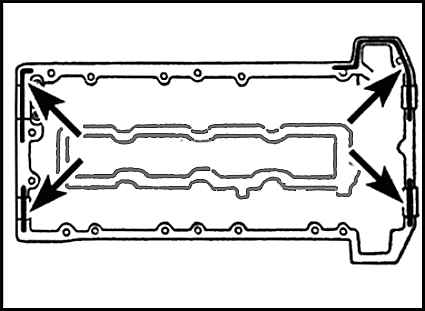

1. Очистите контактные поверхности крышки
головки цилиндров и самой головки цилиндров. На ранних моделях установите
специальные расщепленные резиновые пробки на головку цилиндров,
затем нанесите 4-миллиметровую подушку силиконового герметика по
углам головки и на резиновые пробки.
|
|
|
2. На поздних моделях установите комбинированное
резиновое кольцо в канавку в крышке головки цилиндров.
3. Установите на место крышку головки цилиндров и вставьте крепежные
болты. Затяните болты в прогрессирующем порядке с требуемым усилием,
начиная с болтов ближнего к распределителю конца головки и среднего
болта распределительного конца.
4. На моделях с системой зажигания, оснащенной распределителем,
подсоедините высоковольтные провода к свечам зажигания.
5. Установите на место смотровую крышку или блок зажигания системы
прямого зажигания в центр крышки головки цилиндров и затяните винты.
|
|
|
