11.15. Снятие и установка сборки вакуумного усилителя тормозов

Сервопривод вакуумного усиления тормозов в регулярном обслуживании не нуждается, за исключением периодических проверок состояния вакуумного шланга. Описание процедуры проверки исправности функционирования усилителя приведено в Разделе Проверка исправности функционирования вакуумного усилителя тормозов.

Блок вакуумного усилителя тормозов восстановительному ремонту не подлежит и в случае отказа должен заменяться в сборе!


Снятие

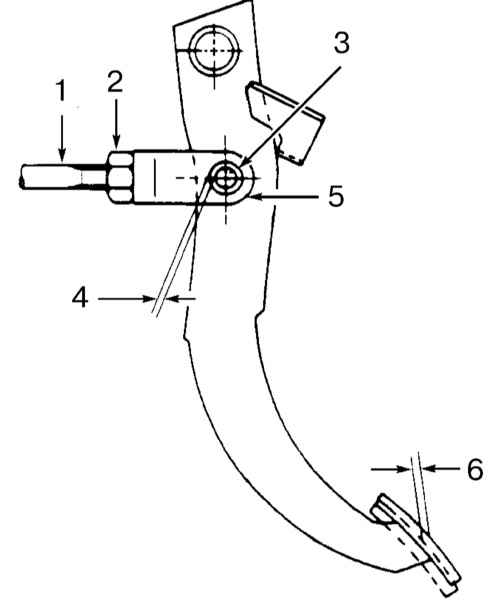

Проверка свободного хода педали ножного тормоза

1  —   Шток толкателя вакуумного усилителя тормозов
2  —   Контргайка
3  —   Штифт
4  —   Люфт штифта
5  —   Разрезной палец
6  —   Люфт педали (1 ÷ 3 мм)




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините вакуумный шланг, подведенный к усилителю от впускного трубопровода двигателя. Постарайтесь не повредить шланг, снимая его со штуцера на сборке усилителя.
2. В салоне автомобиля отыщите узел подсоединения штока толкателя вакуумного усилителя к педали ножного тормоза, - (в случае необходимости воспользуйтесь карманным фонариком). Сначала отсоедините возвратную пружину, затем извлеките шплинт, высвободите цилиндрический штифт и отсоедините разрезной палец толкателя от рычага педали.
3. Отдайте крепежные гайки и осторожно снимите со сборки вакуумного усилителя главный тормозной цилиндр (см. Раздел Снятие и установка главного тормозного цилиндра) - постарайтесь не допустить перегибания и скручивания гидравлических линий.
4. Со стороны салона слева под панелью приборов отдайте четыре гайки крепления сборки вакуумного усилителя к переборке двигательного отсека, - в случае необходимости воспользуйтесь карманным фонариком.
5. Перейдите в двигательный отсек и снимите сборку вакуумного усилителя с задней переборки. Тяните сборку строго по оси ее установки до полного высвобождения штока толкателя. Извлеките сборку из двигательного отсека.

Установка и регулировка

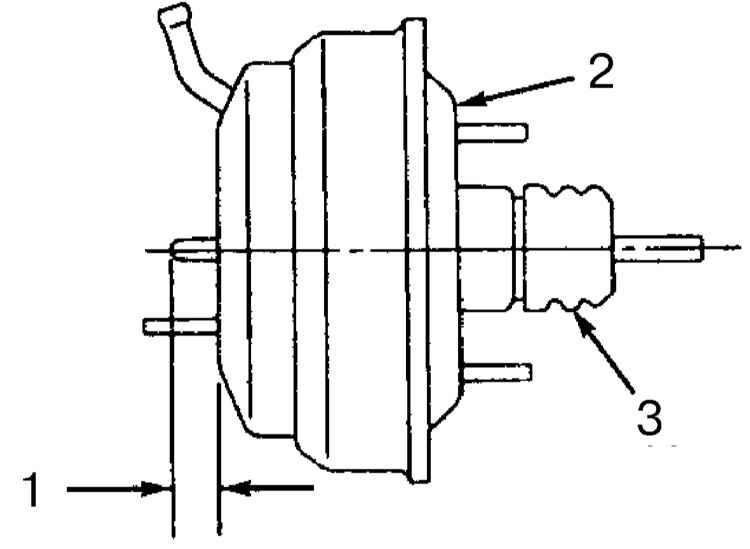

Проверка величины выступания штока толкателя ГТЦ вакуумного усилителя тормозов

1  —   Величина выступания штока (L)
2  —   Сборка вакуумного усилителя
3  —   Защитный чехол




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в обратном порядке. Весь крепеж затягивайте с требуемым усилием. Не забудьте заменить шплинт штифта крепления штока толкателя к педали. Проследите за надежностью фиксации возвратной пружины.
2. Проверьте величину выступания “L” штока толкателя ГТЦ, - требуемой значение составляет 10.00 мм.
3. Действуя в порядке, обратном порядку демонтажа, установите сборку вакуумного усилителя тормозов на свое штатное место, - действуйте крайне осторожно, старайтесь не допускать прикладывания боковых нагрузок к штоку толкателя. В случае необходимости замените защитный чехол штока.
4. В заключение прокачайте гидравлический тракт тормозной системы (см. Раздел Прокачка тормозной системы).
