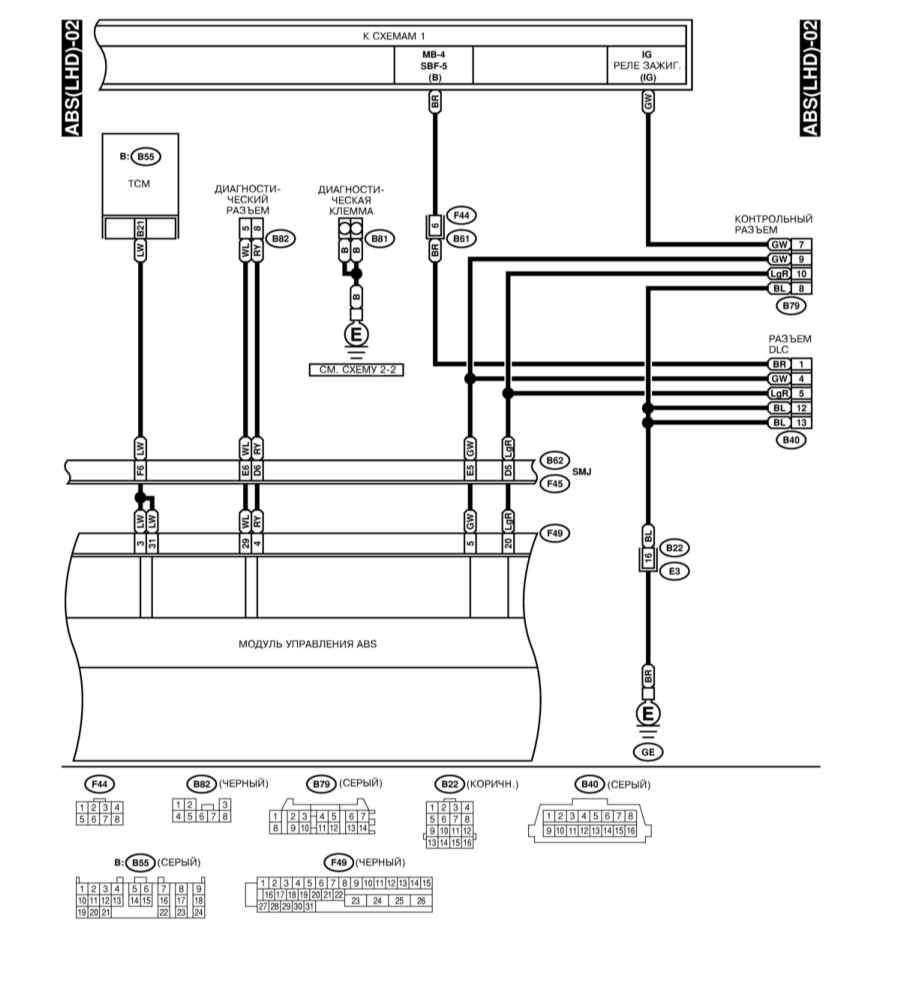

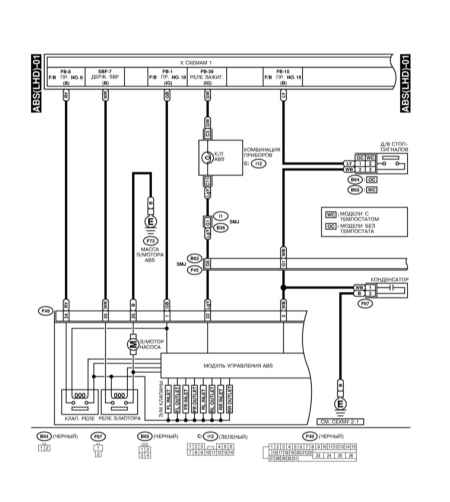

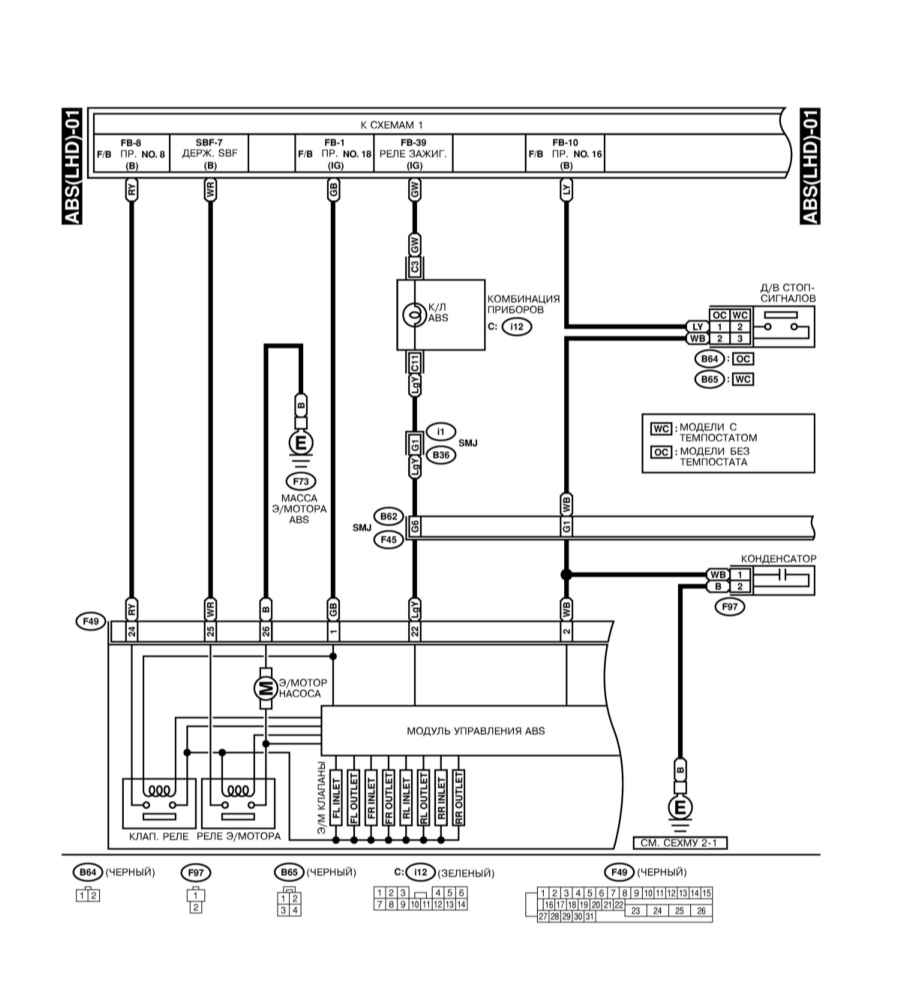

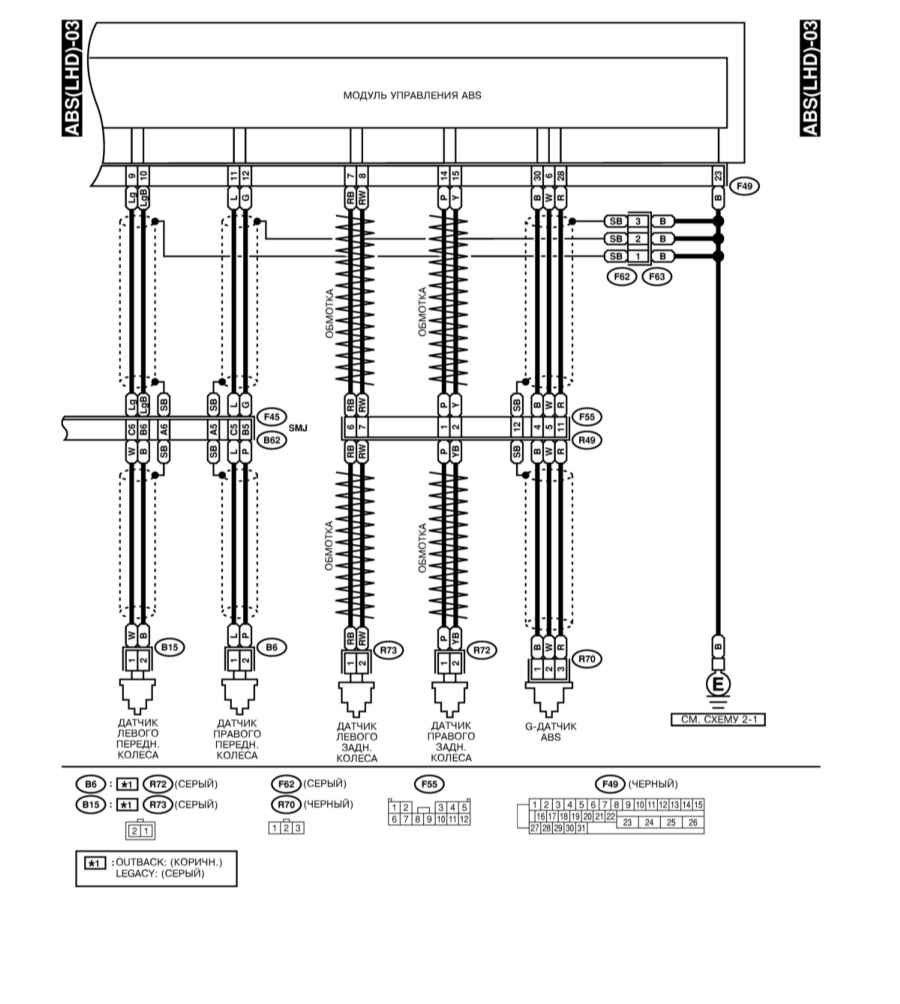

14.37.5. Система антиблокировки тормозов (ABS)

« предыдущая страница
14.37.4. Система кондиционирования воздуха

^
к оглавлению

следующая страница »
14.37.6. Система управления автоматической трансмиссии
