3.4.12. Система пуска двигателя

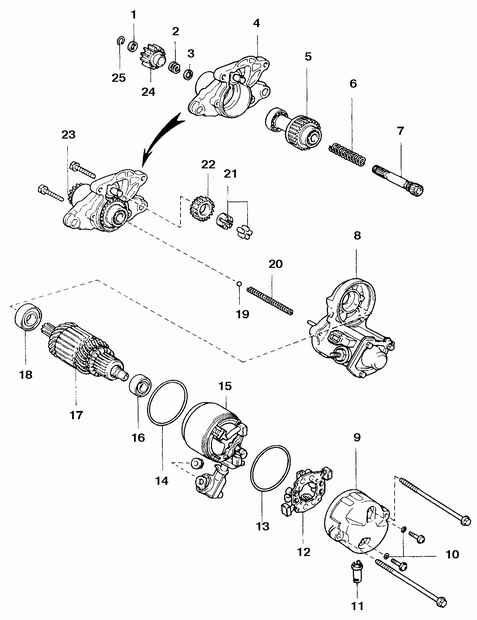

Детали стартера и тягового реле

1. Ограничитель
2. Пружина
3. Пружинная шайба
4. Корпус
5. Муфта
6, 20. Пружина
7. Ось
8. Тяговое реле
9. Задняя крышка
10, 11. Уплотнители

12. Щеткодержатель
13, 14. Кольцо
15. Ярмо (обмотка возбуждения)
16, 18, 21. Подшипники
17. Якорь
19. Шарик
22. Промежуточная шестерня
23. Передняя крышка
24. Шестерня
25. Стопорное кольцо

Система пуска состоит из батареи, стартера, тягового реле и соединительных проводов.

На автомобилях с механической КПП включение стартера возможно только после нажатия на педаль сцепления. На автомобилях с автоматической трансмиссией стартер включается только в положениях селектора Park или Neutral. Включение стартера допускается на время не более 15 секунд.
