6.4. Топливный насос и давление топлива

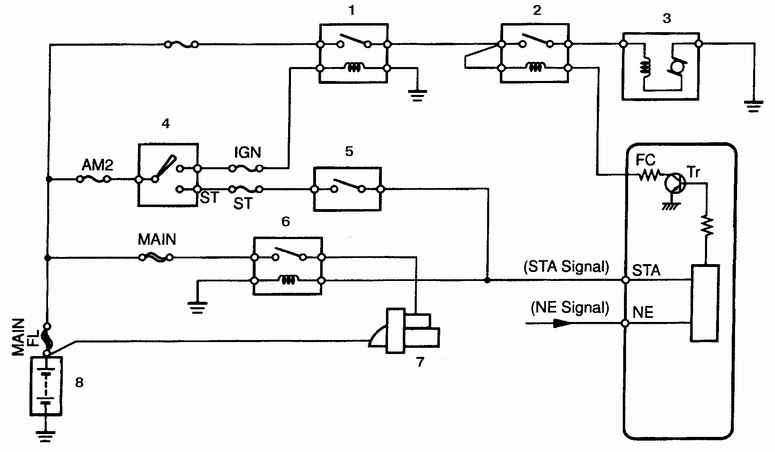

Электрическая цепь топливного насоса

1. Основное реле топливной системы EPI
2. Реле топливного насоса (размыкающее цепь)
3. Топливный насос
4. Замок зажигания
5. Переключатель парковочного и нейтрального положения
6. Реле стартера
7. Стартер
8. Аккумулятор

Набор инструментов для проведения проверки топливной системы


Общая проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, чтобы в топливном баке имелось достаточное количество топлива.
2. Проверьте, работает ли топливный насос. Включите зажигание и прислушайтесь к горловине топливного бака, Вы должны услышать короткий жужжащий звук. Если насос не работает, проверьте электрическую цепь насоса.

Проверка давления

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Спустите давление в топливной системе. Отсоедините трубку от топливного фильтра и подсоедините измеритель давления к трубке и к топливному фильтру при помощи переходника.
2. Поверните ключ зажигания в положение ON (двигатель не работает, система кондиционирования воздуха отключена). Топливный насос должен включиться приблизительно на две секунды. Давление в системе должно увеличиться и держаться на одной отметке. Давление не должно опускаться ниже минимума, указанного в технических характеристиках (см. подраздел 6.2.).
3. Заведите двигатель и прогрейте его до нормальной температуры. Запишите показания измерителя и сравните их с техническими требованиями.
4. Если давление топлива не соответствует техническим требованиям:
– давление слишком высокое – проверьте регулятор давления топлива, при необходимости замените регулятор;
– давление слишком низкое – замените топливный фильтр. Если давление по-прежнему низкое, проверьте, не протекает ли инжектор или инжекторы. Проверьте исправность топливного насоса.

Проверка электрической цепи топливного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если насос не работает, проверьте предохранители IGN и EFI, расположенные в блоке плавких предохранителей в двигательном отсеке. При необходимости замените предохранители, и снова проверьте, работает ли насос. Если насос по-прежнему не работает, проверьте электрическую цепь насоса на наличие короткого замыкания.

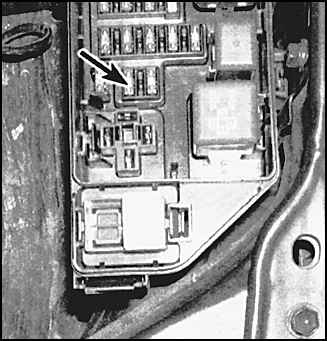

2. Если насос по-прежнему не работает, снимите реле EFI и проверьте наличие напряжения аккумулятора на контактах гнезда реле. Напряжение на один из контактов должно подаваться всегда, напряжение на другой из контактов должно подаваться, когда ключ зажигания переведен в положение ON. Если напряжение не подается на контакты, проверьте проводку от блока реле до аккумулятора. Если напряжение подается на контакты гнезда, проверьте сами реле. Основное реле топливной системы EFI расположено в блоке реле и плавких предохранителей в двигательном отсеке (указано стрелкой на рисунке слева). Реле топливного насоса расположено в блоке реле и предохранителей в салоне автомобиля со стороны пассажирского сидения (указано стрелкой на рисунке справа, модели Avalon).
3. Если реле исправны, а насос по-прежнему не работает, проверьте, подается ли напряжение на насос. Если напряжение подается, значит, неисправен насос, и его необходимо заменить.

Проверка основного реле топливной системы (EFI)

Реле фирмы Toyota

1. Омметр
2. Цепь разомкнута
3. Омметр
4. Цепь замкнута

Реле фирмы Nippondenso

1. Омметр
2. Цепь разомкнута
3. Омметр
4. Цепь замкнута

Реле фирмы Bosch

1. Цепь замкнута
2. Омметр
3. Омметр
4. Цепь разомкнута

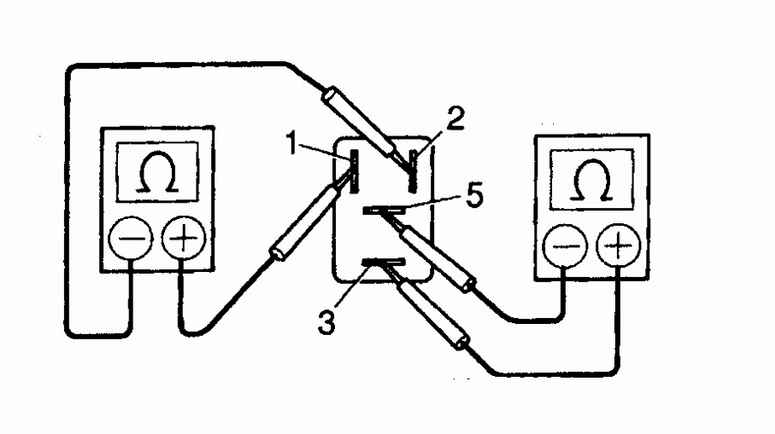

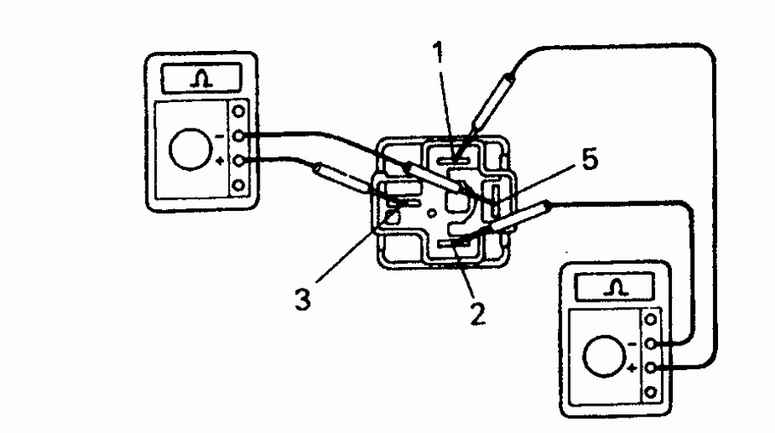

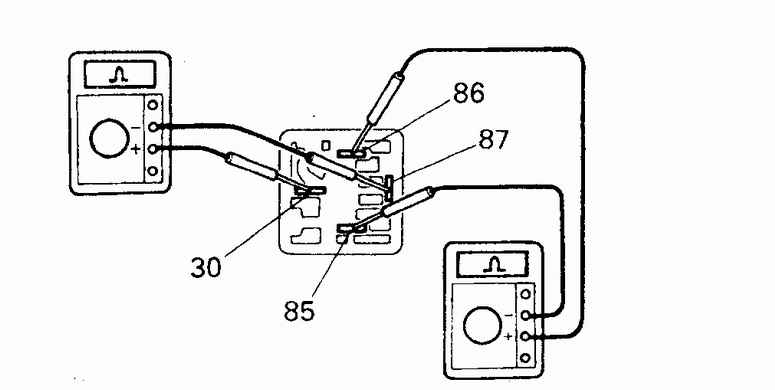

Снимите реле и подсоедините тестер к контактам 1 и 2 (реле Toyota) или 85 и 86 (реле Bosch). Цепь между этими контактами должна быть замкнута, в противном случае замените реле. Цепь между контактами 3 и 5 или 30 и 87 (реле фирмы Bosch) должна быть разомкнута.

Реле фирмы Toyota

1. Омметр
2. Цепь замкнута
3. Аккумулятор

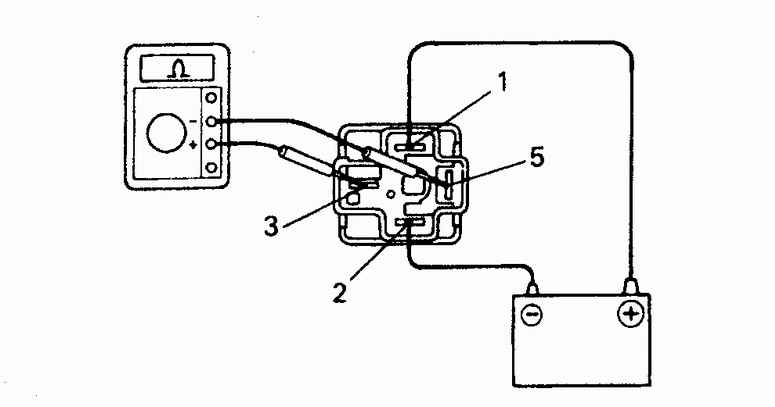

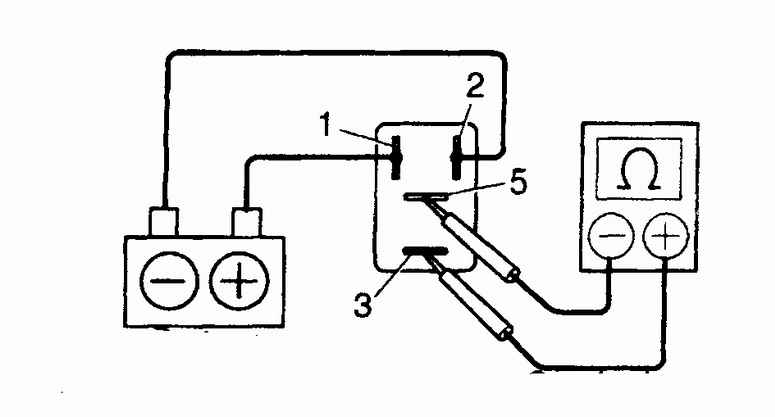

Когда на контакты 1 и 2 подается напряжение аккумулятора, цепь между контактами 3 и 5 должна быть замкнута. В противном случае замените реле.

Реле фирмы Nippondenso


1. Аккумулятор
2. Омметр

Когда на контакты 1 и 2 подается напряжение аккумулятора, цепь между контактами 3 и 5 должна быть замкнута. В противном случае замените реле.

Реле фирмы Bosch


1. Аккумулятор
2. Омметр
3. Цепь замкнута

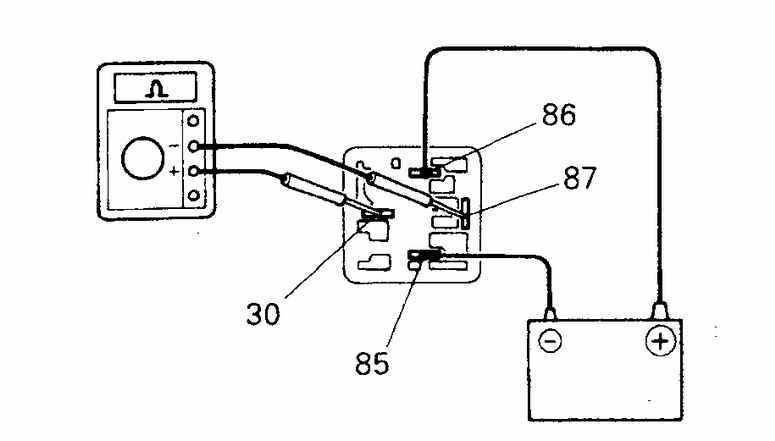

Когда на контакты 85 и 86 подается напряжение аккумулятора, цепь между контактами 87 и 30 должна быть замкнута. В противном случае замените реле.
