6.6. Снятие и установка топливного насоса

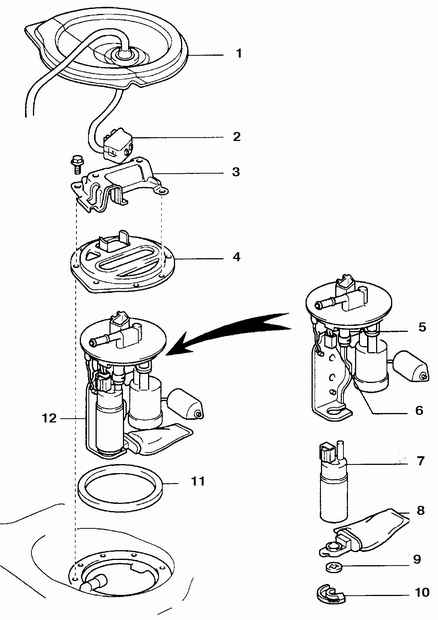

Топливный насос – тип А

1. Крышка
2. Провод топливного насоса и датчика
3. Защитный кожух
4. Пластина
5. Топливный шланг
6. Разъем
7. Топливный насос
8. Фильтр топливного насоса
9. Зажим
10. Резиновая прокладка
11. Прокладка
12. Топливный насос в сборке

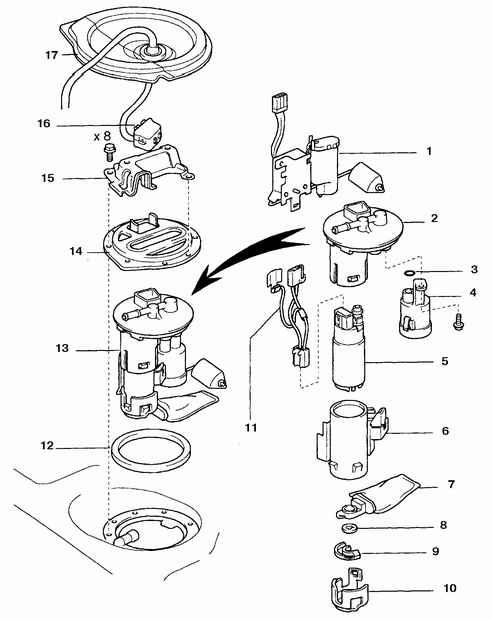

Топливный насос – тип В

1. Датчик уровня топлива
2. Фланец топливного насоса
3. Уплотнительное кольцо
4. Топливный фильтр
5. Топливный насос
6. Кожух насоса
7. Фильтр топливного насоса
8. Зажим
9. Резиновая прокладка
10. Кронштейн
12. Прокладка
13. Топливный насос в сборе
14. Пластина
15. Защитный кожух
16. Провод топливного насоса и датчика
17. Крышка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Спустите давление в топливной системе, и снимите крышку заливной горловины топливного бака.
2. Отсоедините провод минусовой клеммы аккумулятора.
3. Снимите заднее сидение.
4. Снимите крышку в полу.
5. Отсоедините провод и топливную трубку. Если используется соединение с развальцовкой, отсоедините топливную трубку при помощи гаечных ключей. Если используется быстроразъемное соединение, выкрутите винты (указаны стрелками на рисунке справа) и снимите защитный кожух соединения.
6. Выкрутите болты блока топливного насоса и датчика уровня топлива.
7. Достаньте блок из топливного бака.
8. Отсоедините провод от насоса.

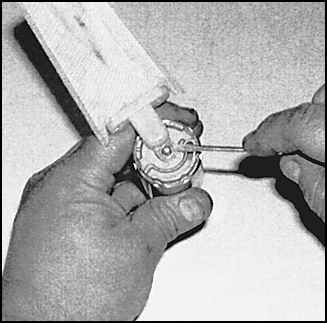

9. Сожмите фиксатор шланга насоса и снимите фиксатор.
10. Освободите нижнюю часть насоса и отсоедините насос от шланга.

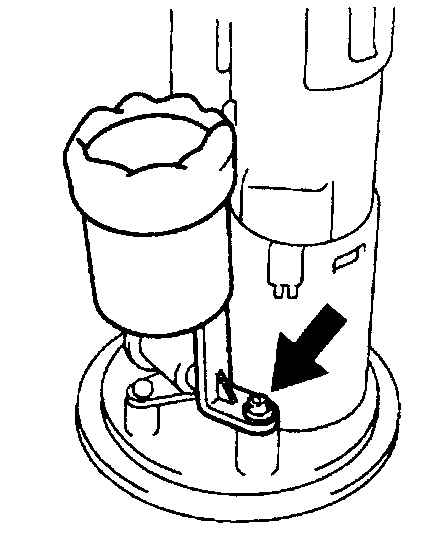

11. Чтобы снять насос типа В, выкрутите винт (указан стрелкой) топливного фильтра и снимите фильтр.

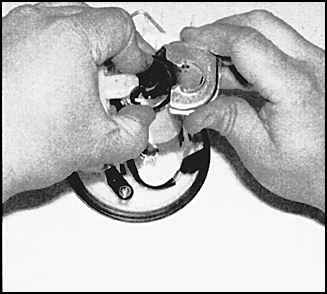

12. По очереди подденьте защелки на фланце насоса.
13. Подденте защелки и снимите нижний кронштейн насоса.
14. Снимите фиксатор и отсоедините фильтр от насоса. При необходимости замените фильтр.

Установка

Установка проводится в обратном порядке снятия.
