6.5. Топливные трубки и соединения трубок

Ремонт и замена

Перед началом работ, обязательно спустите давление в топливной системе.

Трубки подачи и возврата топлива пролегают от топливного бака в отделение двигателя и крепятся зажимами к нижней части кузова. Проверьте трубки на наличие повреждений.

СТАЛЬНЫЕ ТРУБКИ

Для замены трубок топливной системы используйте только стальные трубки.

Если вы ослабляете соединения трубок, соблюдайте следующие правила:

      – старайтесь не погнуть и не передавить трубки;
      – заменяйте уплотнительные кольца трубок.

ГИБКИЕ ШЛАНГИ

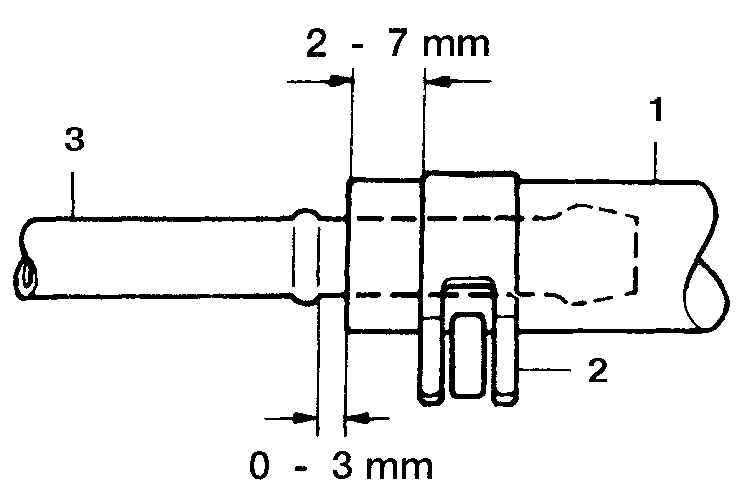

Соединение шланга и металлической трубки

1. Шланг

2. Зажим

3. Трубка

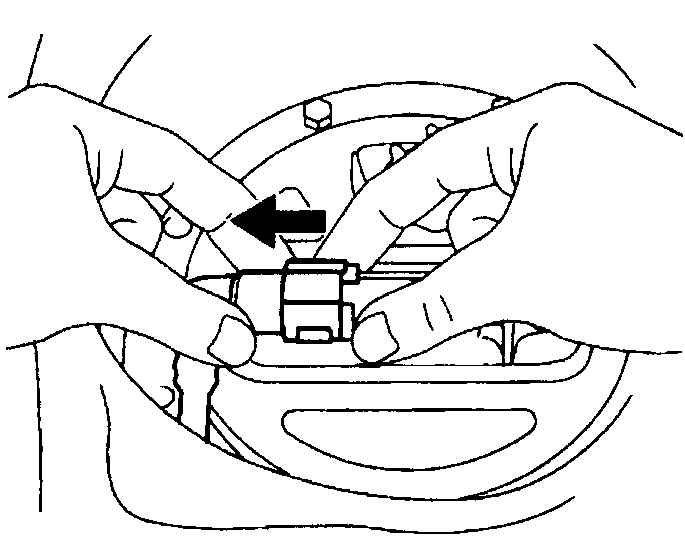

Быстроразъемное соединение


Предупреждение

Гибкие шланги не должны находиться близко к элементам выпускной системы.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Спустите давление в системе.
2. Снимите зажимы, крепящие трубки к кузову.
3. В тех местах, где резиновые шланги соединяются с металлическими трубками, обычно используются пружинные зажимы. Для того, чтобы снять такой зажим, его необходимо сжать плоскогубцами и сдвинуть вверх. Иногда в соединениях используются быстроразъемные зажимы.

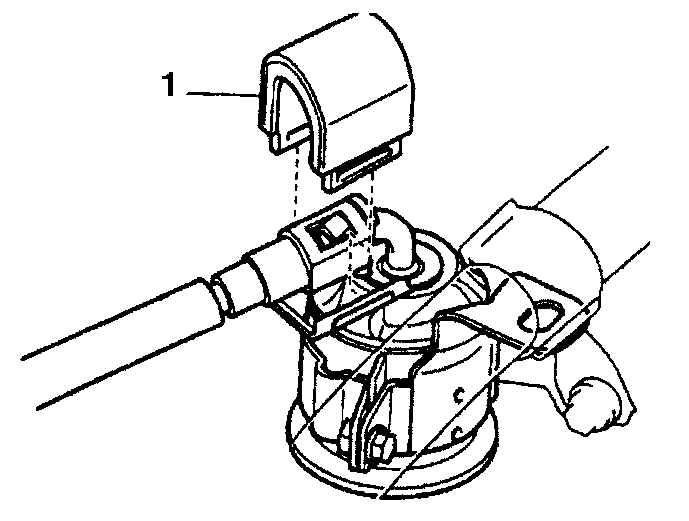

4. Снимите зажим топливного шланга 1.

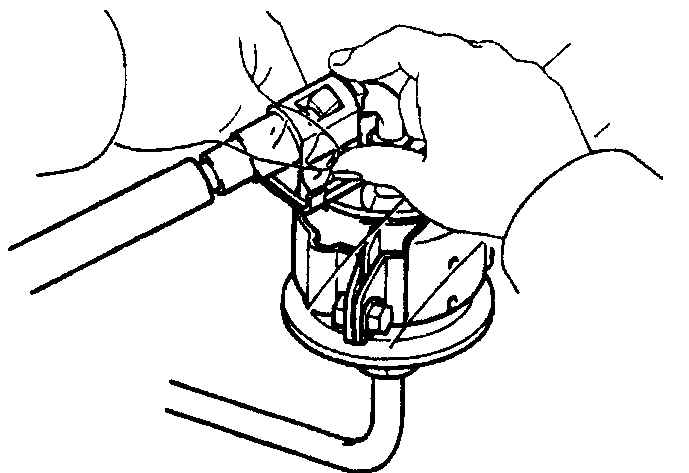

5. Нажмите на ушко и отсоедините шланг.
6. Установка проводится в обратном порядке снятия.
