2.1.1.8. Коленчатый вал

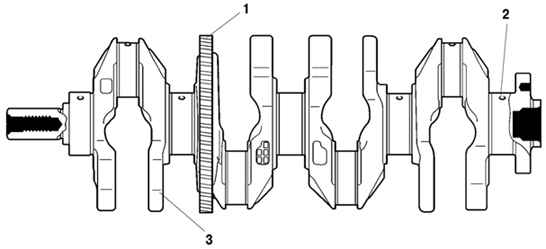

Рис. 2.10. Коленчатый вал: 1 – шестерня привода балансировочного вала; 2 – масляный канал; 3 – противовес

Коленчатый вал (см. рис. 2.10) имеет 5 шеек и 8 противовесов. Подшипники коленчатого вала уменьшены по ширине для снижения трения. Увеличение точности изготовления и снижения шероховатости поверхности шеек вала позволили уменьшить трение. Шестерня привода балансировочного вала установлена на коленчатый вал. Коленчатый вал – стальной кованый.
