2.2.8.1. Установка балансирных валов

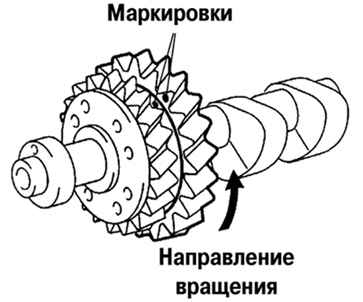

Правильная положение ведомой шестерни
Рис. 2.132. Правильная положение ведомой шестерни


Поверните ведомую шестерню №1 балансирного вала №1 в направлении вращения до ограничителя, убедившись, что метки на шестернях №1 и №2 совмещены (рис. 2.132).

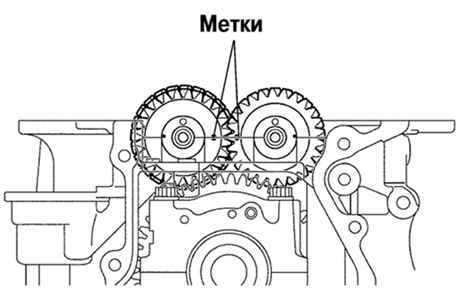

Совмещение меток на балансирных валах
Рис. 2.133. Совмещение меток на балансирных валах


Совместите метки на балансирных валах №1 и №2, как показано на рисунке 2.133.

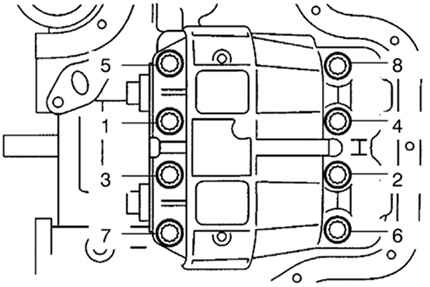

Порядок затягивания болтов крепления крышки балансирного механизма
Рис. 2.134. Порядок затягивания болтов крепления крышки балансирного механизма


Поместите балансирные валы в картер. Нанесите немного моторного масла на резьбу и под головки болтов крепления крышки балансирного механизма. Равномерно, за несколько проходов, в показанной на рисунке 2.134 последовательности заверните 8 болтов крепления моментом затяжки 22 Н·м.
Промаркируйте краской болты. Доверните болты на 90° в указанной выше последовательности. Убедитесь, что метки на болтах теперь расположены под 90° по отношению к первоначальному положению.
