2.2.8.11. Установка крышки цепи привода механизма газораспределения

Удаляя старый герметик, старайтесь не повредить контактные поверхности крышки цепи привода ГРМ, насоса охлаждающей жидкости, головки блока цилиндров и блока цилиндров. Используя лезвие и скребок, удалите старый герметик с контактных поверхностей и из углублений под герметик. Хорошо очистите все компоненты перед установкой. Используя безосадочный растворитель, очистите поверхности перед нанесением герметика.

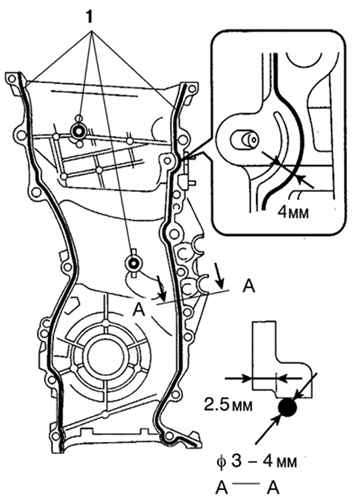

Места нанесения герметика на крышку цепи привода
Рис. 2.160. Места нанесения герметика на крышку цепи привода: 1 – герметик


Нанесите герметик на крышку цепи привода ГРМ, как показано на рисунке 2.160 (толщина слоя 3–4 мм).

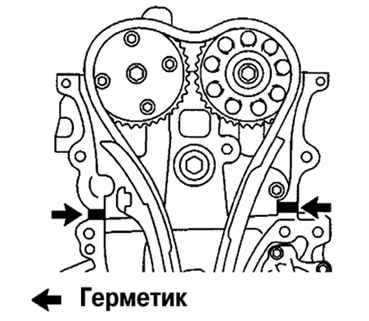

Места нанесения герметика
Рис. 2.161. Места нанесения герметика


Не наносите избыточное количество герметика на контактные поверхности. Детали должны быть собраны в течение времени, указанного в инструкции по использованию герметика. В противном случае вновь снимите герметик и уложите новый. Нанесите герметик в места, показанные на рисунке 2.161 (толщина слоя 2 мм).

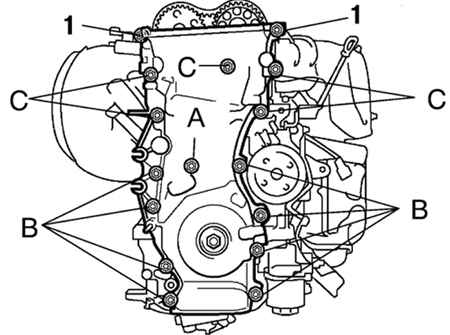

Местоположения болтов и гаек крепления крышки цепи привода механизма газораспределения
Рис. 2.162. Местоположения болтов и гаек крепления крышки цепи привода механизма газораспределения: 1 – гайки


Установите крышку цепи привода ГРМ. Равномерно, за несколько проходов, заверните четырнадцать болтов и две гайки (рис. 2.162).
Моменты затяжки:
болт «А».....(длина 30 мм. головка на 10мм) – 9 Н·м;
болт «В».....(длина 30 мм, головка на 12 мм) – 21 Н·м;
болт «С».....(длина 40 мм, головка на 14 мм) – 43 Н·м;
гайки – 9 Н·м.
