2.2.8.6. Установка масляного насоса

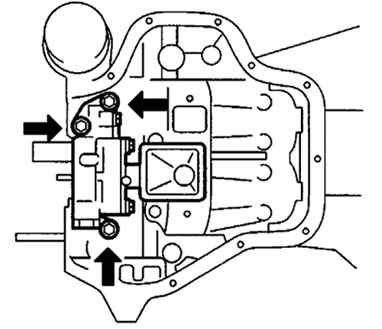

Болты крепления масляного насоса
Рис. 2.148. Болты крепления масляного насоса


Установите масляный насос с новой прокладкой и затяните болты моментом затяжки 19 Н·м (рис. 2.148).
