2.2.8.7. Установка звездочки и цепи привода масляного насоса

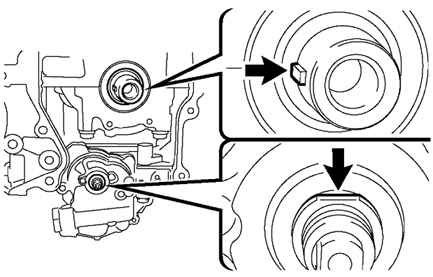

Установка вала привода масляного насоса
Рис. 2.149. Установка вала привода масляного насоса


Для установки цепи привода масляного насоса и звездочки установите коленчатый вал шпонкой влево, а вал масляного насоса – вырезом вверх, как показано на рисунке (рис. 2.149).

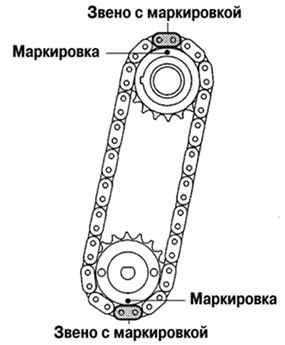

Правильная установка цепи на звездочки
Рис. 2.150. Правильная установка цепи на звездочки


Установите цепь на звездочки, совместив звенья с цветными метками и метки на звездочках (рис. 2.150).

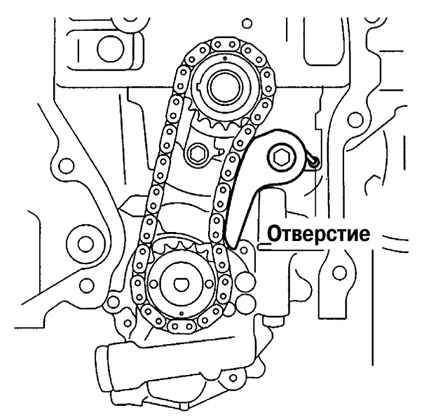

Установка натяжителя цепи привода масляного насоса
Рис. 2.151. Установка натяжителя цепи привода масляного насоса


Установите звездочки на валы и временно затяните гайку крепления. Установите натяжитель цепи привода масляного насоса, вставив пружину натяжителя в отверстие (рис. 2.151).
Затяните гайку крепления натяжителя моментом затяжки 12 Н·м.

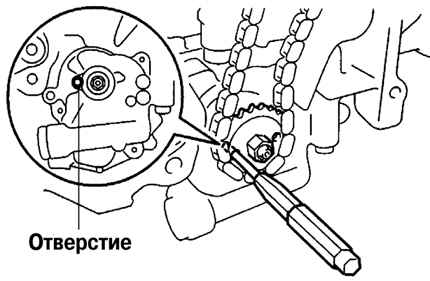

Совмещение отверстия вала привода масляного насоса с пазом насоса
Рис. 2.152. Совмещение отверстия вала привода масляного насоса с пазом насоса


Совместите отверстие вала привода масляного насоса с пазом насоса, как показано на рисунке 2.152.
Вставьте штифт диаметром 4 мм в отверстие вала и, зафиксировав его, заверните гайку моментом затяжки 30 Н·м.

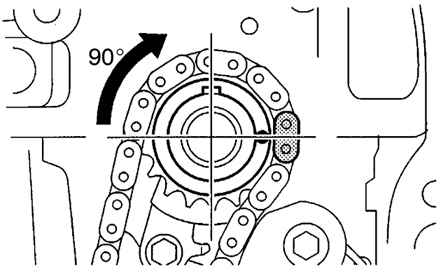

Правильная ориентация шпонки вала привода масляного насоса
Рис. 2.153. Правильная ориентация шпонки вала привода масляного насоса


Проверните коленчатый вал на 90° по часовой стрелке, сориентировав шпонку вала вертикально вверх (рис. 2.153).
Установите звездочку коленчатого вала.
