2.2.8.4. Установка звездочки VVT-i

Установите звездочку VVT-i.

Правильное положение звездочки VVT-i

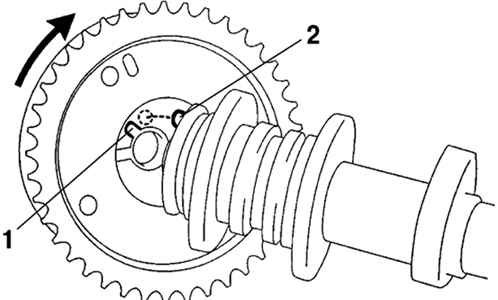

Рис. 2.145. Правильное положение звездочки VVT-i : 1 – паз; 2 – штифт


Удерживайте звездочку в таком положении, чтобы паз в ней находился немного левее установочного штифта распределительного вала (при взгляде со стороны вала) (рис. 2.145).
Установите звездочку на распределительный вал. Слегка нажмите на звездочку и поверните ее против часовой стрелки. Убедитесь, что нет видимого зазора между звездочкой и торцом распределительного вала.

ПРИМЕЧАНИЕ
Не вращайте звездочку по часовой стрелке.


Затягивание болта крепления звездочки VVT-i

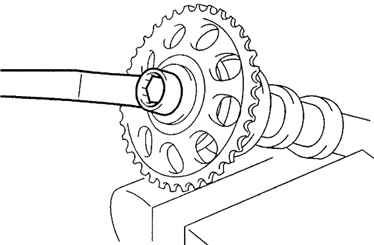

Рис. 2.146. Затягивание болта крепления звездочки VVT-i


Удерживая вал ключом, затяните болт крепления моментом затяжки 54 Н·м (рис. 2.146).
Убедитесь, что привод VVT перемещается по часовой стрелке и фиксируется стопорным штифтом в правильном положении. Временно заверните болт крепления. Удерживая вал ключом, затяните болт крепления.
