3.3.14.4. Снятие переднего уплотнительного кольца и переднего сальника корпуса масляного насоса

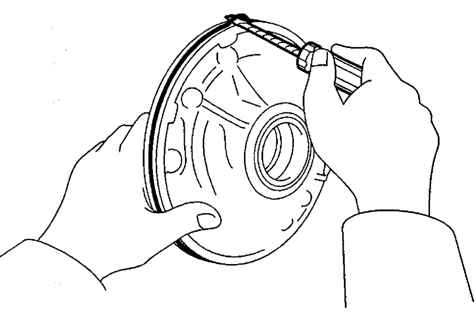

Рис. 3.116. Снятие уплотнительного кольца корпуса масляного насоса

Используя отвертку, снимите уплотнительное кольцо корпуса масляного насоса (рис. 3.116).

ПРИМЕЧАНИЕ

Перед использованием обмотайте рабочую часть отвертки изолентой.

Закрепите масляный насос в тисках с губками из мягкого материала.

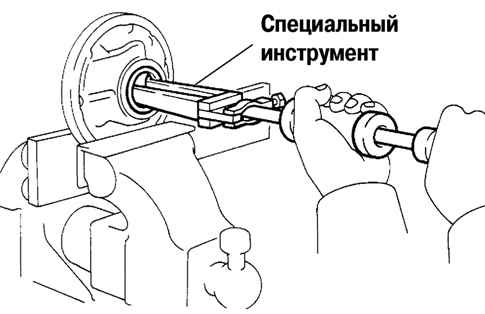

Рис. 3.117. Извлечение сальника из корпуса масляного насоса

Используя специальное приспособление 09308-00010, извлеките сальник из корпуса масляного насоса (рис. 3.117).
