3.3.14.5. Проверка масляного насоса

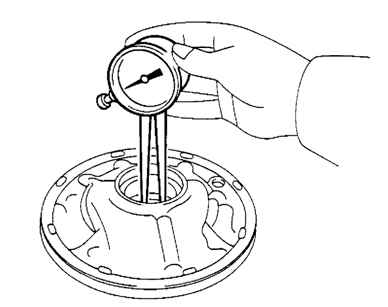

Рис. 3.118. Измерение внутреннего диаметра втулки корпуса масляного насоса

Используя индикатор часового типа, измерьте внутренний диаметр втулки корпуса масляного насоса (рис. 3.118).

Стандартный внутренний диаметр:

38,113–38,138 мм.

Максимальный внутренний диаметр: 38,188 мм.

Если внутренний диаметр больше максимума, замените корпус масляного насоса.

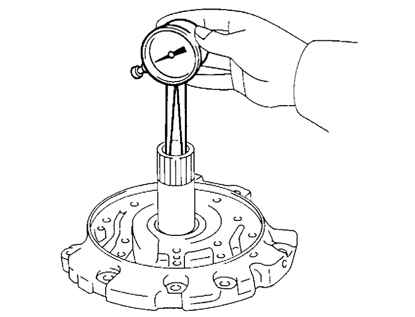

Рис. 3.119. Измерение внутреннего диаметра втулок вала статора

Используя индикатор часового типа, измерьте внутренний диаметр втулок вала статора (рис. 3.119).

Стандартный внутренний диаметр: 21,500–21,526 мм

Максимальный внутренний диаметр: 21,57 мм

Если диаметр больше чем максимума, замените вал статора.
