6.2.1. Удаление воздуха из тормозного контура

ПРИМЕЧАНИЕ
Следует прокачать тормозную систему после ремонтных работ или при подозрении на наличие воздуха в тормозных магистралях.

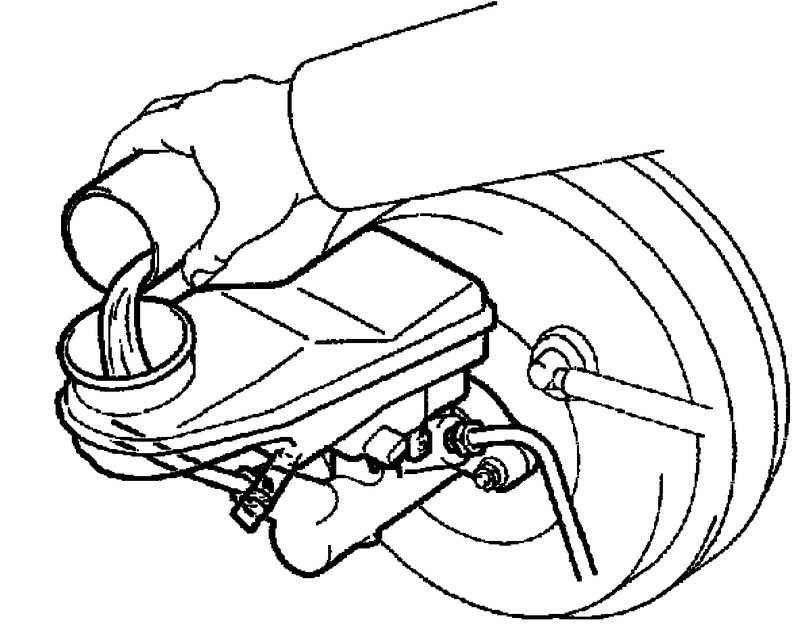

Заправка расширительного бачка тормозной жидкостью
Рис. 6.6. Заправка расширительного бачка тормозной жидкостью


Залейте в расширительный бачок тормозную жидкость (рис. 6.6).
Тормозная жидкость: SAE J1704 или FMVSS №116DOT4

Удаление воздуха из главного тормозного цилиндра
На моделях, не оборудованных системой курсовой устойчивости (VSC) с помощью специального инструмента SST отсоедините трубки тормозной системы от главного тормозного цилиндра.

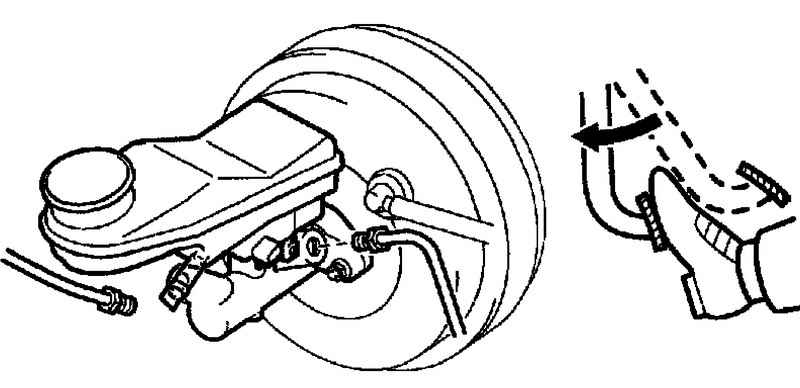

Удаление воздуха из тормозного контура
Рис. 6.7. Удаление воздуха из тормозного контура



ПРИМЕЧАНИЕ
Удалите воздух из главного тормозного цилиндра, если он разбирался или в бачке не было жидкости (рис. 6.7).

На моделях оборудованных системой курсовой устойчивости (VSC) с помощью специального инструмента SST отсоединить трубки тормозной системы от главного тормозного цилиндра.
Медленно нажмите и удерживайте педаль тормоза.

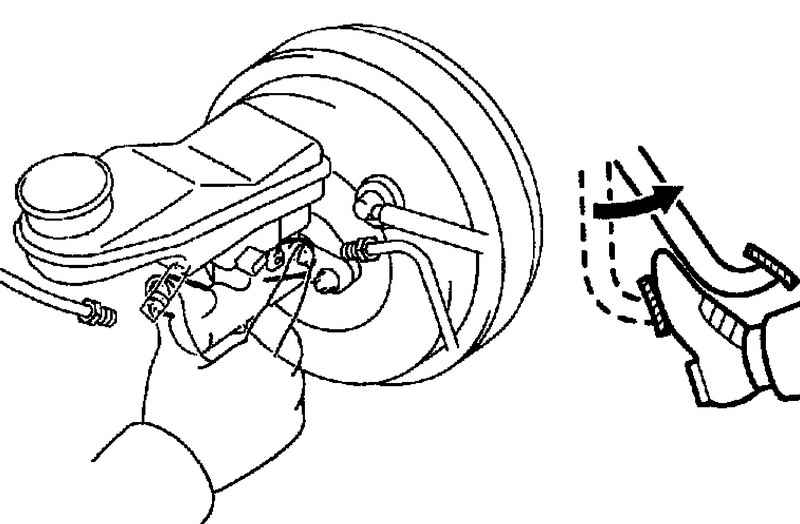

Блокировка отверстий тормозного цилиндра
Рис. 6.8. Блокировка отверстий тормозного цилиндра


Закройие отверстия главного тормозного цилиндра пальцами и отпустите педаль тормоза (рис. 6.8).
Повторите операции по удалению воздуха 3 или 4 раза.

Удаление воздуха из трубок тормозной системы
Подсоедините виниловую трубку к штуцеру для удаления воздуха.

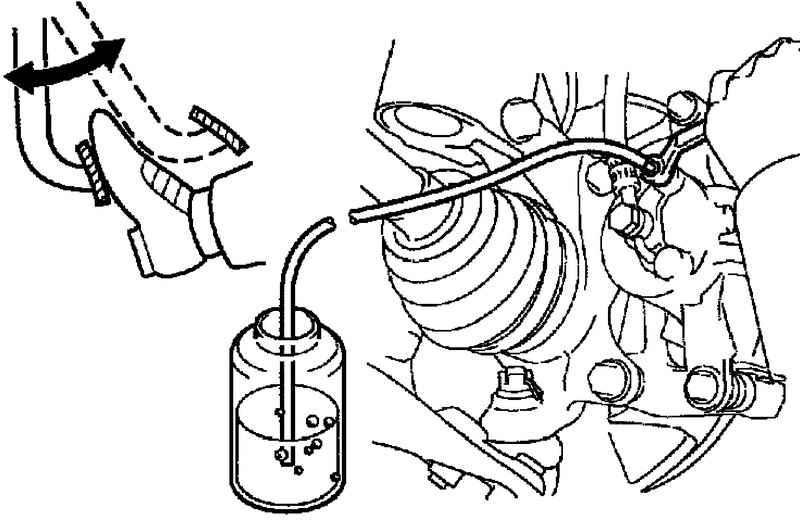

Удаление воздуха из трубок тормозной системы
Рис. 6.9. Удаление воздуха из трубок тормозной системы


Нажмите на педаль тормоза несколько раз, затем ослабьте штуцер при нажатой педали тормоза (рис. 6.9).
Как только тормозная жидкость прекратит вытекать, затяните штуцер и отпустите педаль тормоза.
Повторяйте операции, описанные выше, до полного удаления воздуха.
Затяните штуцер для удаления воздуха.
Момент затяжки: 10 Н·м.
Повторить описанную последовательность действий и удалите воздух из тормозных трубок других колес.

Проверка уровня тормозной жидкости в бачке гидропривода
Проверьте уровень жидкости в бачке гидропривода, при необходимости долейте тормозную жидкость.
