6.2.9. Замена троса привода стояночного тормоза №1 в сборе

Снимите верхнюю панель консоли.
Снимите заднюю торцевую панель консоли.
Снимите вещевой ящик на консоли.
Снимите рычаг стояночного тормоза.

Снятие троса привода стояночного тормоза №1 в сборе
Отсоедините трос привода стояночного тормоза №1 от тросов привода стояночного тормоза №2 и №3.

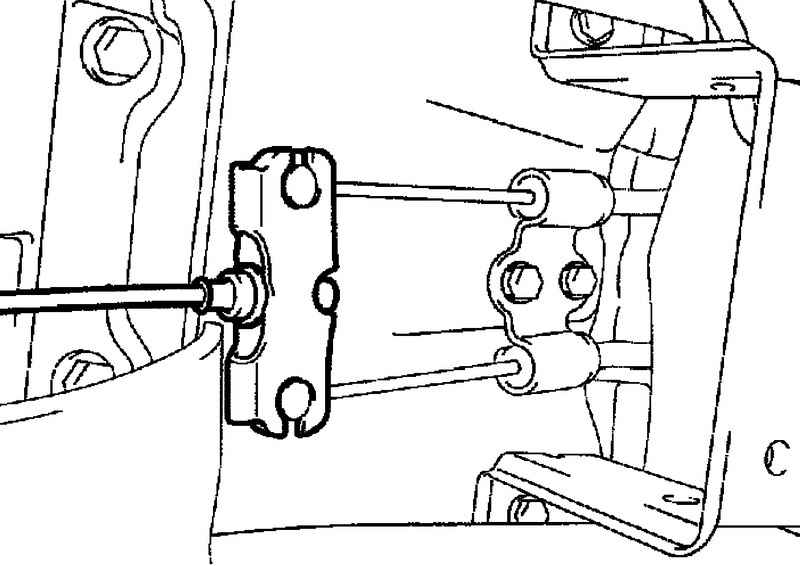

Уравнитель троса стояночного тормоза
Рис. 6.24. Уравнитель троса стояночного тормоза


Снимите уравнитель троса стояночного тормоза (рис. 6.24).

Установка троса привода стояночного тормоза в сборе №1
Установите уравнитель на трос привода стояночного тормоза №1.
Подсоедините трос привода стояночного тормоза №1 к тросам привода стояночного тормоза №2 и №3.
Снимите заднее колесо.
Отрегулируйте зазор колодок стояночного тормоза.
Установите заднее колесо.
Момент затяжки: 103 Н·м.
Проверьте ход рычага стояночного тормоза.
Отрегулируйте ход рычага стояночного тормоза.
