6.2.8. Замена рычага стояночного тормоза

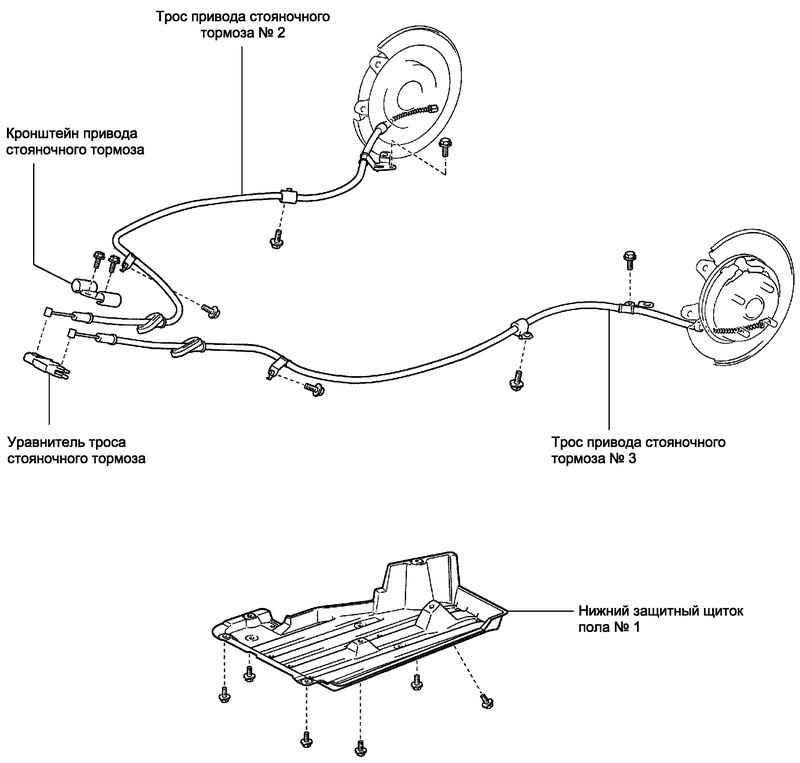

Компоненты стояночного тормоза
Рис. 6.19. Компоненты стояночного тормоза



Снятие верхней панели консоли

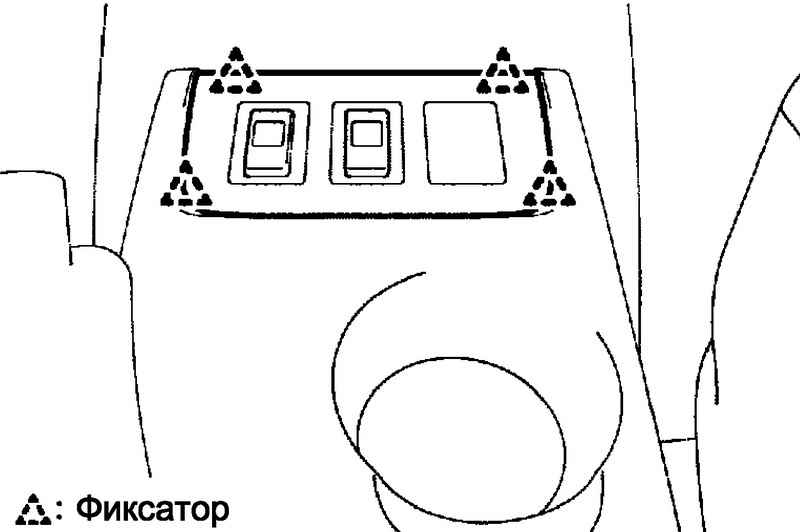

Фиксаторы верхней панели консоли
Рис. 6.20. Фиксаторы верхней панели консоли


С помощью отвертки освободите 4 фиксатора и снимите верхнюю панель консоли (рис. 6.20).

ПРИМЕЧАНИЕ
Перед началом работы обернуть лезвие отвертки изолентой.

Снимите заднюю торцевую панель консоли.
Снятие вещевого ящика на консоли
Снимите крышку.

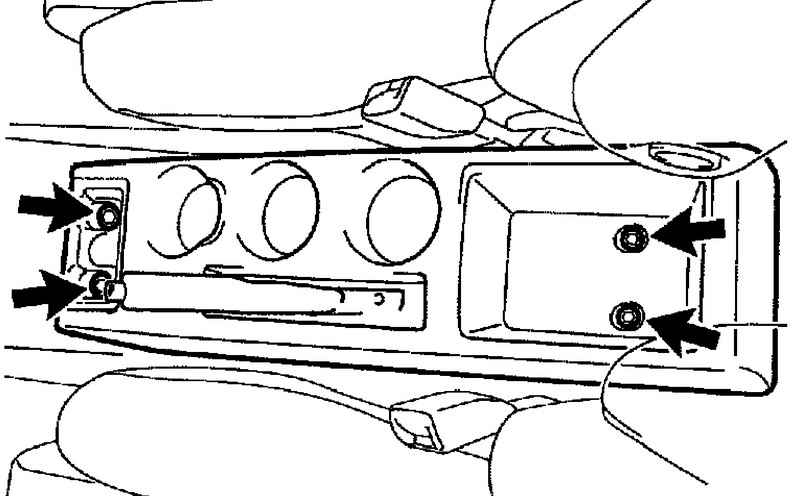

Болты крепления вещевого ящика
Рис. 6.21. Болты крепления вещевого ящика


Выверните 4 болта и снимите вещевой ящик (рис. 6.21).

Снятие рычага стояночного тормоза
Отверните контргайку и регулировочную гайку.

Болты крепления рычага стояночного тормоза

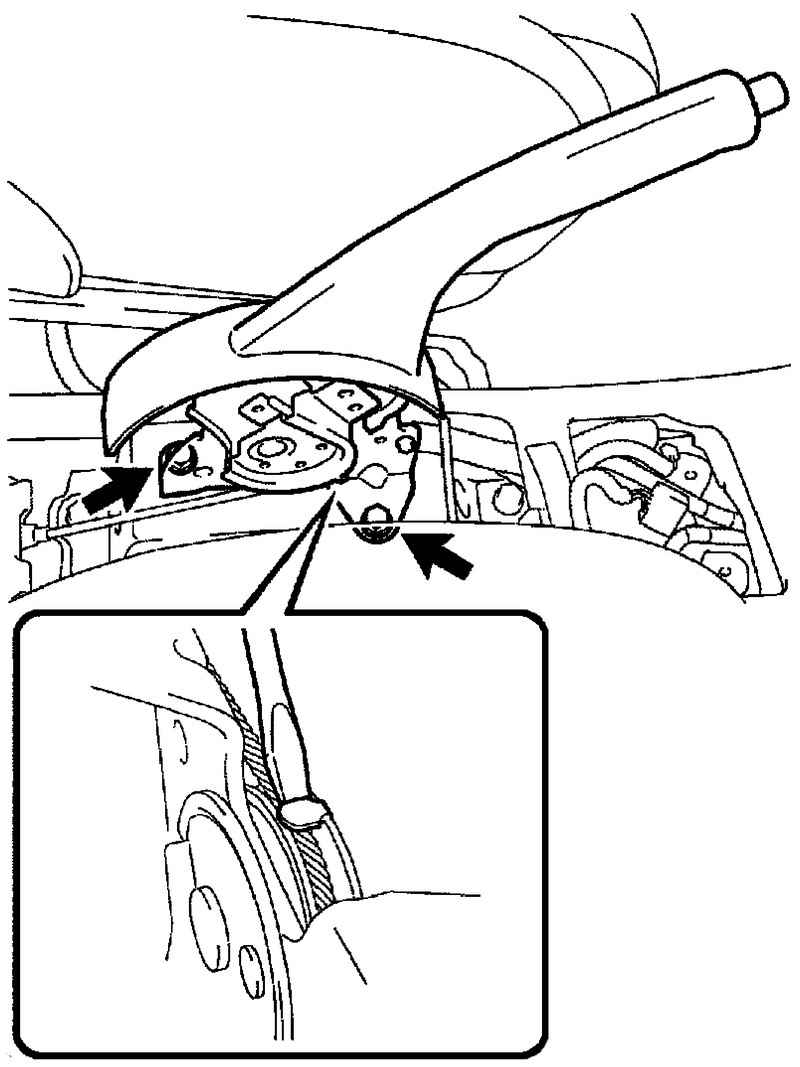

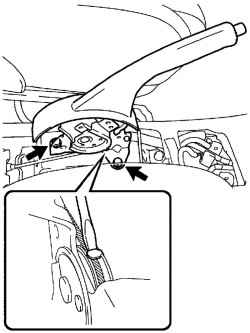

Рис. 6.22. Болты крепления рычага стояночного тормоза


Выверните 2 болта и снимите рычаг стояночного тормоза (рис. 6.22).
Поднимите фиксатор.
Отсоедините трос привода стояночного тормоза №1 от рычага.
Выверните винт и снимите датчик включения стояночного тормоза в сборе.

Установка рычага стояночного тормоза
Установите датчик включения стояночного тормоза в сборе и закрепите винтом.
Подсоедините трос привода стояночного тормоза №1 к рычагу.

Закрепление фиксатора

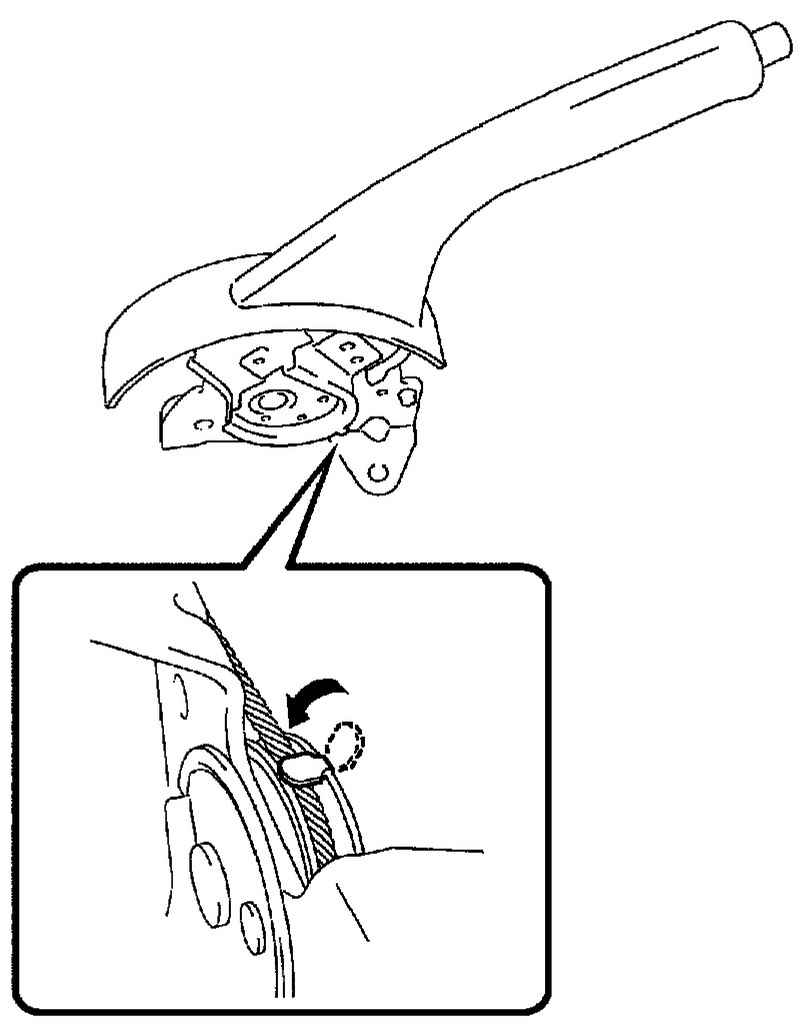

Рис. 6.23. Закрепление фиксатора


Полностью прижмите фиксатор, как показано на рисунке (рис. 6.23).
Наживите регулировочную гайку и контргайку.
Установите и закрепите рычаг стояночного тормоза 2 болтами.
Момент затяжки: 14,5 Н·м.
Снимите заднее колесо.
Отрегулируйте зазор колодок стояночного тормоза.
Установите заднее колесо.
Момент затяжки: 103 Н·м.
Проверьте ход рычага стояночного тормоза.
Отрегулируйте ход рычага стояночного тормоза.
