6.2.2. Регулировка педали тормоза

Проверка и регулировка высоты положения педали тормоза

Высота положения педали тормоза

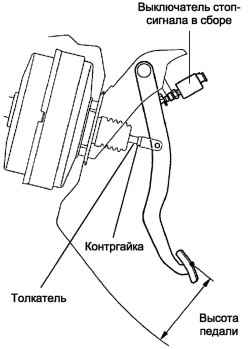

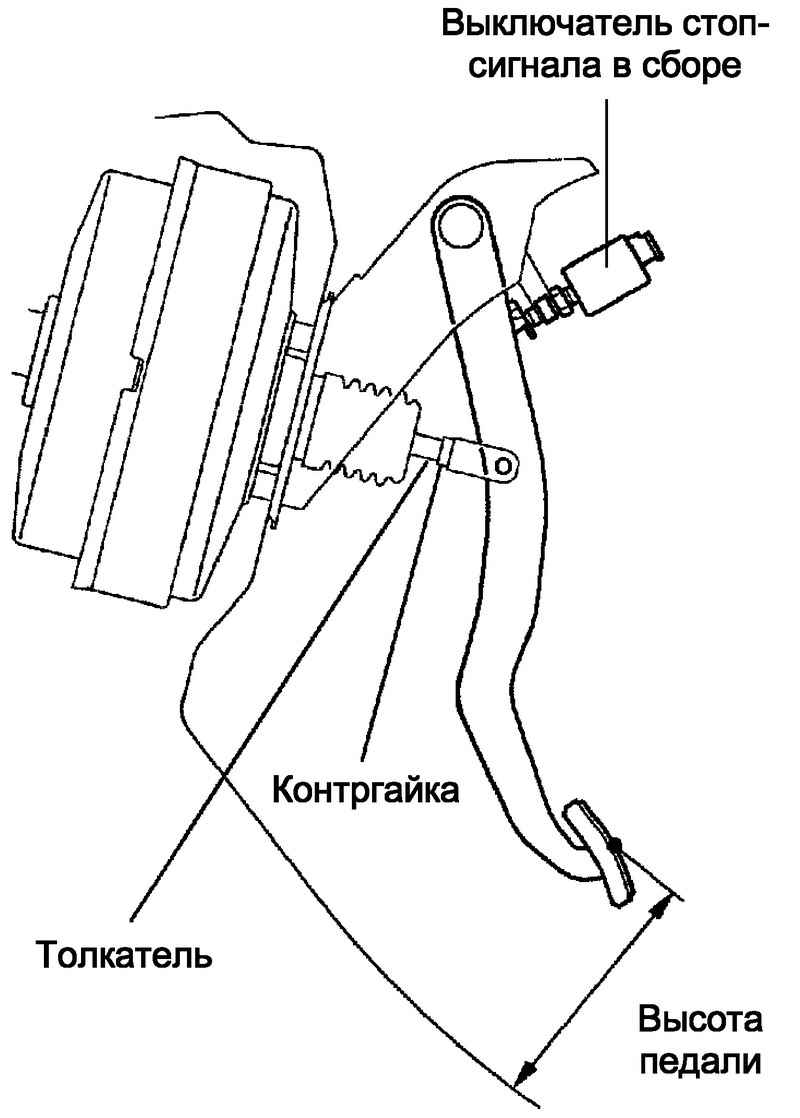

Рис. 6.10. Высота положения педали тормоза


Проверьте высоту положения педали тормоза (рис. 6.10).
Высота педали тормоза от перегородки мотоотсека:
– для левостороннего рулевого управления: МКП – 148,1–158,1 мм;
– мультимодальная МКП – 149,9–159,9 мм.
Отрегулируйте высоту положения педали тормоза.
Снимите нижнюю отделочную накладку панели приборов.
Отсоедините разъем от выключателя стоп-сигнала.
Снимите выключатель стоп-сигнала в сборе.
Ослабьте контргайку толкателя.
Отрегулируйте высоту положения педали тормоза, поворачивая толкатель усилителя.
Затяните контргайку толкателя.
Момент затяжки: 22 Н·м.

Схема установки выключателя стоп-сигнала

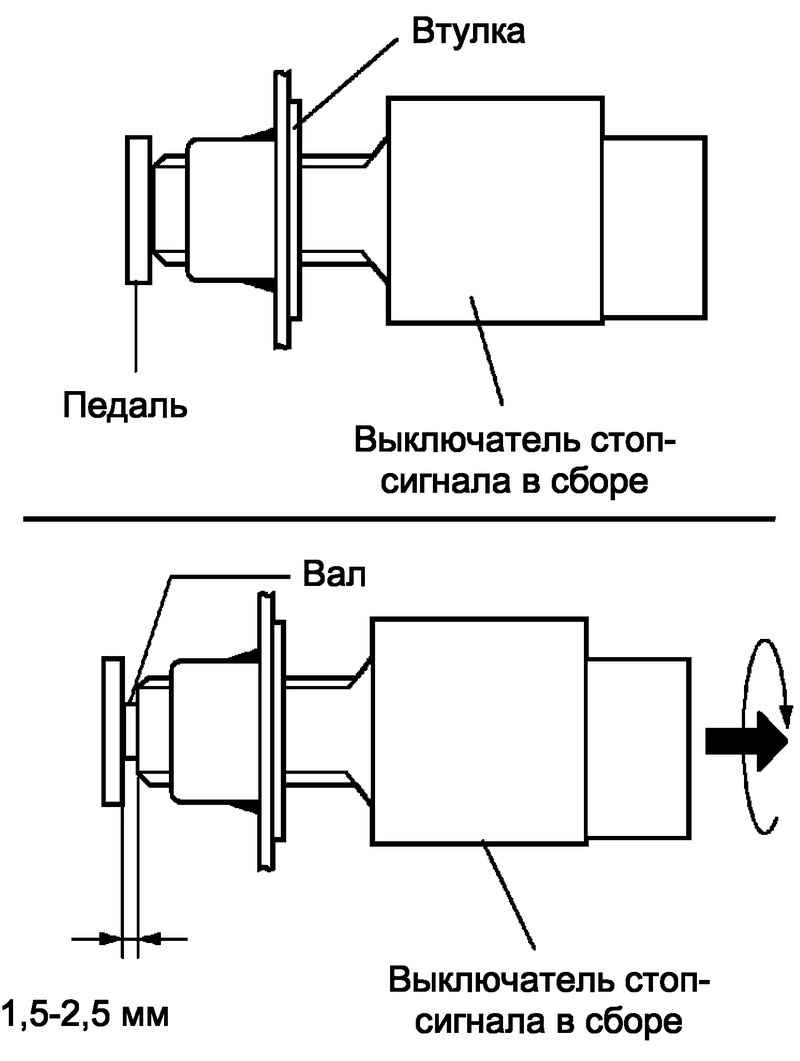

Рис. 6.11. Схема установки выключателя стоп-сигнала


Вставьте выключатель стоп-сигнала во втулку так, чтобы он слегка коснулся педали тормоза (рис. 6.11).

ПРИМЕЧАНИЕ
Не нажимайте на педаль тормоза.

Окончательно установите выключатель стоп-сигнала, повернув его на четверть оборота по часовой стрелке.
Момент затяжки: 1,5 Н·м или менее.
Подсоедините разъем к выключателю стоп-сигнала в сборе.
Проверьте зазор выключателя стоп-сигнала в сборе.
Зазор выключателя стоп-сигнала: 1,5–2,5 мм.

Проверка свободного хода педали тормоза
Заглушите двигатель и несколько раз нажмите на педаль тормоза до полного исчезновения вакуума в усилителе.

Свободный ход педали тормоза

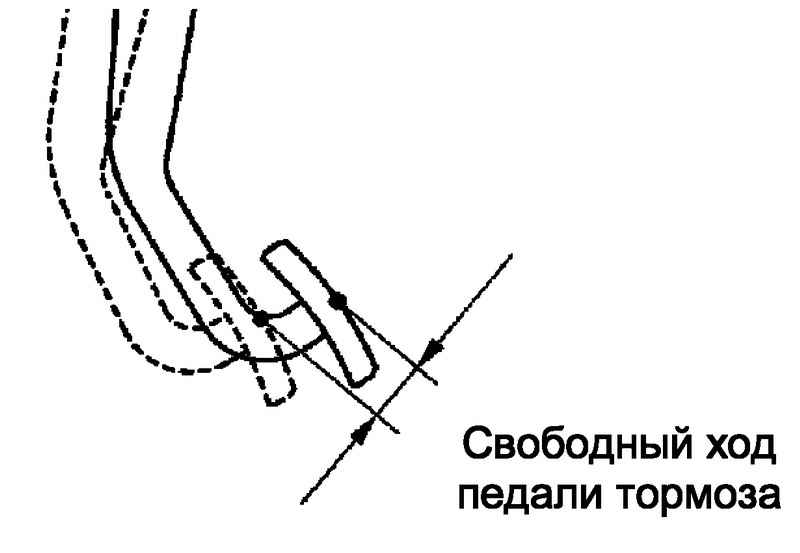

Рис. 6.12. Свободный ход педали тормоза


Осторожно нажмите на педаль тормоза, пока не возникнет сопротивление. Измерьте расстояние, как показано на рисунке 6.12.
Свободный ход педали: 1,0–6,0 мм.
В случае отклонения свободного хода от допустимых значений, перейдите к следующему пункту.
Проверьте зазор выключателя стоп-сигнала.
Зазор выключателя стоп-сигнала: 1,5–2,5 мм.
Если зазор соответствует номинальному значению, неисправность следует искать в тормозной системе.
В случае отклонения от допустимых значений отрегулируйте зазор выключателя стоп-сигнала.

Проверка остаточного хода педали тормоза
Выключите стояночный тормоз.

Остаточный ход педали тормоза

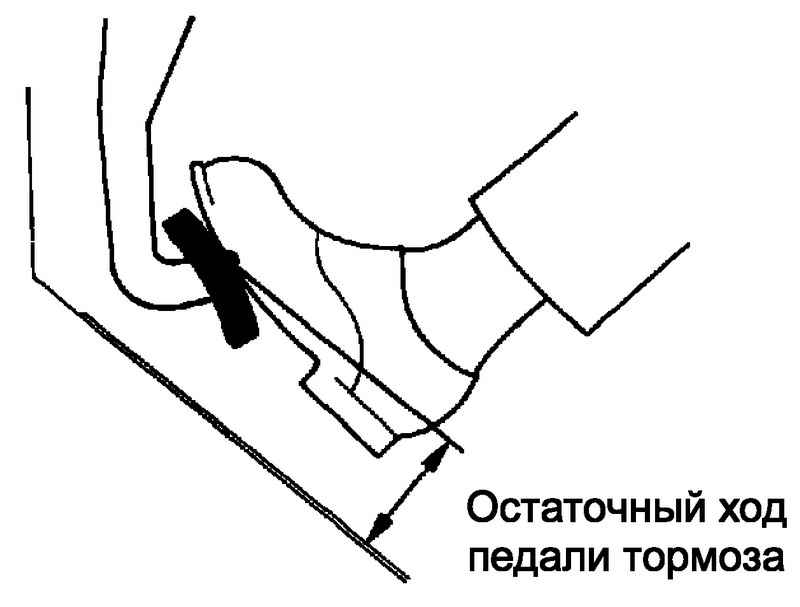

Рис. 6.13. Остаточный ход педали тормоза


При работающем двигателе нажмите на педаль тормоза и измерьте остаточный ход педали, как показано на рисунке 6.13.
Остаточный ход педали тормоза от перегородки мотоотсека при нажатии силой 490 Н: более 50 мм.
В случае отклонения остаточного хода от допустимых значений неисправность следует искать в тормозной системе.
