14.19. Проверка исправности функционирования и восстановительный ремонт обогревателя заднего стекла

См. предупреждения в начале Раздела Проверка исправности функционирования и замена прерывателя указателей поворотов/аварийной сигнализации и выключателя последней.


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Рабочий элемент обогревателя заднего стекла представляет собой горизонтальную решетку из токопроводящих нитей, наклеенных на внутреннюю поверхность стекла. Активация обогревателя производится при помощи выключателя, расположенного на панели приборов автомобиля. Проверьте исправность функционирования выключателя (см. Раздел Проверка исправности функционирования и замена выключателя обогрева заднего стекла).
2. Мелкие обрывы токопроводящих нитей решетки рабочего элемента нагревателя могут быть устранены без демонтажа заднего стекла.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите зажигание и обогреватель заднего стекла. Прижмите положительный щуп вольтметра к положительной клемме решетки нагревательного элемента, отрицательный щуп прижмите к клемме заземления. Прибор должен зарегистрировать напряжение батареи, в противном случае проверьте состояние предохранителя, выключателя и соединительной электропроводки. Если напряжение в норме, однако, часть нагревателя не работает. Переходите к следующему этапу проверки.

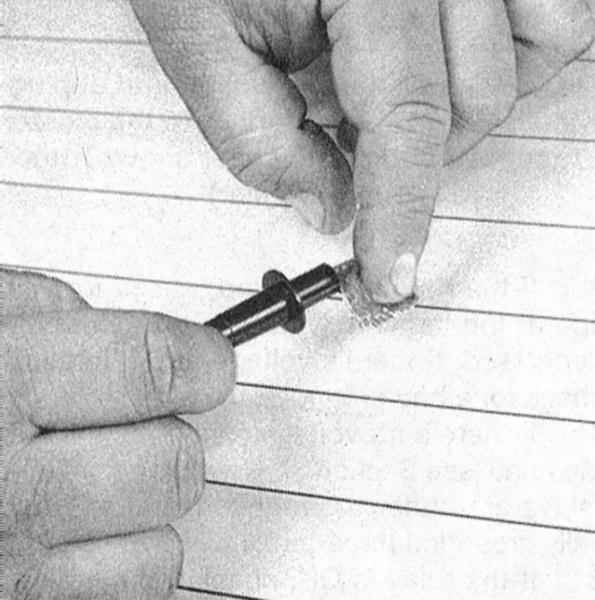

2. Для того чтобы измерять напряжение в ходе описываемых ниже проверок обмотайте положительный щуп вольтметра металлической фольгой, которую легко будет пальцем прижимать непосредственно к токопроводной нити решетки нагревательного элемента (обратитесь к сопроводительной иллюстрации). Отрицательный щуп измерителя подсоедините к клемме заземления решетки.
3. Измерьте напряжение в центральной части каждой из нитей решетки. Показание в 5 – 6 В свидетельствует об исправности состояния нити. Нулевое показание говорит о наличии обрыва между центром нити и положительной стороной элемента. Завышение показания вдвое (10 – 12 В) происходит при наличии обрыва между центром нити и отрицательной стороной элемента. Поочередно проверьте каждую из нитей решетки.
4. При отсутствии обрывов подсоедините отрицательный щуп к массе шасси и повторите проверку, показания не должны измениться, в противном случае имеет место нарушение качества заземления решетки.
5. Для локализации обрыва прижмите отрицательный щуп вольтметра к отрицательной клемме решетки нагревательного элемента. Обернутым фольгой положительным щупом начинайте зондировать токопроводные нити решетки, двигаясь со стороны подачи питания к массе. В точке обрыва показание прибора должно упасть от нескольких вольт до нуля.

Восстановительный ремонт

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Восстановление целостности токопроводящих нитей производится при помощи специальной двухкомпонентной электропроводной пасты типа Dupont № 4817.
2. Прежде чем приступать к восстановительному ремонту решетки рабочего элемента выключите обогреватель и дайте элементу остыть в течение нескольких минут.
3. Легонько зачистите поврежденный участок нити войлоком, затем тщательно протрите его спиртом.
4. Наклейте две полоски скотча вдоль подлежащего восстановлению участка нити.
5. Тщательно замешайте эпоксидную пасту с отвердителем (следуйте прилагаемым в наборе инструкциям).

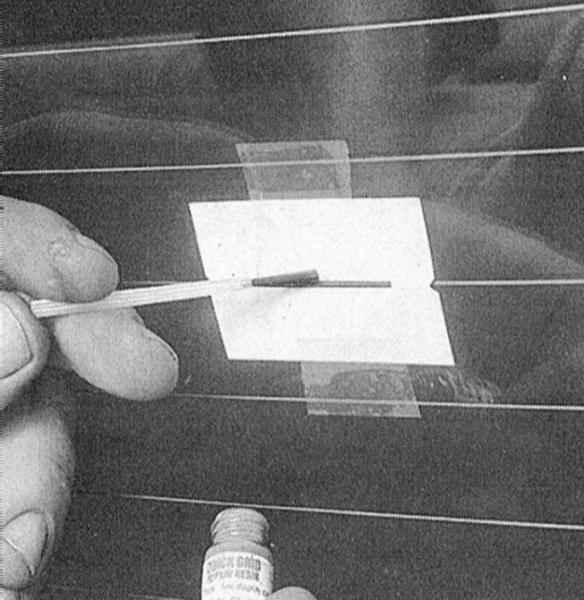

6. Нанесите полученный состав на поврежденный участок (с перехлестом примерно в 20 мм на края неповрежденной нити) (обратитесь к сопроводительной иллюстрации).
7. Окончательная полимеризация компаунда происходит через 24 часа, по истечении которых со стекла могут быть сняты защитные полоски скотча.
