14.7. Проверка исправности функционирования и замена прерывателя указателей поворотов / аварийной сигнализации и выключателя последней

Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Раздел Подушки безопасности - общая информация). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.


Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Проверка

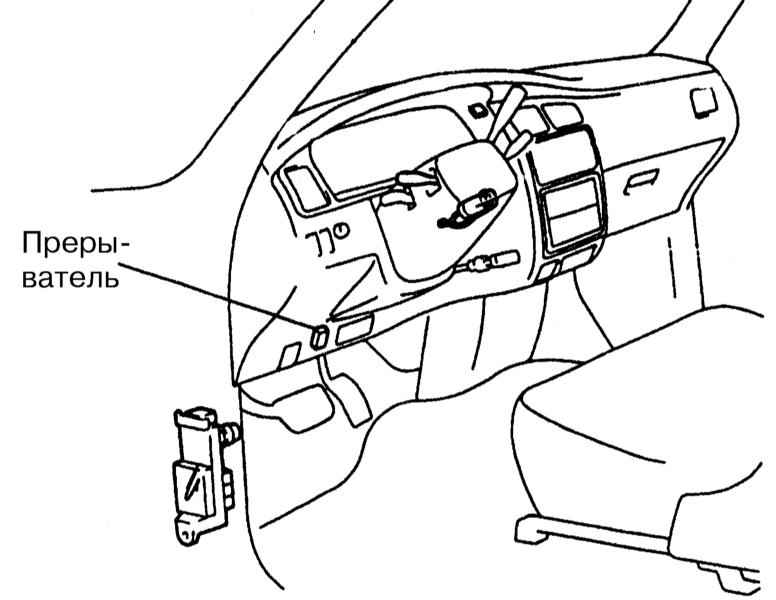

Местоположение прерывателя указателей поворотов/аварийной сигнализации

Прерыватель указателей поворотов/аварийной сигнализации закреплен под левой нижней секцией отделки панели приборов (обратитесь к иллюстрации выше).

Исправность функционирования прерывателя подтверждается отчетливо слышимым ритмичным щелканьем. При отказе одного из указателей частота срабатывания прерывателя удваивается, информируя водителя о необходимости выполнения замены вышедшей из строя лампы/ламп.

 ПОРЯДОК ВЫПОЛНЕНИЯ

Одновременный отказ обоих указателей с высокой степенью вероятности свидетельствует о выходе из строя соответствующего предохранителя во внутреннем монтажном блоке. Не исключена также возможность отказа собственно прерывателя, либо подрулевого переключателя. Проверьте состояние контактных соединений электропроводки соответствующей цепи. При выбивании предохранителя проверьте электропроводку на наличие признаков короткого замыкания, сверьтесь со схемами электрических соединений (см. Раздел Схемы электрических соединений - общая информация).

Замена

Прерыватель

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите левую нижнюю секцию отделки панели приборов (см. Главу Кузов) и отсоедините от сборки прерывателя электропроводку и извлеките прерыватель.
2. Проследите, чтобы сменный прерыватель по своему типоразмеру соответствовал вышедшему из строя.
3. Установка производится в обратном порядке.

Выключатель аварийной сигнализации

 ПОРЯДОК ВЫПОЛНЕНИЯ

Поддев, высвободите сборку выключателя из панели приборов, отсоедините от выключателя электропроводку.
