1. Общие сведения

ВАЗ-2110 и его модификации (ВАЗ-2111 и ВАЗ-2112) – пятиместный легковой автомобиль с передним расположением двигателя, приводом на передние колеса и цельнометаллическим сварным кузовом несущей конструкции. Типы кузовов: ВАЗ-2110 – «седан», ВАЗ-2111 – «универсал», ВАЗ-2112 – «хэтчбек».

Автомобили «десятого» семейства оснащаются четырехцилиндровыми четырехтактными восьми- и шестнадцатиклапанными бензиновыми двигателями объемом 1,5 и 1,6 л и мощностью (по ГОСТ 14846–81 нетто) от 52,0 до 66,7 кВт. Системы питания – карбюраторная и с распределенным впрыском топлива. Для соответствия современным нормам токсичности отработавших газов Евро-2 и Евро-3 автомобили с впрысковыми двигателями оснащаются каталитическими нейтрализаторами или катколлекторами с датчиками концентрации кислорода. Автомобили с карбюраторными двигателями нейтрализаторов в своем оснащении не имеют.

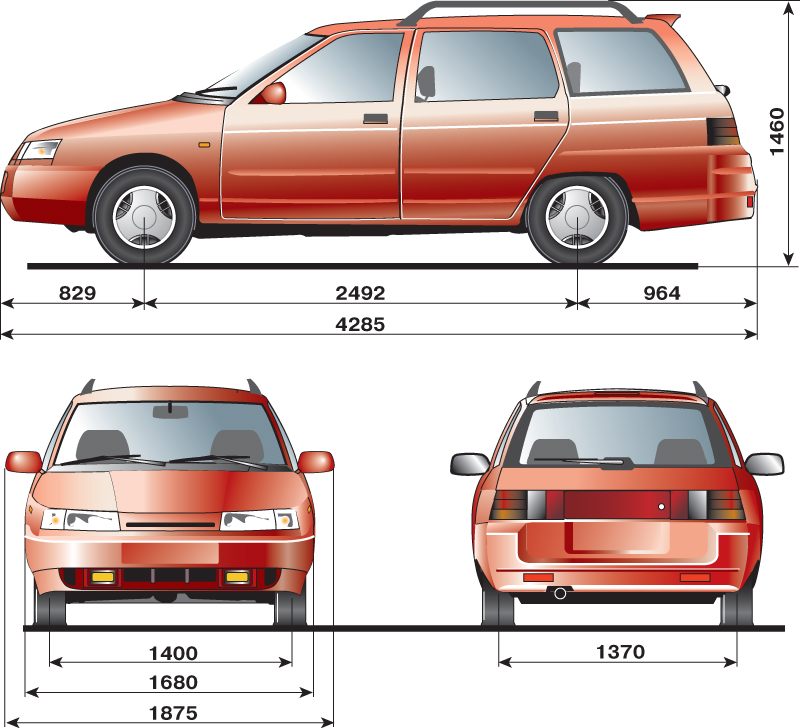

Габаритные размеры автомобилей



* Размер A — 165 мм — до поддона картера; 140 мм — до глушителя; 130 мм — до нейтрализатора (если установлен).

Технические характеристики автомобилей

Показатели

ВАЗ-2110 и его модификации
ВАЗ-2110 и его модификации
ВАЗ-2110 и его модификации

Тип кузова

Cедан
Универсал
Хэтчбек

Количество мест (при сложенных задних сиденьях)

5 (2)
5 (2, 3, 4)
5 (2, 3, 4)

Снаряженная масса, кг

1010 (ВАЗ-2110)
1040 (ВАЗ-2111)
1040 (ВАЗ-2112
1020 (ВАЗ-21102)
1030 (ВАЗ-21111)
1020 (ВАЗ-21122)
1040 (ВАЗ-21103)
1060 (ВАЗ-21113)


Полезная нагрузка, кг

475
500
475
Дорожный просвет для автомобиля с полной нагрузкой (шины 175/70R13), не менее, мм:
  • до поддона двигателя
165
165
165
  • до глушителя
140
140
140
  • до нейтрализатора
130
130
130

Радиус поворота по оси следа внешнего колеса, м

5,2
5,2
5,2
Полная масса буксируемого прицепа, кг:
  • не оборудованного тормозами
400
400
400
  • оборудованного тормозами
800
800
800
Тормозной путь автомобиля при экстренном торможении с разрешенной максимальной массой со скорости 80 км/ч на горизонтальном участке ровного асфальтированного шоссе, не более, м:
  • при использовании рабочей системы
38
38
38
  • при использовании одного из контуров рабочей системы
85
85
85

Трансмиссия

Характеристика

Значение

Сцепление

Однодисковое, сухое, с диафрагменной нажимной пружиной

Привод выключения сцепления

Тросовый, беззазорный

Коробка передач

Механическая, пятиступенчатая, с синхронизаторами на всех передачах переднего хода

Главная передача

Цилиндрическая, конструктивно выполнена в одном блоке с коробкой передач.
Дифференциал – конический, двухсателлитный

Передаточные числа коробки передач:
  • I передача

3,636
  • II передачa

1,950

  • III передачa

1,357

  • IV передачa

0,941

  • V передачa

0,784

  • задний ход

3,5

Передаточное число главной передачи

3,706 или 3,937

Привод ведущих колес

Валами с шарнирами равных угловых скоростей шарикового типа

Ходовая часть

Характеристика

Значение

Передняя подвеска

Независимая, с телескопическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости

Задняя подвеска

С винтовыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами и продольными рычагами, соединенными поперечной балкой

Колеса

Дисковые, стальные или легкосплавные

Размер обода

5J-13H2, 5 1/2 J-13H2, 5 1/2 J-14H2

Шины

Радиальные, низкопрофильные, бескамерные

Размер шин

175/70R13, 175/65R14

Рулевое управление

Характеристика

Значение

Тип

Реечное, с противоугонным устройством, травмобезопасное, с регулируемым наклоном рулевой колонки

Рулевой привод

Две тяги с резинометаллическими шарнирами со стороны рулевого механизма и шаровыми шарнирами со стороны поворотных рычагов

Тормозная система

Характеристика

Значение

Рабочая тормозная система:
  • тормозные механизмы передних колес

Дисковые вентилируемые или невентилируемые с однопоршневой плавающей скобой и автоматической регулировкой зазора между диском и колодками

  • тормозные механизмы задних колес

Барабанные, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном

  • тормозной привод

Гидравлический, двухконтурный с диагональным разделением контуров, вакуумным усилителем и регулятором давления

Стояночный тормоз

Ручной, с тросовым приводом на колодки тормозных механизмов задних колес

Электрооборудование

Характеристика

Значение

Схема электрооборудования

Однопроводная, отрицательный вывод источника питания соединен с "массой" (кузовом и основными агрегатами) автомобиля

Номинальное напряжение

12 В

Аккумуляторная батарея

6СТ-55 А, емкостью 55 А.ч

Генератор

94.3701 или 9402.3701, переменного тока, со встроенным выпрямительным блоком и электронным регулятором напряжения. Ток отдачи – 80 А при 6000 мин –1

Стартер

57.3708 или 5702.3708, с дистанционным управлением и муфтой свободного хода

Основные параметры и характеристики двигателей

Обозначение двигателя

2110

2111

2112

21114

21124

Тип двигателя

Бензиновый, четырехтактный, с искровым зажиганием

Число и расположение цилиндров

Четырехцилиндровый, рядный

Диаметр цилиндра, мм

82,0

Ход поршня, мм

71,0
75,6

Рабочий объем, л

1,499

1,499

1,499

1,596

1,596

Система зажигания

Бесконтактная

Выполнена как часть электронной системы управления двигателем

Система питания

Карбюратор с полуавтоматом пуска

Распределенный впрыск топлива

Количество распределительных валов, шт.

1

1

2

1

2

Количество клапанов на цилиндр, шт.

2

2

4

2

4

Степень сжатия

9,8

9,8

10,5

9,8

10,3

Нормы токсичности отработавших газов

R83

R83/Евро-2

R83/Евро-2/3

Евро-2/3

Евро-2/3

Нейтрализатор

нет

нет/есть

нет/есть

катколлектор

Марка бензина, ГОСТ Р 51105-97

АИ-91

АИ-95, неэтилированный

Номинальная мощность по ГОСТ 14846–81 нетто, кВт

52,0

57,2/54,6

66,7

59,0

65,5

Номинальная частота вращения коленчатого вала, мин –1

5600

5400

5600

5200

5000

Максимальный крутящий момент по ГОСТ 14846–81 нетто, Н•м

103,9

115,7

127,5

120,0

131,0

Частота вращения коленчатого вала, соответствующая максимальному крутящему моменту, мин –1

3400

3000

3700

2700

3700

Минимальная частота вращения коленчатого вала на холостом ходу, мин –1

750+50

800+50

Динамические характеристики автомобилей *

Марка автомобиля

Модель двигателя

Максимальная скорость, км/ч
Время разгона до 100км/ч, с

ВАЗ-2110

ВАЗ-2110

162

15,0

ВАЗ-21102

ВАЗ-2111

167

14,0

ВАЗ-21103

ВАЗ-2112

180

12,5

ВАЗ-21101

ВАЗ-21114

170

13,5

ВАЗ-21104

ВАЗ-21124

185

12,0

ВАЗ-2111

ВАЗ-2111

162

14,0

ВАЗ-21113

ВАЗ-2112

175

12,5

ВАЗ-21112

ВАЗ-21114

170

13,5

ВАЗ-21114

ВАЗ-21124

185

12,0

ВАЗ-2112

ВАЗ-2112

180

12,5

ВАЗ-21121

ВАЗ-21114

170

13,5

ВАЗ-21124

ВАЗ-21124

185

12,0

ВАЗ-21122

ВАЗ-2111

167

14,0

* Замеряются по специальной методике.

Расход топлива автомобилями **

Модификация автомобиля

Модель двигателя

Комплектация
Расход топлива при смешанном цикле, л/100 км

ВАЗ-2110

ВАЗ-2110

R83

8,1

ВАЗ-21102, -2111, -21122

ВАЗ-2111

Евро-2

7,6

ВАЗ-21102, -2111, -21122

ВАЗ-2111

Евро-3

7,3

ВАЗ-21103, -21113, -2112

ВАЗ-2112

Евро-2

7,4

ВАЗ-21103, -21113, -2112

ВАЗ-2112

Евро-3

7,4

ВАЗ-21101, -21112, -21121

ВАЗ-21114

Евро-3

7,5

ВАЗ-21104, -21114, -21124

ВАЗ-21124

Евро-3

7,5

** Замеряется по специальной методике и служит только для сравнения различный моделей автомобилей (эксплуатационной нормой не является).

Варианты комплектации автомобилей ВАЗ-2110 с двигателями рабочим объемом 1,6 л

Модель автомобиля
Комплектация
Двигатель
Нормы токсичности
Контроллер

ВАЗ-21101

10
(базовая комплектация для внутреннего рынка)

ВАЗ-21114
(8-клапанный с распределенным впрыском топлива)

Евро-2

21114-1411020-30/31/32

16
(с гидроусилителем руля для внешнего рынка)

ВАЗ-21114-60
(8-клапанный с распределенным впрыском топлива)

Евро-2

21114-1411020-30/31/32

30
(базовая комплектация для внутреннего рынка)

ВАЗ-21114-20
(8-клапанный с распределенным впрыском топлива)

Евро-3
21114-1411020-10/11/12

110
(базовая комплектация для внешнего рынка)

ВАЗ-21114
(8-клапанный с распределенным впрыском топлива)

Евро-2

21114-1411020-30/31/32

125
(с гидроусилителем руля для внешнего рынка)

ВАЗ-21114-60
(8-клапанный с распределенным впрыском топлива)

Евро-2

21114-1411020-30/31/32

130
(базовая комплектация для внешнего рынка)

ВАЗ-21114-20
(8-клапанный с распределенным впрыском топлива)

Евро-3

21114-1411020-10/11/12

135
(с гидроусилителем руля и подушкой безопасности для внешнего рынка)

ВАЗ-21114-62
(8-клапанный с распределенным впрыском топлива)

Евро-3

21114-1411020-10/11/12

136
(с гидроусилителем руля для внешнего рынка)


ВАЗ-21114-62
(8-клапанный с распределенным впрыском топлива)

Евро-3

21114-1411020-10/11/12

ВАЗ-21104

10
(базовая комплектация для внутреннего рынка)

ВАЗ-21124
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

14
(с кондиционером для внутреннего рынка)

ВАЗ-21124-40
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

16
(с гидроусилителем руля для внутреннего рынка)

ВАЗ-21124-60
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

30
(базовая комплектация для внутреннего рынка)

ВАЗ-21124-10
(16-клапанный с распределенным впрыском топлива)


Евро-3

21124-1411020-10/11/12

110
(базовая комплектация для внешнего рынка)

ВАЗ-21124
(16-клапанный с распределенным впрыском топлива)


Евро-2

21124-1411020-30/31/32

125
(с гидроусилителем руля для внешнего рынка)

ВАЗ-21124-60
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

130
(базовая комплектация для внешнего рынка)

ВАЗ-21124-10
(16-клапанный с распределенным впрыском топлива)

Евро-3

21124-1411020-10/11/12

ВАЗ-21112

10
(базовая комплектация для внутреннего рынка)

ВАЗ-21114
(8-клапанный с распределенным впрыском топлива)

Евро-2

21114-1411020-30/31/32

16
(с гидроусилителем руля для внутреннего рынка)

ВАЗ-21114-60
(8-клапанный с распределенным впрыском топлива)


Евро-2

21114-1411020-30/31/32

110
(базовая комплектация для внешнего рынка)

ВАЗ-21114
(8-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

125
(с гидроусилителем руля для внешнего рынка)

ВАЗ-21114-60
(8-клапанный с распределенным впрыском топлива)

Евро-2

21114-1411020-30/31/32

130
(базовая комплектация для внешнего рынка)

ВАЗ-21114-20
(8-клапанный с распределенным впрыском топлива)

Евро-3

21114-1411020-10/11/12

135
(с гидроусилителем руля и подушкой безопасности для внешнего рынка)

ВАЗ-21114-62
(8-клапанный с распределенным впрыском топлива)

Евро-3

21114-1411020-10/11/12

136
(с гидроусилителем руля для внешнего рынка)

ВАЗ-21114-62
(8-клапанный с распределенным впрыском топлива)

Евро-3

21114-1411020-10/11/12

ВАЗ-21114

10
(базовая комплектация для внутреннего рынка)

ВАЗ-21124
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

14
(с кондиционером для внутреннего рынка)

ВАЗ-21124-40
(16-клапанный с распределенным впрыском топлива)


Евро-2

21124-1411020-30/31/32

16
(с гидроусилителем руля для внутреннего рынка)

ВАЗ-21124-60
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

110
(базовая комплектация для внешнего рынка)

ВАЗ-21124
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

125
(с гидроусилителем руля для внешнего рынка)

ВАЗ-21124-60
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

130
(базовая комплектация для внешнего рынка)

ВАЗ-21124-10
(16-клапанный с распределенным впрыском топлива)

Евро-3

21124-1411020-10/11/12

ВАЗ-21124

10
(базовая комплектация для внутреннего рынка)

ВАЗ-21124
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

14
(с кондиционером для внутреннего рынка)

ВАЗ-21124-40
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

16
(с гидроусилителем руля для внутреннего рынка)

ВАЗ-21124-60
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

110
(базовая комплектация для внешнего рынка)

ВАЗ-21124
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

125
(с гидроусилителем руля для внешнего рынка)

ВАЗ-21124-60
(16-клапанный с распределенным впрыском топлива)

Евро-2

21124-1411020-30/31/32

130
(базовая комплектация для внешнего рынка)

ВАЗ-21124-10
(16-клапанный с распределенным впрыском топлива)

Евро-3

21124-1411020-10/11/12

ВАЗ-21121

10
(базовая комплектация для внутреннего рынка)

ВАЗ-21114
(8-клапанный с распределенным впрыском топлива)

Евро-2

21114-1411020-30/31/32

16
(с гидроусилителем руля для внутреннего рынка)

ВАЗ-21114-60
(8-клапанный с распределенным впрыском топлива)

Евро-2

21114-1411020-30/31/32

110
(базовая комплектация для внешнего рынка)

ВАЗ-21114
(8-клапанный с распределенным впрыском топлива)

Евро-2

21114-1411020-30/31/32

125
(с гидроусилителем руля для внешнего рынка)

ВАЗ-21114-60
(8-клапанный с распределенным впрыском топлива)

Евро-2

21114-1411020-30/31/32

130
(базовая комплектация для внешнего рынка)

ВАЗ-21114-20
(8-клапанный с распределенным впрыском топлива)

Евро-3

21114-1411020-10/11/12

135
(с гидроусилителем руля и подушкой безопасности для внешнего рынка)

ВАЗ-21114-62
(8-клапанный с распределенным впрыском топлива)

Евро-3

21114-1411020-10/11/12

136
(с гидроусилителем руля для внешнего рынка)

ВАЗ-21114-62
(8-клапанный с распределенным впрыском топлива)

Евро-3

21114-1411020-10/11/12

Идентификационные номера автомобиля и двигателя

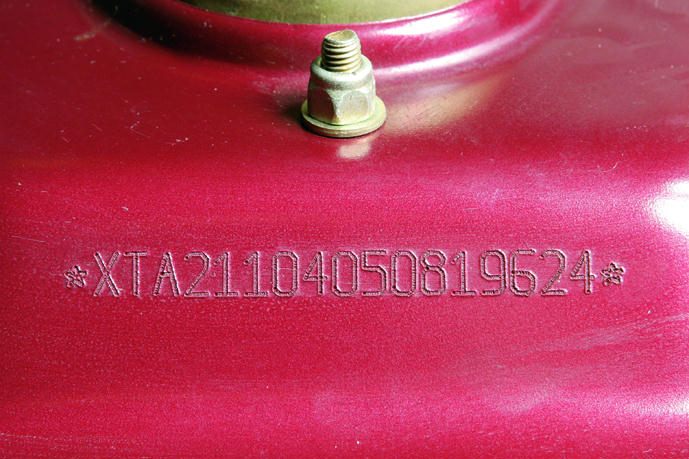

Идентификационный номер (VIN) автомобиля выбит на правой чашке опоры телескопической стойки...

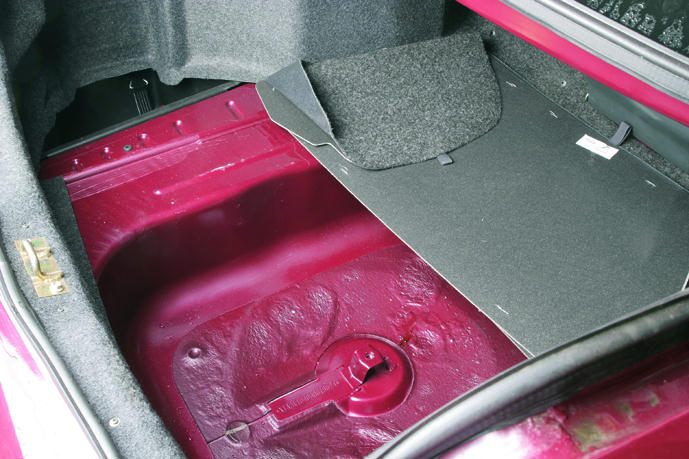

…и на усилителе пола багажного отсека (номер показан стрелкой, запасное колесо извлечено).

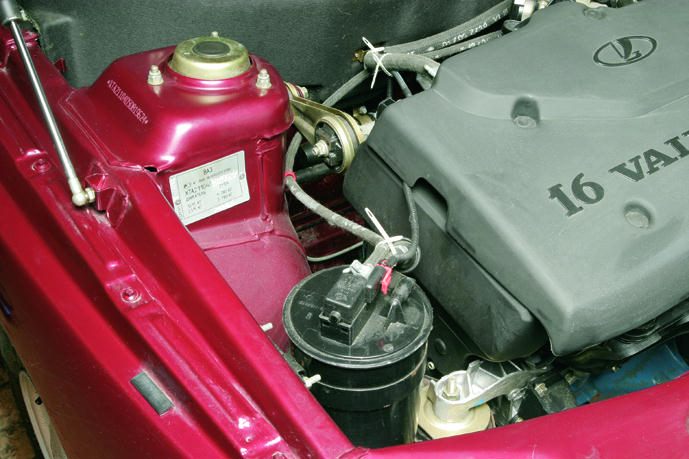

Данные об автомобиле приведены в табличке, закрепленной на правой чашке опоры телескопической стойки.

Номер двигателя выбит на блоке цилиндров над маховиком (для наглядности коробка передач снята).

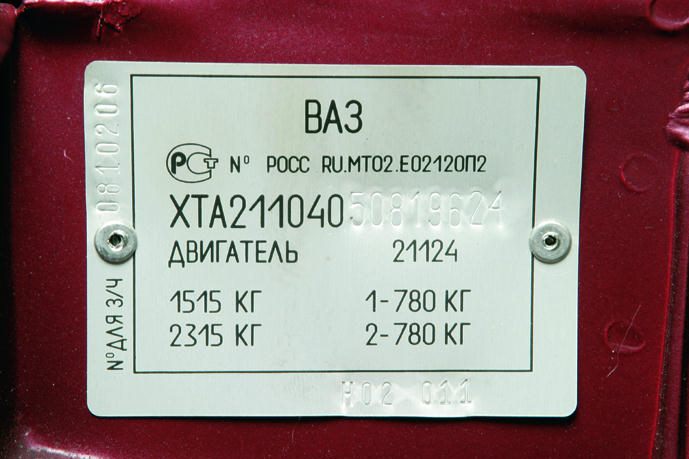

Пример обозначения данных об автомобиле

ХТА – код завода-изготовителя; 211040 – модель автомобиля; 5 – модельный год выпуска автомобиля (здесь – 2005 г.); 0819624 – номер кузова; 21124 – модель двигателя; 1515 кг – разрешенная максимальная масса автомобиля; 2315 кг – допустимая масса автомобиля с прицепом; 1–780 кг – нагрузка на переднюю ось (780 кг); 2–780 кг – нагрузка на заднюю ось (780 кг); 0810206 – номер для запчастей; Н02 – вариант исполнения; 011 – модификация.


  ^
к оглавлению
следующая страница »
2. Техника безопасности

Copyright © 2007-2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
