12. Передняя подвеска

Описание конструкции

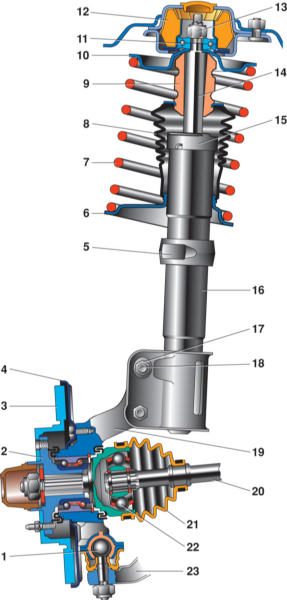

Передняя подвеска

1 – шаровая опора
2 – ступица
3 – тормозной диск
4 – защитный кожух
5 – поворотный рычаг
6 – нижняя опорная чашка
7 – пружина подвески
8 – защитный чехол телескопической стойки
9 – буфер сжатия
10 – верхняя опорная чашка
11 – подшипник верхней опоры
12 – верхняя опора стойки

13 – гайка штока
14 – шток
15 – опора буфера сжатия
16 – телескопическая стойка
17 – гайка
18 – эксцентриковый болт
19 – поворотный кулак
20 – вал привода переднего колеса
21 – защитный чехол шарнира
22 – наружный шарнир вала
23 – нижний рычаг

Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости. Основа подвески - телескопическая гидравлическая амортизаторная стойка 16. Ее нижняя часть соединена с поворотным кулаком 19 двумя болтами. Верхний болт 18, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется развал переднего колеса. На телескопической стойке установлены: витая цилиндрическая пружина 7, пенополиуретановый буфер хода сжатия 9, а также верхняя опора стойки 12 в сборе с подшипником 11.

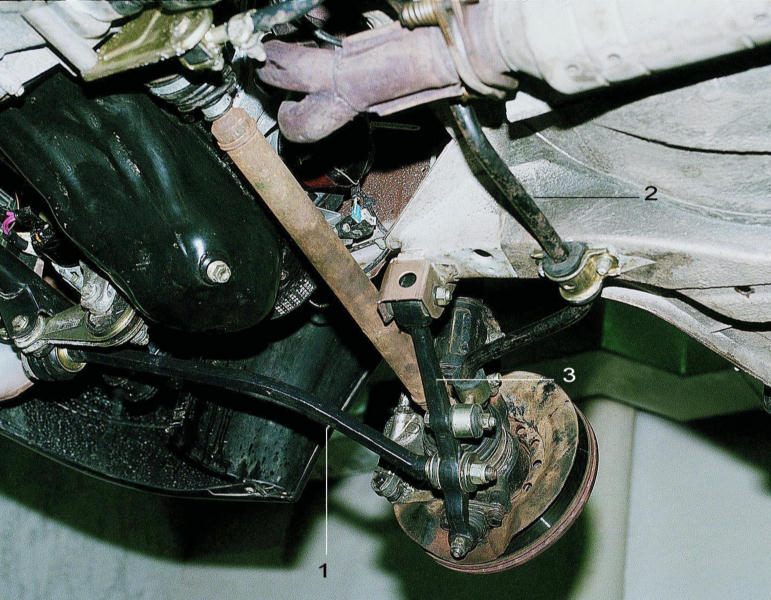

Передняя подвеска (вид снизу)

1 – растяжка рычага подвески
2 – штанга стабилизатора поперечной устойчивости
3 – рычаг подвески

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.

В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя в корпус стойки можно установить картридж. Обратите внимание, что корпус стойки автомобиля ВАЗ-2110 несколько короче, чем у ВАЗ-2108, поэтому использование внешне похожего картриджа от ВАЗ-2108 невозможно.

Нижняя часть поворотного кулака 19 соединена с нижним рычагом подвески 23 через шаровую опору 1. Опора закреплена двумя "глухими" болтами (отверстие в поворотном кулаке не сквозное). Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их головки в осевом направлении.

Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с нижними рычагами и балкой передней подвески. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота.

В поворотном кулаке двумя стопорными кольцами закреплен двухрядный радиально-упорный шариковый подшипник закрытого типа. Во внутренних кольцах с натягом установлена ступица колеса. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб – для размещения приемной трубы системы выпуска. Концы стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.
