11.5. Разборка шарнира

 ПОРЯДОК ВЫПОЛНЕНИЯ

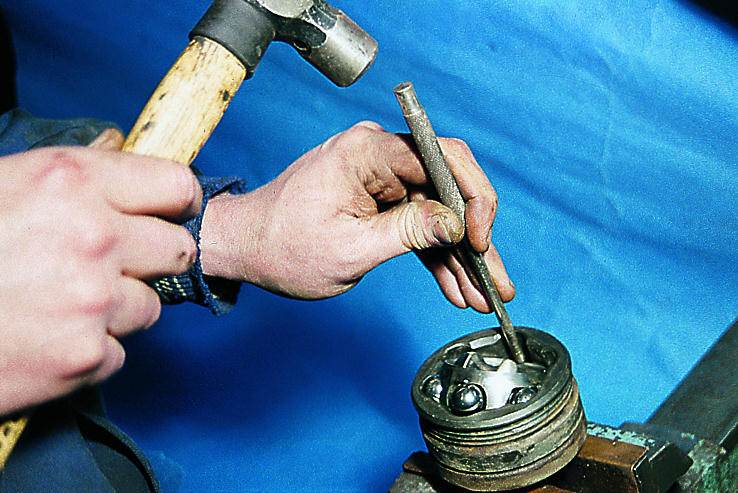

  1. Зажав вал шарнира в тисках, легкими ударами через оправку из мягкого металла поворачиваем сепаратор вместе с обоймой до тех пор…

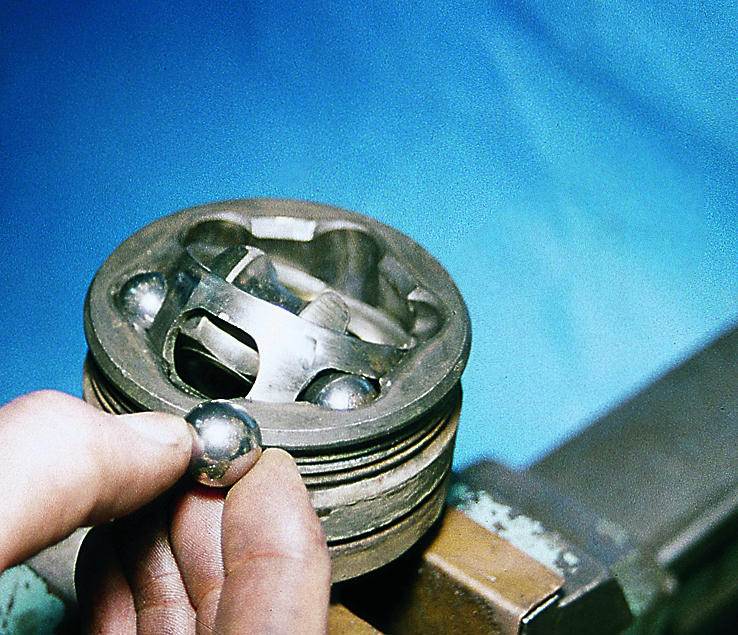

…пока не станет возможным вынуть один шарик.

  1. Помечаем первую канавку и, вынимая поочередно шарики, например по часовой стрелке, раскладываем их по порядку.

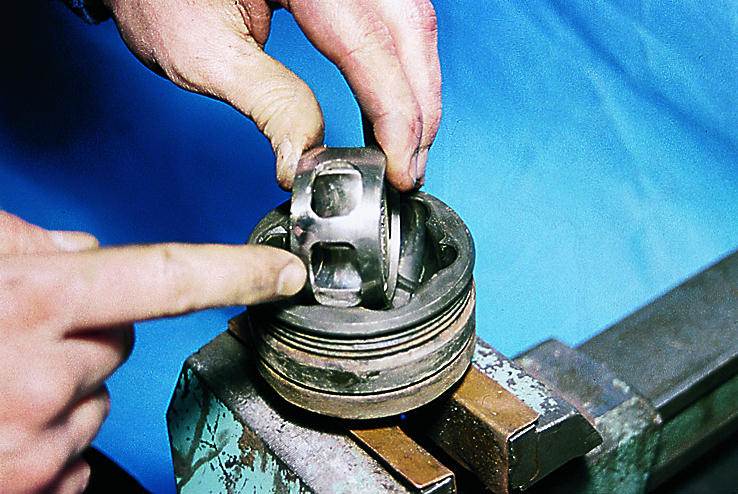

  1. Вынув все шесть шариков, ставим сепаратор вертикально, так чтобы его удлиненные окна пересекались с торцом корпуса, и извлекаем сепаратор с обоймой.

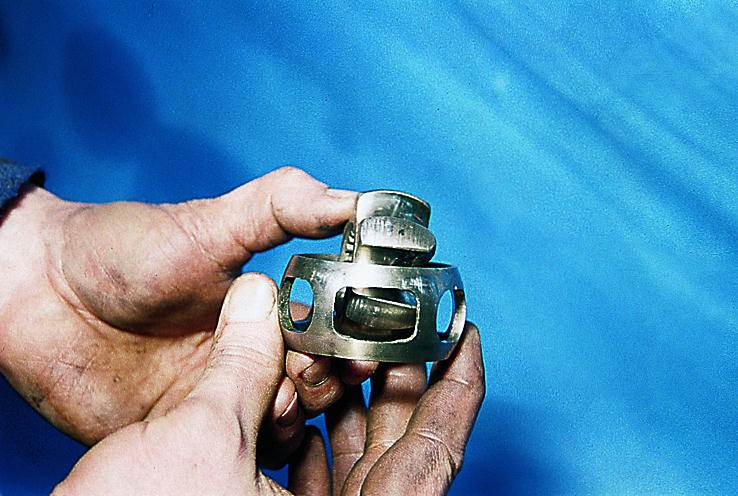

  1. Вращая обойму, утапливаем один из ее выступов в удлиненном окне сепаратора и разъединяем эти детали.
