10. Коробка передач

Описание конструкции

Коробка передач

1 – задняя крышка картера коробки передач
2 – ведущая шестерня V передачи
3 – шариковый подшипник первичного вала
4 – ведущая шестерня IV передачи первичного вала
5 – первичный вал
6 – ведущая шестерня III передачи первичного вала
7 – картер коробки передач
8 – ведущая шестерня II передачи первичного вала
9 – шестерня заднего хода
10 – промежуточная шестерня заднего хода
11 – ведущая шестерня I передачи первичного вала
12 – роликовый подшипник первичного вала
13 – сальник первичного вала
14 – сапун
15 – подшипник выключения сцепления
16 – направляющая втулка муфты подшипника выключения сцепления
17 – ведущая шестерня главной передачи
18 – роликовый подшипник вторичного вала
19 – маслосборник
20 – ось сателлитов
21 – ведущая шестерня привода спидометра

22 – шестерня полуоси
23 – коробка дифференциала
24 – сателлит
25 – картер сцепления
26 – пробка для слива масла
27 – ведомая шестерня главной передачи
28 – регулировочное кольцо
29 – роликовый конический подшипник дифференциала
30 – сальник полуоси
31 – ведомая шестерня I передачи вторичного вала
32 – синхронизатор I и II передач
33 – ведомая шестерня II передачи вторичного вала
34 – ведомая шестерня III передачи вторичного вала
35 – синхронизатор III и IV передач
36 – ведомая шестерня IV передачи вторичного вала
37 – шариковый подшипник вторичного вала
38 – ведомая шестерня V передачи вторичного вала
39 – синхронизатор V передачи
40 – вторичный вал

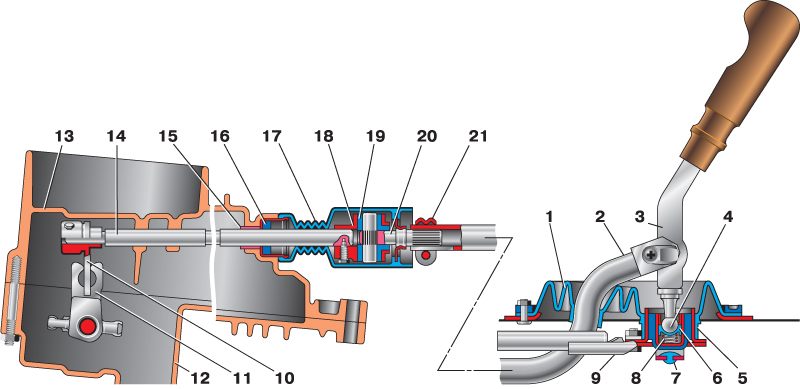

Привод управления коробкой передач

1 – защитный чехол тяги
2 – тяга привода управления коробки передач
3 – рычаг переключения передач
4 – палец сферического рычага переключения передач
5 – обойма шаровой опоры
6 – шаровая опора рычага переключения передач
7 – буфер
8 – пружина
9 – реактивная тяга
10 – рычаг штока выбора передач

11 – рычаг выбора передач
12 – картер коробки передач
13 – картер сцепления
14 – шток выбора передач
15 – втулка штока
16 – сальник штока
17 – защитный чехол
18 – корпус шарнира
19 – втулка шарнира
20 – наконечник шарнира
21 – хомут

Коробка передач – механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления 25, картера коробки передач 7 и задней крышки картера коробки передач 1. При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.

Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи 17. На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода. Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых – 0,04 мм. Под передним подшипником вторичного вала 18 расположен маслосборник 19, направляющий поток масла внутрь вала.

Дифференциал – двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27.

Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.

Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.

На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

В корпусе механизма выбора передач имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.

В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.

Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.
