5. Система охлаждения

Описание конструкции

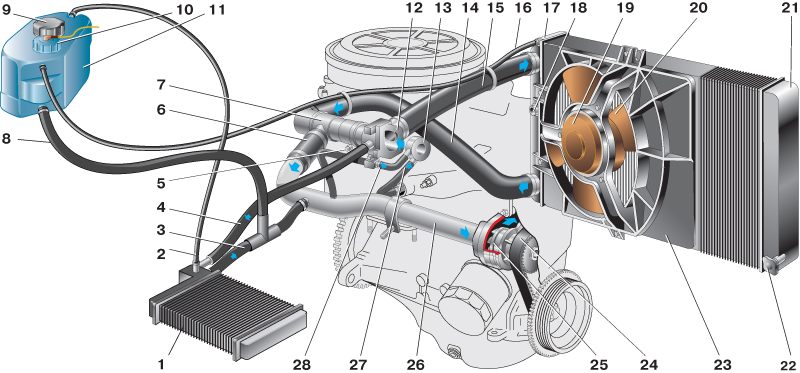

Система охлаждения двигателя ВАЗ-2110 (с карбюратором)

1 – радиатор отопителя
2 – пароотводящий шланг радиатора отопителя
3 – шланг отводящий
4 – шланг подводящий
5 – датчик температуры охлаждающей жидкости (в головке блока)
6 – шланг подводящей трубы насоса
7 – термостат
8 – заправочный шланг
9 – пробка расширительного бачка
10 – датчик указателя уровня охлаждающей жидкости
11 – расширительный бачок
12 – выпускной патрубок
13 – жидкостная камера пускового устройства карбюратора
14 – отводящий шланг радиатора

15 – подводящий шланг радиатора
16 – пароотводящий шланг радиатора
17 – левый бачок радиатора
18 – датчик включения электровентилятора
19 – электродвигатель вентилятора
20 – крыльчатка электровентилятора
21 – правый бачок радиатора
22 – сливная пробка
23 – кожух электровентилятора
24 – зубчатый ремень привода механизма газораспределения
25 – крыльчатка насоса охлаждающей жидкости
26 – подводящая труба насоса охлаждающей жидкости
27 – подводящий шланг к жидкостной камере пускового устройства карбюратора
28 – отводящий шланг

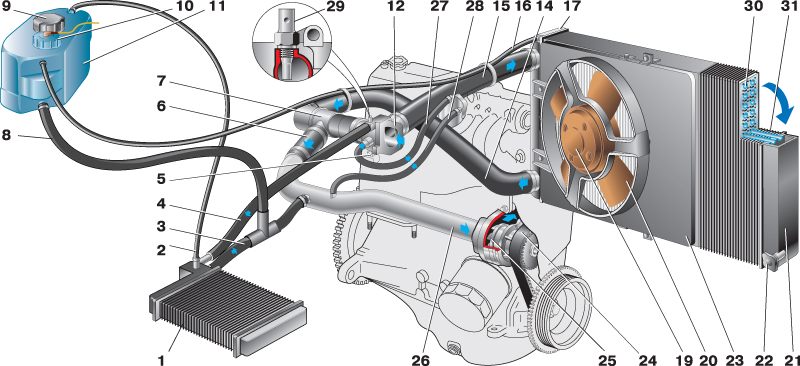

Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)

1–26 – см. выше
27 – шланг подвода охлаждающей жидкости к дроссельному патрубку
28 – шланг отвода охлаждающей жидкости от дроссельного патрубка

29 – датчик температуры охлаждающей жидкости в выпускном патрубке
30 – трубки радиатора
31 – сердцевина радиатора

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери). Он открывается при давлении 1,1-1,5 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112). Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке впрыскных двигателей (ВАЗ-2111, -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с "пожизненным" запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат. На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, -2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик. С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.
