11. Приводы передних колес

Описание конструкции

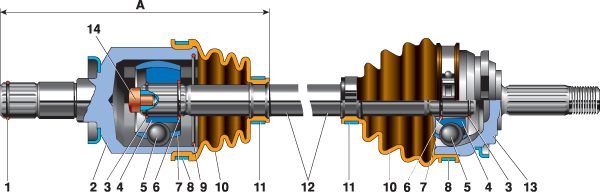

Привод переднего колеса

1 – стопорное кольцо корпуса внутреннего шарнира
2 – корпус внутреннего шарнира
3 – стопорное кольцо
4 – обойма
5 – шарик
6 – упорное кольцо
7 – сепаратор
8 – наружный хомут

9 – фиксатор внутреннего шарнира
10 – защитный чехол
11 – внутренний хомут
12 – вал привода колеса
13 – корпус наружного шарнира
14 – буфер вала
А – контрольный размер

Привод колеса состоит из двух шарниров равных угловых скоростей (ШРУС), соединенных между собой валом. Валы не взаимозаменяемы: левый выполнен из стального прутка и короче правого, изготовленного из трубы. Соединение вала с шарнирами – шлицевое, от продольного перемещения вал зафиксирован в шарнирах упорным 6 и стопорным 3 кольцами. Шлицевой хвостовик наружного шарнира соединен со ступицей и закреплен гайкой подшипника, а внутреннего – с шестерней привода в коробке передач и зафиксирован стопорным кольцом.

Шарнир состоит из корпуса 2, 13, сепаратора 7, обоймы 4 и шести шариков 5, которые размещены в канавках корпуса и обоймы. В наружном шарнире эти канавки выполнены по радиусу, что обеспечивает угол его поворота до 42°. В корпусе внутреннего шарнира канавки прямые, что позволяет деталям перемещаться в продольном направлении, "удлиняя" или "укорачивая" привод (это необходимо для компенсации взаимных перемещений подвески и силового агрегата). Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

Детали шарнира изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому изношенный шарнир заменяют в сборе.

В наружный шарнир перед сборкой закладывается 40 см3, во внутренний – 80 см3 смазки ШРУС-4.

Герметичность шарнира – непременное условие его надежной работы - обеспечивается защитными резиновыми чехлами 10. Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами 8 и 11. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.
