17. Кузов

Описание конструкции

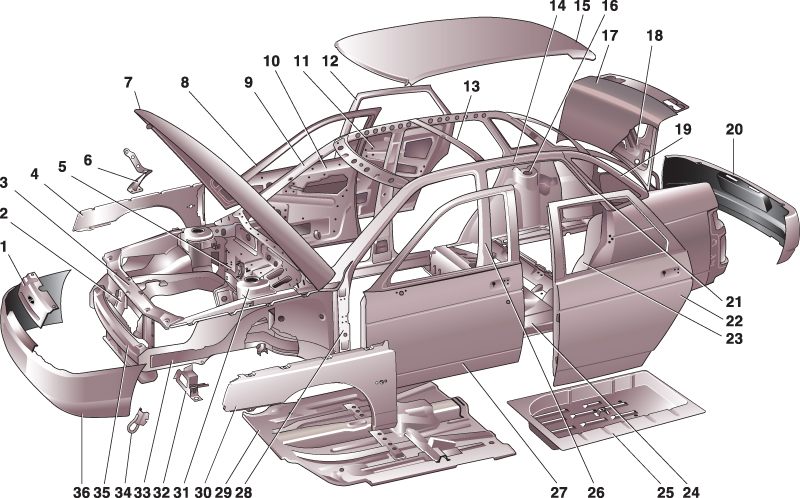

Детали каркаса кузова

1 —- решетка радиатора
2 —- рамка радиатора
3 —- верхняя поперечина рамки радиатора
4 —- правое переднее крыло
5 —- щиток передка
6 —- петля капота
7 —- капот
8 —- правая передняя дверь
9 —- стойка ветрового окна
10 —- внутренняя панель передней двери
11 —- внутренняя панель задней двери
12 —- правая задняя дверь
13 —- усилитель крыши
14 —- левая боковина
15 —- панель крыши
16 —- опора пружины задней подвески
17 —- крышка багажника
18 —- внутренняя панель крышки багажника

19 —- рамка окна боковины
20 —- задний бампер
21 —- задняя стойка
22 —- левая задняя дверь
23 —- арка заднего колеса
24 —- средний пол
25 —- ниша запасного колеса
26 —- центральная стойка
27 —- левая передняя дверь
28 —- передняя стойка
29 —- передний пол
30 —- левое переднее крыло
31 —- опора пружины передней подвески
32 —- кронштейн
33 —- передний лонжерон
34 —- кронштейн проушины для буксировки
35 —- панель передка
36 —- передний бампер

Кузов - цельнометаллический, сварной, несущей конструкции. Большая часть кузовных панелей для улучшения их противокоррозионных свойств оцинкована. Электроцинк с внутренней стороны нанесен на переднюю и среднюю панели пола, боковину кузова, усилитель ветровой стойки, внешние панели крышки багажника и дверей, передние и задние крылья и ряд других деталей (всего более 30 позиций). Арки задних колес оцинкованы снаружи. С двух сторон электроцинком покрыты задняя панель, поперечины и соединители пола, внутренняя панель крышки багажника и капота, усилитель крышки багажника и ряд других деталей. Горячим цинкованием (с двух сторон) обработаны брызговик двигателя, рамка радиатора, площадка АБ, крышка лючка бензобака, надставки и соединители арок задних колес и ряд других деталей (около 10 позиций). Толщина основных панелей кузова – 0,8 мм. Элементы кузова соединены между собой контактной сваркой, а в труднодоступных местах - электросваркой полуавтоматом в среде инертного газа. Стыки панелей и сварные швы герметизированы мастикой. После сварки панелей кузов фосфатируют, наносят электрофорезный и вторичный грунты и окрашивают. Скрытые полости кузова на заводе обрабатывают консервантом "Оремин".

Все стекла - гнутые, полированные, безопасного типа. Ветровое стекло - трехслойное, стекла дверей и заднее стекло - закаленные. Заднее стекло - с элементом обогрева. Ветровое, заднее и боковые стекла вклеены в проемы кузова и являются частью его силовой схемы. Стекла дверей - опускные.

Спереди и сзади установлены энергопоглощающие бамперы. Съемные детали кузова: двери 8, 12, 22, 27, крышка багажника 17, капот 7, передние крылья 4 и 30, бамперы 20 и 36.

Передние сиденья - раздельные, с регулировкой перемещения в продольном направлении и наклона спинок. Подголовники - съемные, регулируемые по высоте. Заднее сиденье - с цельной складывающейся подушкой. Спинка разделена откидным подлокотником на две части. За подлокотником расположен люк с крышкой. Откинув подлокотник и крышку, можно перевозить в багажнике длинномерные предметы, частично разместив их в салоне. Передние и задние боковые места оборудованы ремнями безопасности с инерционными катушками, среднее - только поясным ремнем.

В вариантном исполнении автомобиль может быть оборудован очистителями и омывателями фар, дополнительным сигналом торможения, обтекателями порогов, климатической установкой, электроблокировкой замков дверей, электростеклоподъемниками, электроприводом замка багажника, электроподогреваемыми передними сиденьями, панелью приборов "Люкс", бортовым компьютером, зеркалами с электроприводом и электрообогревом. Система отопления и вентиляции салона описана в разделе Система отопления и вентиляции.
