17.18. Снятие замка двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Крестообразной отверткой отворачиваем три винта крепления внутренней ручки к двери...

...и снимаем ручку, отсоединив от тяги.

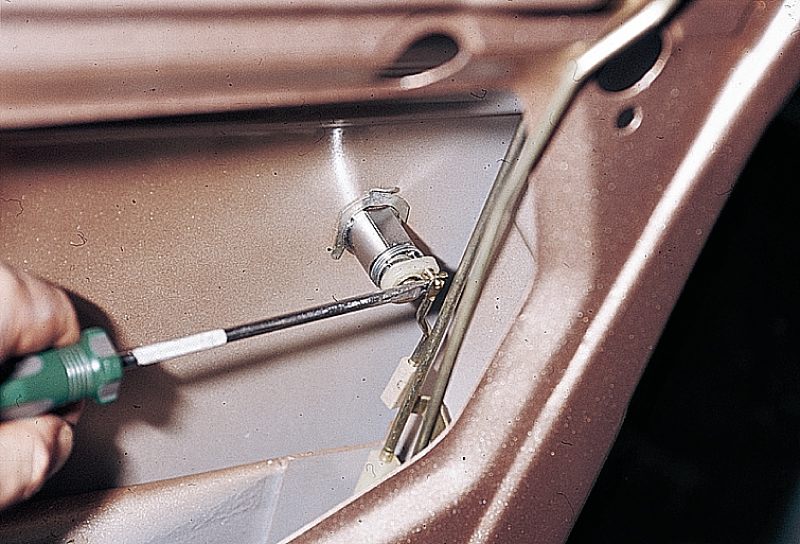

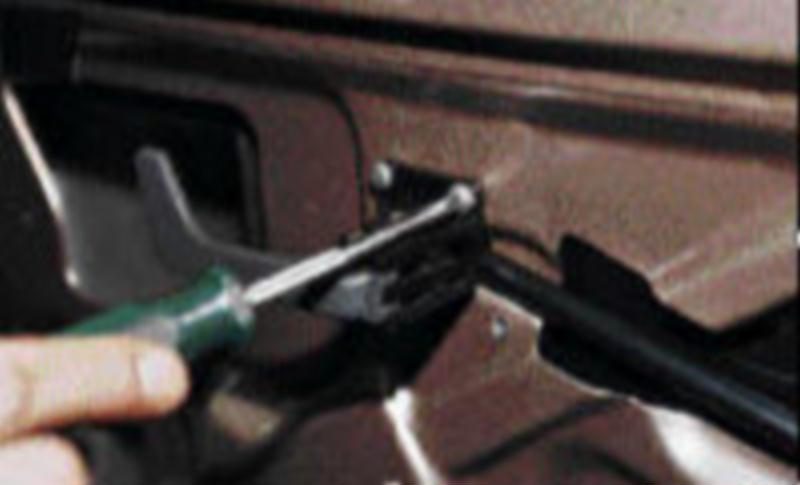

  1. Отверткой отсоединяем тягу от выключателя замка...

...и снимаем скобу.

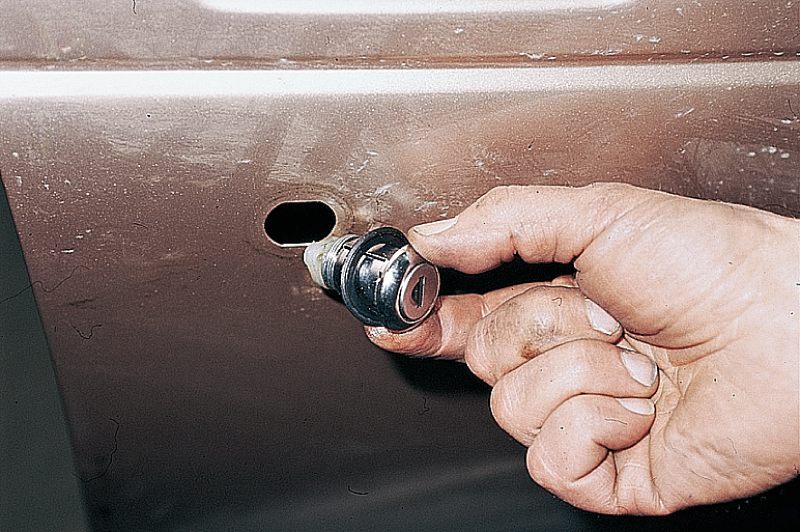

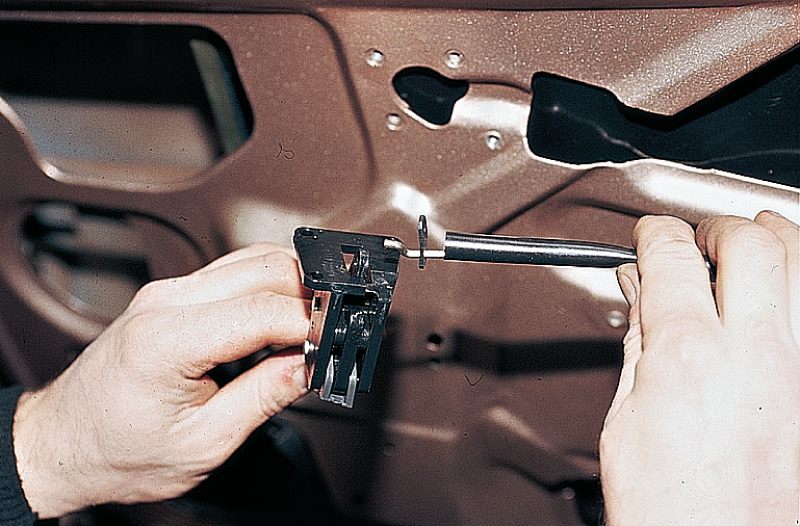

  1. Вынимаем выключатель замка.

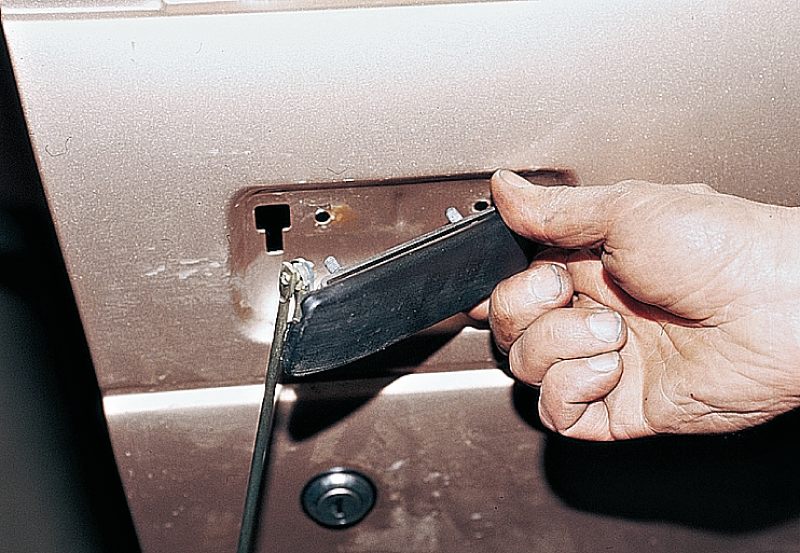

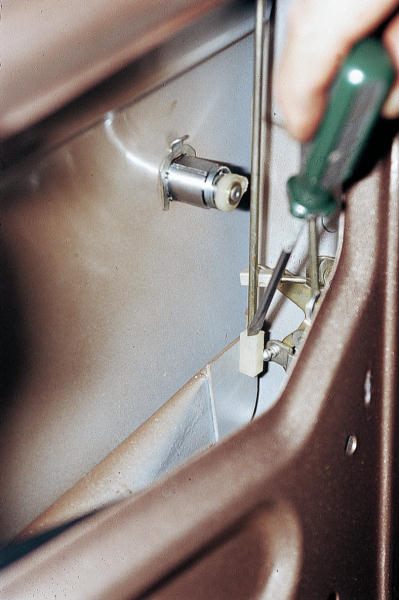

  1. Для снятия наружной ручки отверткой отсоединяем тягу, …

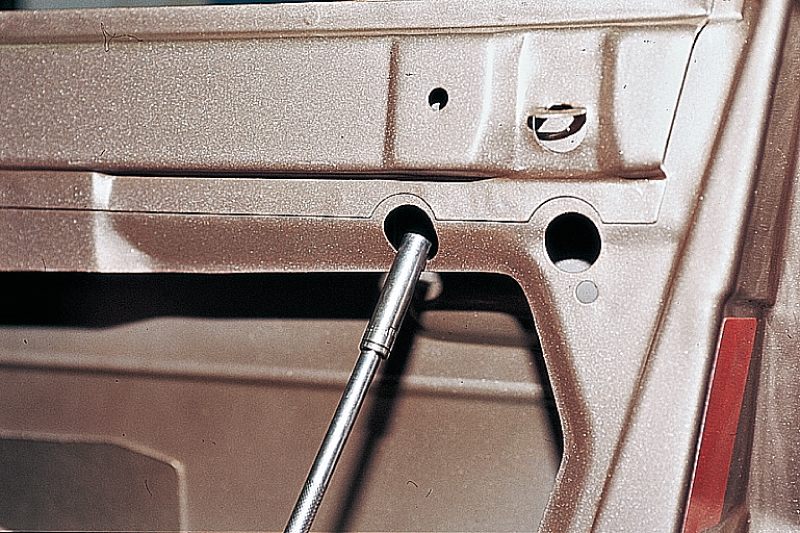

...головкой "на 8" отворачиваем две гайки...

...и снимаем ручку.

  1. Внутренний замок снимаем, отвернув два винта крепления наружного замка (см. Замена наружного замка двери).

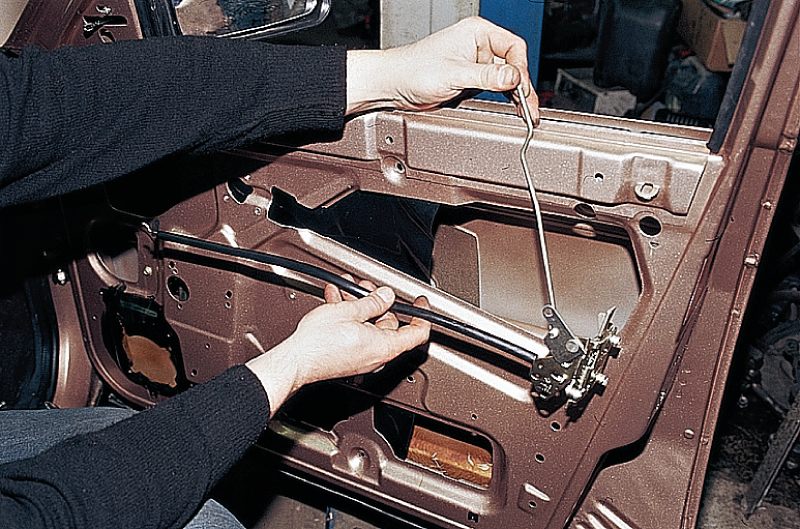

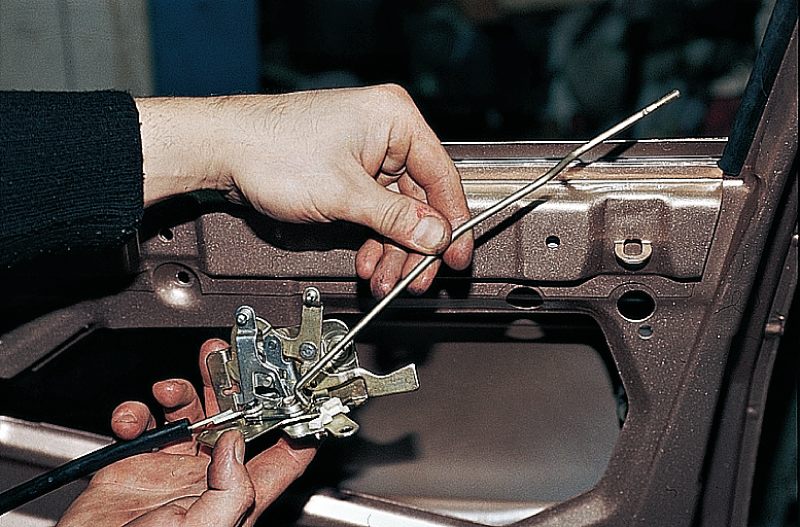

  1. Вынимаем внутренний замок вместе с тягами.

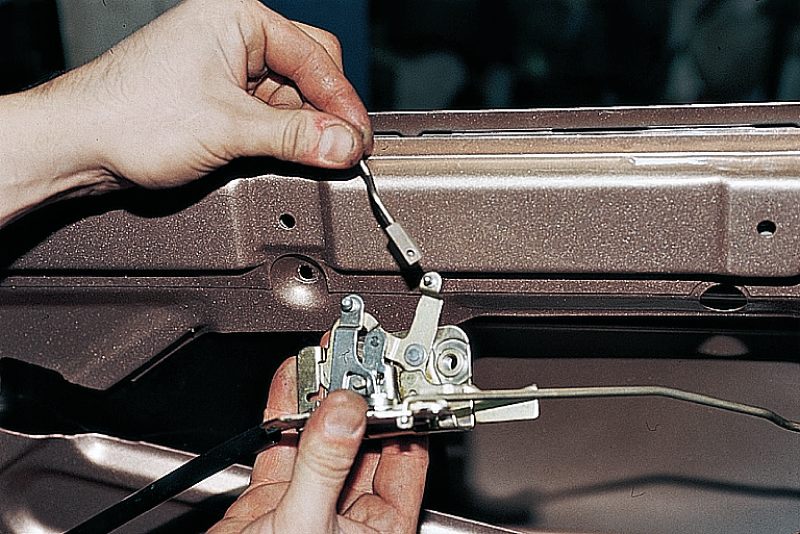

  1. Снимаем тягу выключателя замка.
  1. Отстегнув пластмассовый фиксатор, снимаем тягу кнопки выключения.

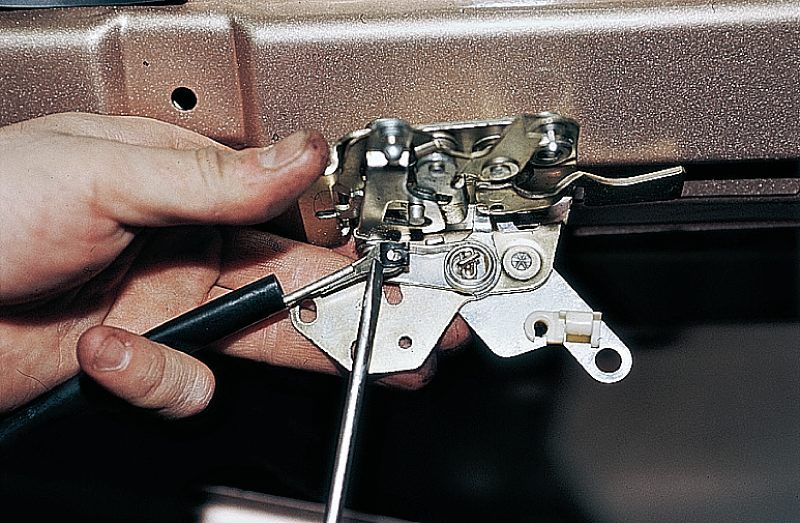

  1. Сняв отверткой стопорную шайбу, снимаем тягу внутреннего привода.
  1. Фиксатор замка, расположенный на стойке, позволяет регулировать положение закрытой двери. Ослабляем ударной отверткой с крестообразным наконечником три винта крепления фиксатора, проводим регулировку и затягиваем винты.

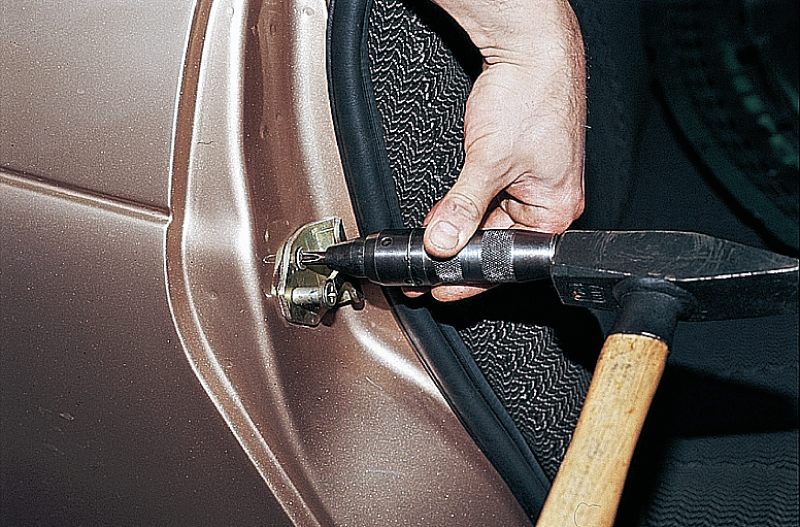

  1. Для снятия фиксатора ударной отверткой отворачиваем специальный винт...

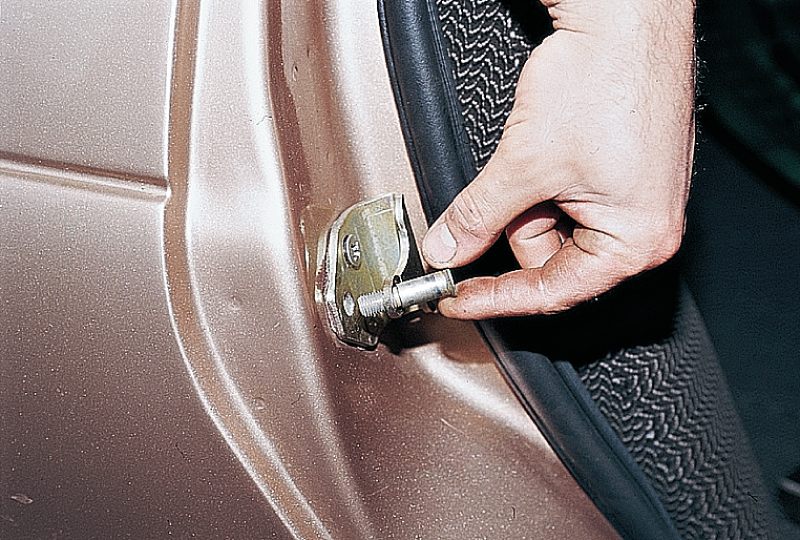

...и снимаем его.

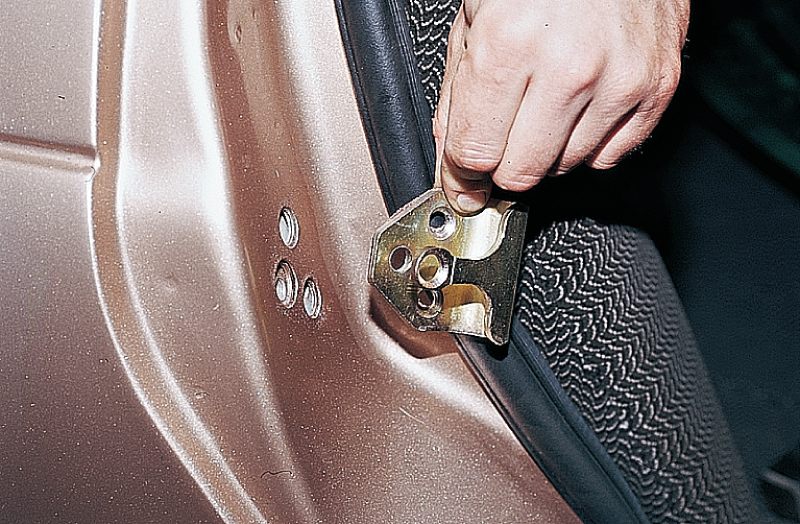

  1. Отворачиваем еще два винта и снимаем фиксатор.
