13. Раздаточная коробка

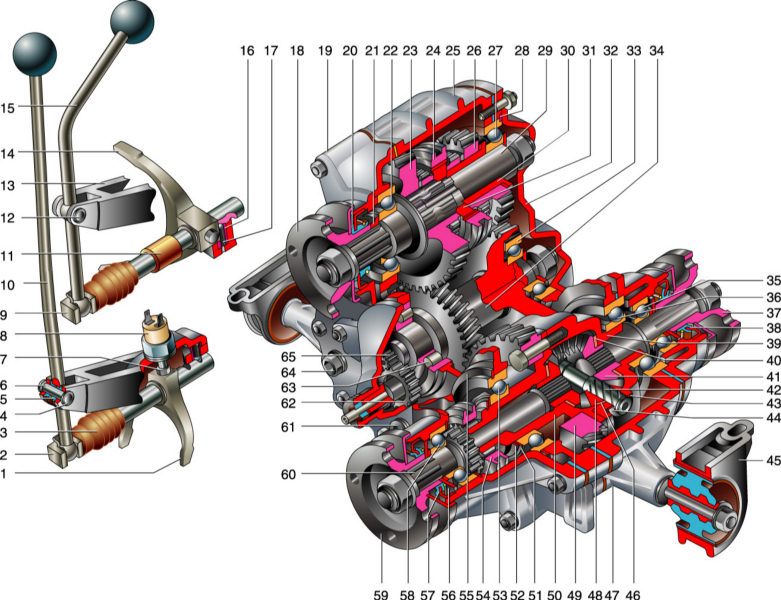

Раздаточная коробка с приводом

1 – вилка муфты блокировки дифференциала;
2 – шток вилки блокировки дифференциала;
3 – защитный чехол штока;
4 – стопорная шайба;
5 – втулка оси рычага;
6 – ось рычага;
7 – стопорный болт вилки;
8 – выключатель контрольной лампы блокировки дифференциала;
9 – шток вилки переключения передач;
10 – рычаг блокировки дифференциала;
11 – дистанционная втулка;
12 – ось рычага переключения передач;
13 – кронштейны;
14 – вилка муфты переключения передач;
15 – рычаг переключения передач;
16 – втулка пружины фиксатора;
17 – пружина и шарик фиксатора;
18 – фланец ведущего вала;
19 – передняя крышка;
20 – сальник ведущего вала;
21 – упорное кольцо подшипника;
22 – передний подшипник ведущего вала;
23 – шестерня высшей передачи;
24 – муфта переключения передач;
25 – картер раздаточной коробки;
26 – шестерня низшей передачи;
27 – задний подшипник ведущего вала;
28 – установочное кольцо заднего подшипника ведущего вала;
29 – ведущий вал;
30 – втулка;
31 – ступица;
32 – задняя крышка;
33 – задний подшипник промежуточного вала;

34 – промежуточный вал;
35 – подшипник вала привода заднего моста;
36 – задний подшипник дифференциала;
37 – фланец;
38 – сальник вала привода заднего моста;
39 – задний корпус дифференциала;
40 – опорная шайба шестерни;
41 – шестерня привода заднего моста;
42 – ось сателлитов;
43 – стопорное кольцо;
44 – пружинная шайба;
45 – кронштейн подвески;
46 – упорная шайба сателлита;
47 – картер привода переднего моста;
48 – сателлит;
49 – ведомая шестерня дифференциала;
50 – передний корпус дифференциала;
51 – стопорное кольцо;
52 – пружинная шайба;
53 – передний подшипник корпуса дифференциала;
54 – муфта блокировки дифференциала;
55 – установочное кольцо переднего подшипника дифференциала;
56 – маслоотражатель;
57 – сальник вала привода переднего моста;
58 – подшипник вала привода переднего моста;
59 – фланец вала привода переднего моста;
60 – вал привода переднего моста;
61 – пробка слива масла;
62 – ведомая шестерня привода спидометра;
63 – роликовый подшипник промежуточного вала;
64 – заливная пробка;
65 – ведущая шестерня привода спидометра.
