17. Задний мост

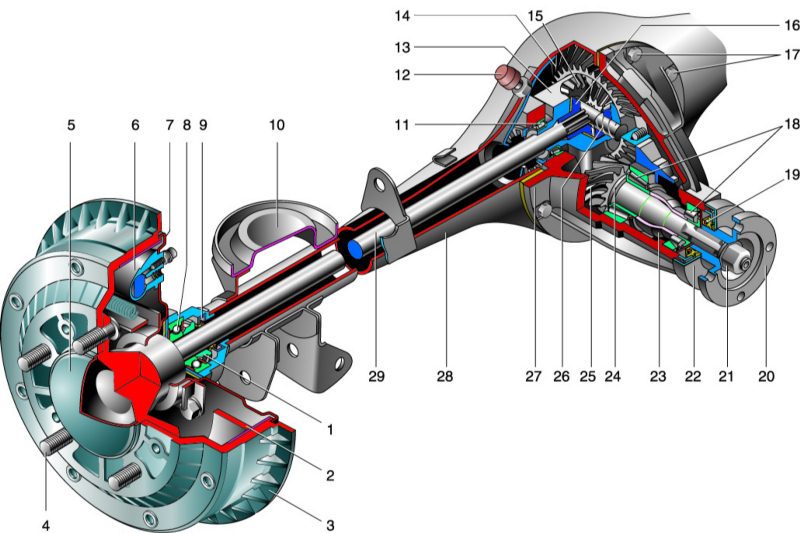

Задний мост в разрезе

1 – запорное кольцо подшипника;
2 – тормозная колодка;
3 – тормозной барабан;
4 – шпилька крепления колеса;
5 – колпак колеса;
6 – тормозной цилиндр;
7 – тормозной щит;
8 – подшипник полуоси;
9 – сальник полуоси;
10 – опорная чашка пружины;
11 – подшипник коробки дифференциала;
12 – сапун;
13 – коробка дифференциала;
14 – ведомая шестерня главной передачи;
15 – сателлит;

16 – полуосевая шестерня;
17 – болты крепления редуктора к балке заднего моста;
18 – подшипники ведущей шестерни;
19 – сальник ведущей шестерни;
20 – фланец;
21 – гайка ведущей шестерни;
22 – кольцо грязеотражательное;
23 – распорная втулка;
24 – регулировочное кольцо;
25 – ведущая шестерня;
26 – ось сателлитов;
27 – картер редуктора;
28 – балка заднего моста;
29 – полуось.
